Пол крышка (2) — HITACHI ZR130HC

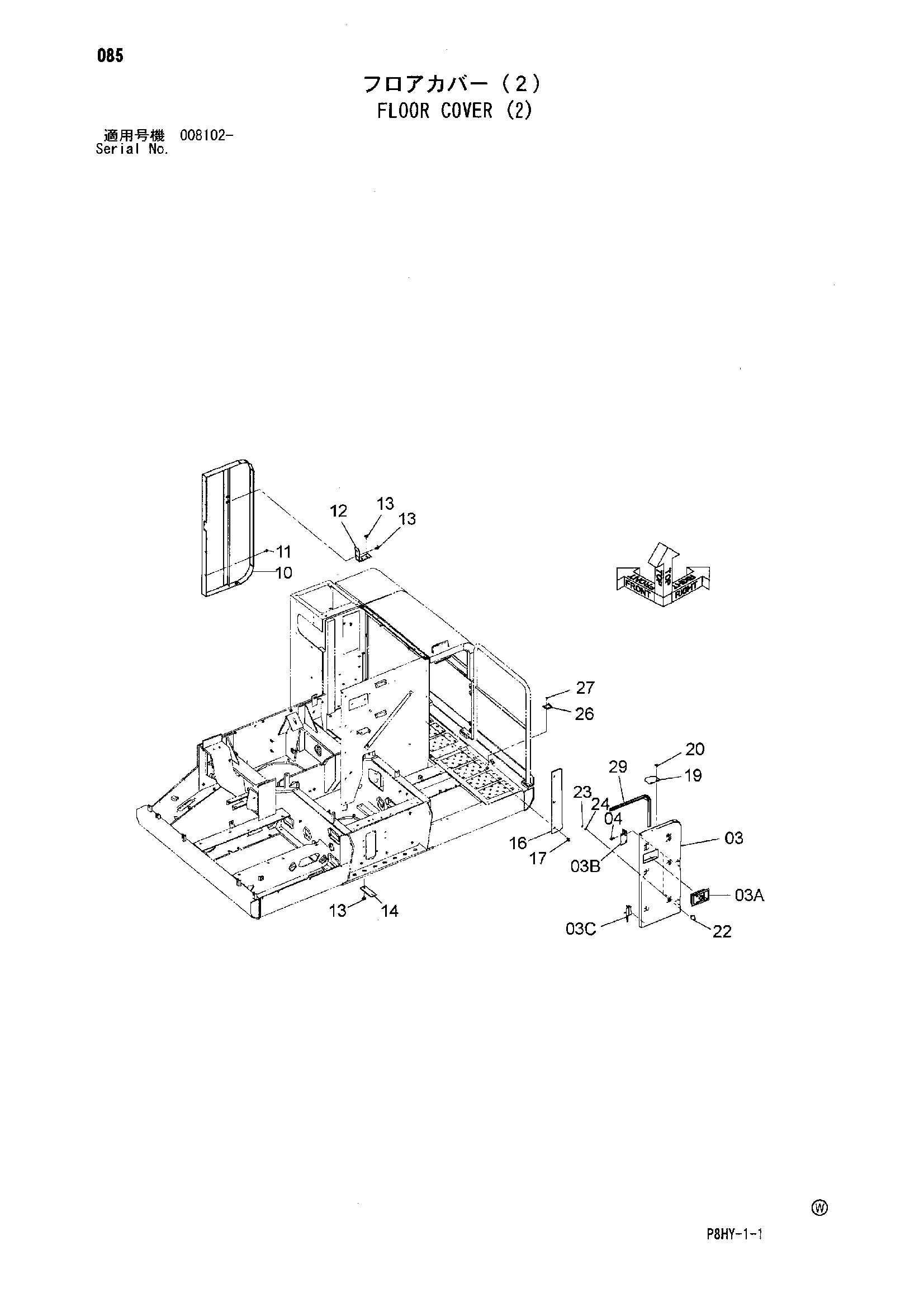

Заводская схема «Пол крышка (2)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6023650 | Дверь в сборе | 1 |
| 03A | 4409446 замена: 4409446 | Дверь блокировка | 1 |
| 03B | 3072015 | Петля | 2 |
| 03C | 4616677 замена: 4409446 | Замок | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 10 | 7048167 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4634257 | Кронштейн | 1 |
| 13 | J281025 | Болт с шайбой | 5 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | 4641680 | Пластина | 1 |
| 16 | 4634256 | Ограничитель | 1 |
| 17 | J271025 | Болт с шайбой | 3 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4634255 | Ограничитель | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4294508 | Ограничитель | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 24 | J950010 | Гайка | 1 |
| 26 | 4641684 | Ограничитель | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4621317 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
