Магнетик сепаратор (дополнительное оборудование)(1) — HITACHI ZR130HC

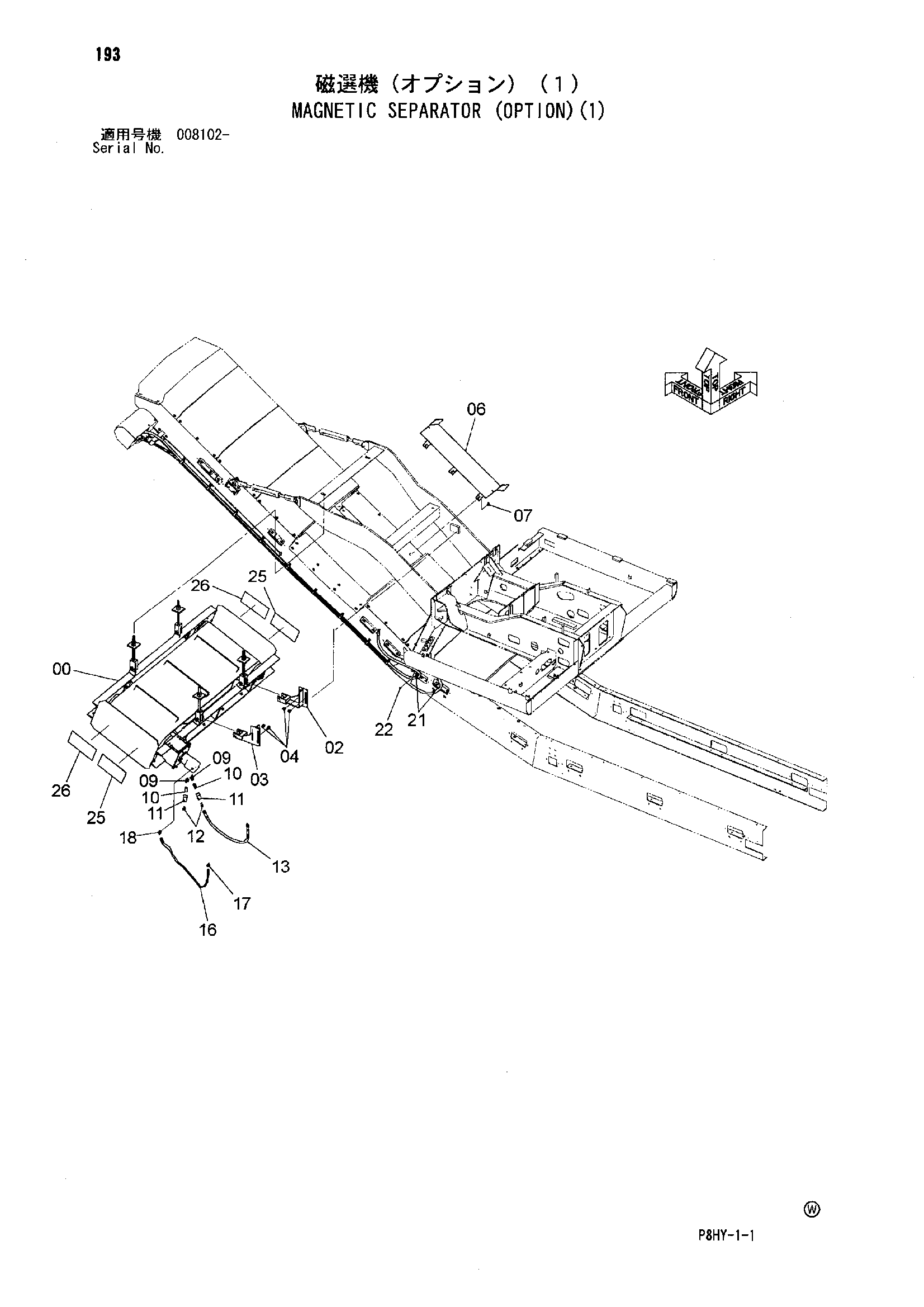

Заводская схема «Магнетик сепаратор (дополнительное оборудование)(1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4481506 | Магнетик сепаратор | 1 |
| 02 | 8090955 | Кронштейн | 1 |
| 03 | 8090956 | Кронштейн | 1 |
| 04 | J281230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 7043723 | Кхуте | 1 |
| 07 | J281030 | Болт с шайбой | 3 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4061082 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4033129 | Самоуплотняющееся соединение | 2 |
| 10A | 4048090 | Пылезащитный колпачок | 1 |
| 11 | 4033130 | Самоуплотняющееся соединение | 2 |
| 11A | 4048091 | Пылезащитный колпачок | 1 |
| 12 | 4154653 | Адаптер | 2 |
| 13 | 4305262 | Шланг | 1 |
| 16 | 4474682 | Шланг | 1 |
| 17 | A852143 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852323 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4133527 | Защитный кожух | 1 |
| 21 | 4190277 | Зажим | 2 |
| 22 | J271030 | Болт с шайбой | 1 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 3087353 | Предупреждающая табличка | 2 |
| 26 | 3088513 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
