Пресс питатель блок — HITACHI ZR130HC

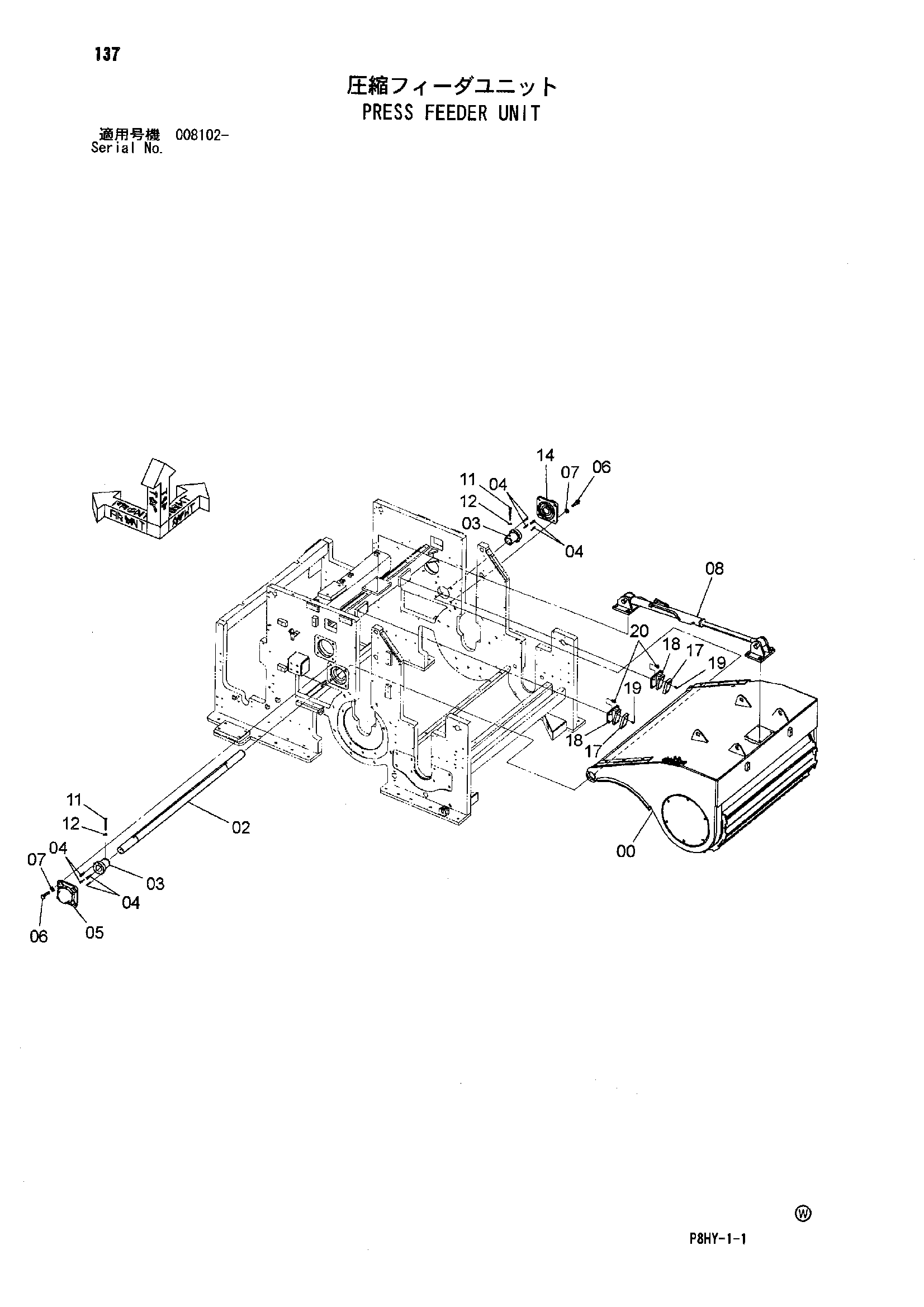

Заводская схема «Пресс питатель блок» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9239712 | Пресс питатель | 1 |
| 02 | 4620651 | Вал | 1 |
| 03 | 4620642 | Втулка | 2 |
| 04 | J781040 | Болт с внутренним шестигранником | 8 |
| 05 | 4620655 | Подшипник. блок | 1 |
| 05A | 4645501 | Подшипник. блок | 1 |
| 05A1 | 4645507 | Подшипник | 1 |
| 05A2 | 4645535 | Корпус | 1 |
| 05B | 4645556 | Крышка подшипник. | 1 |
| 05C | J900820 | Болт | 3 |
| 05D | 4645588 | Установочный винт | 2 |
| 06 | J932070 | Болт | 8 |
| 07 | J222020 | Шайба | 8 |
| 08 | 9239501 | Пресс гидроцилиндр. | 1 |
| 11 | J921002 | Болт | 2 |
| 12 | J217083 | Шайба | 2 |
| 14 | 4621451 | Подшипник. блок | 1 |
| 14A | 4645501 | Подшипник. блок | 1 |
| 14A1 | 4645507 | Подшипник | 1 |
| 14A2 | 4645535 | Корпус | 1 |
| 14B | 4645243 | Крышка подшипник. | 1 |
| 14C | J900820 | Болт | 3 |
| 14D | 4645588 | Установочный винт | 2 |
| 17 | 4484989 | Накладка | 2 |
| 18 | 8099848 | Кронштейн | 2 |
| 19 | J781020 | Болт с внутренним шестигранником | 8 |
| 20 | J271235 | Болт с шайбой | 8 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
