Ступень — HITACHI ZR130HC

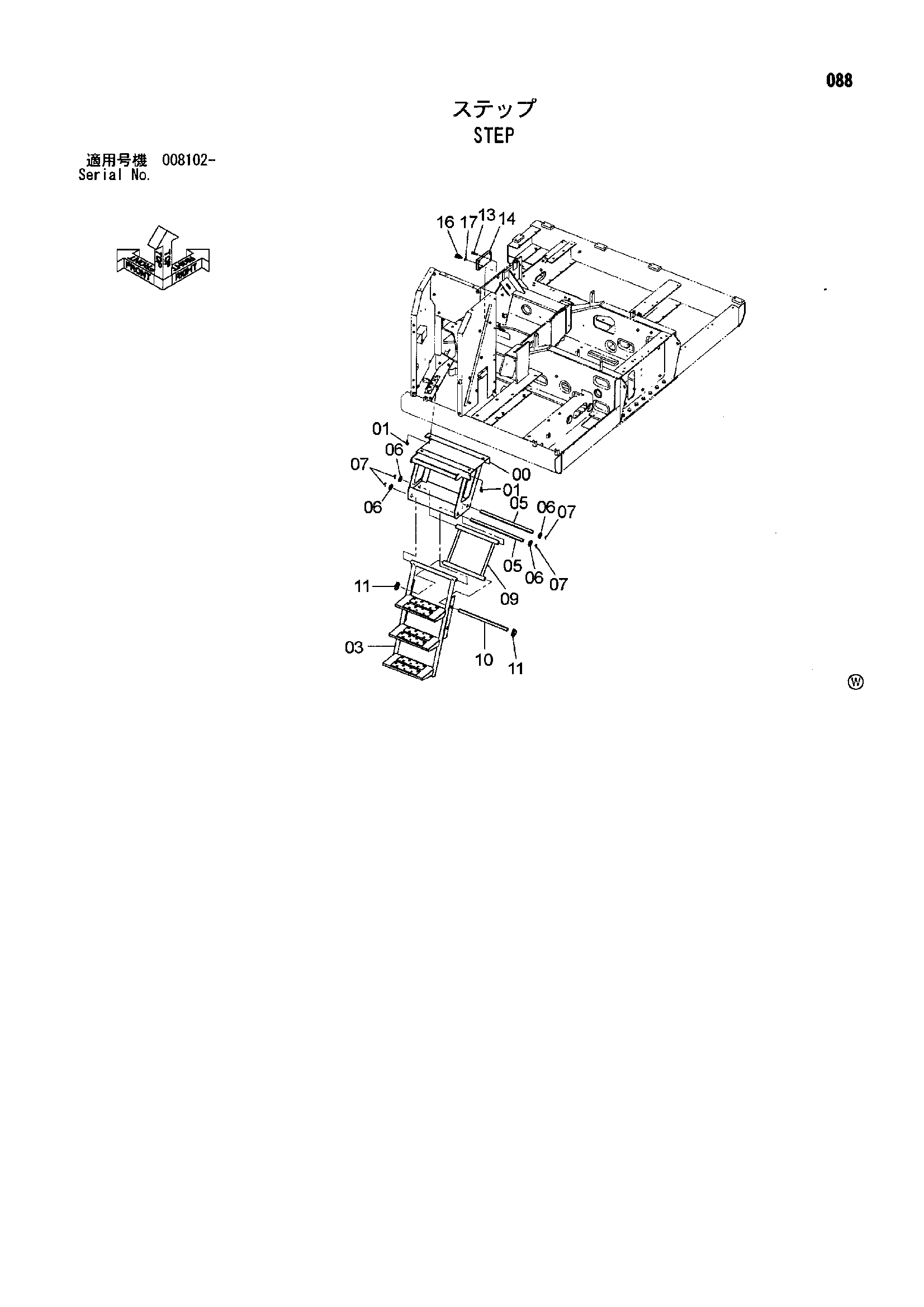

Заводская схема «Ступень» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049128 | Опора | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 7046282 | Ступень | 1 |
| 05 | 4634751 | Палец | 2 |
| 06 | A590127 | Плоская шайба | 4 |
| 07 | A764040 | Шплинт | 4 |
| 09 | 9762379 | Стойка | 1 |
| 10 | 4634752 | Палец | 1 |
| 11 | 4001834 | Палец кольцо | 2 |
| 13 | J271045 | Болт с шайбой | 2 |
| 13A | J901045 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4641541 | Пластина | 1 |
| 16 | 960821 | Болт проушина | 1 |
| 17 | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
