Рычаг хода — HITACHI ZR130HC

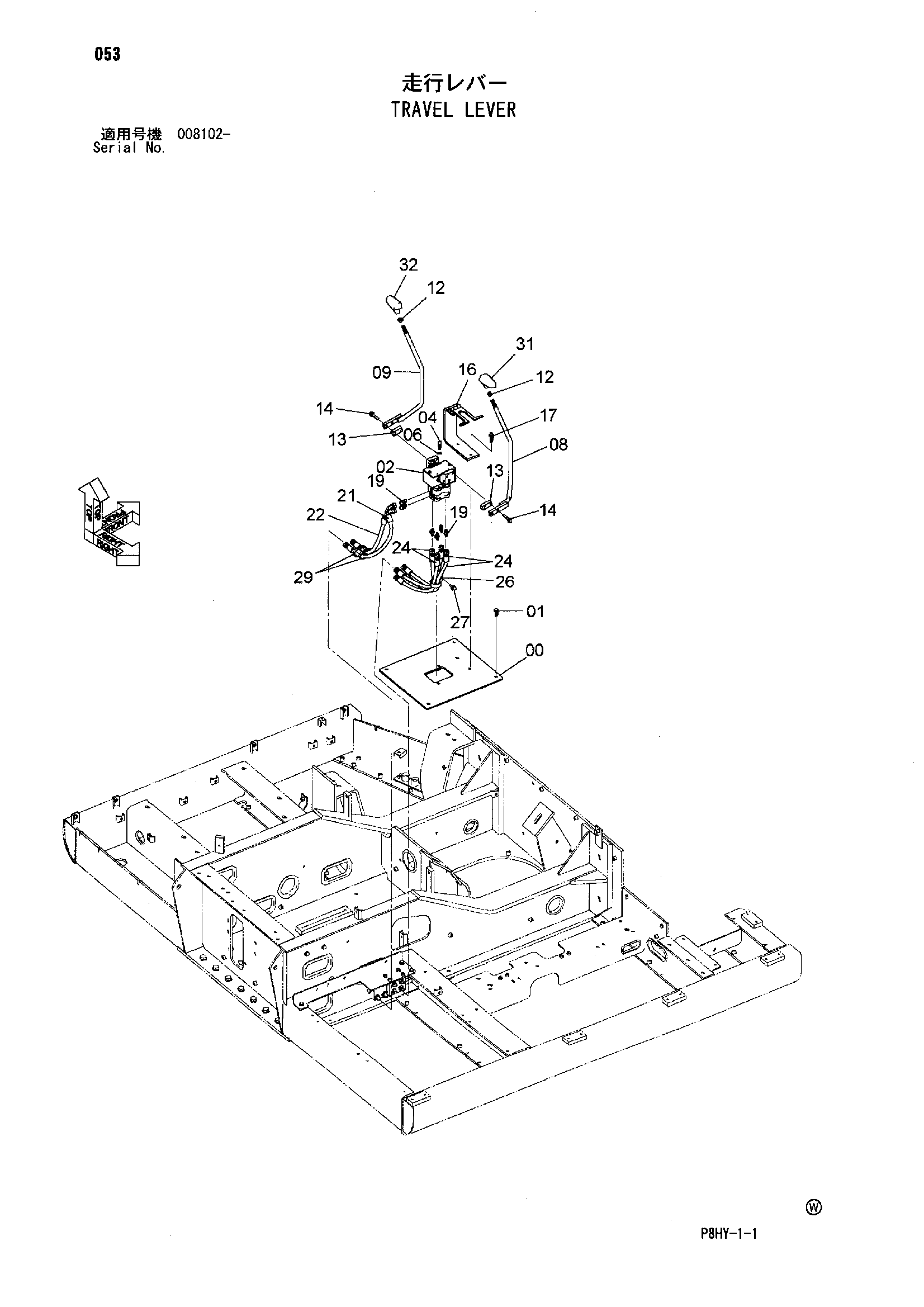

Заводская схема «Рычаг хода» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096346 | Пластина | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9226365 | Пилотный клапан | 1 |
| 04 | J781035 | Болт с внутренним шестигранником | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | 8075450 | Рычаг | 1 |
| 09 | 8075449 | Рычаг | 1 |
| 12 | 4424185 | Гайка | 2 |
| 13 | 4395637 | Проставка | 2 |
| 14 | J271050 | Болт с шайбой | 4 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8092230 | Замок | 1 |
| 17 | J271035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | A852123 | Адаптер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4489623 | Шланг | 1 |
| 22 | 4489627 | Шланг | 1 |
| 24 | 4478281 | Шланг | 4 |
| 26 | 4193848 | Зажим | 1 |
| 27 | J271030 | Болт с шайбой | 1 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 2 |
| 31 | 2051176 | Рукоятка | 1 |
| 32 | 2051177 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
