Крышка двигателя — HITACHI ZR125HC

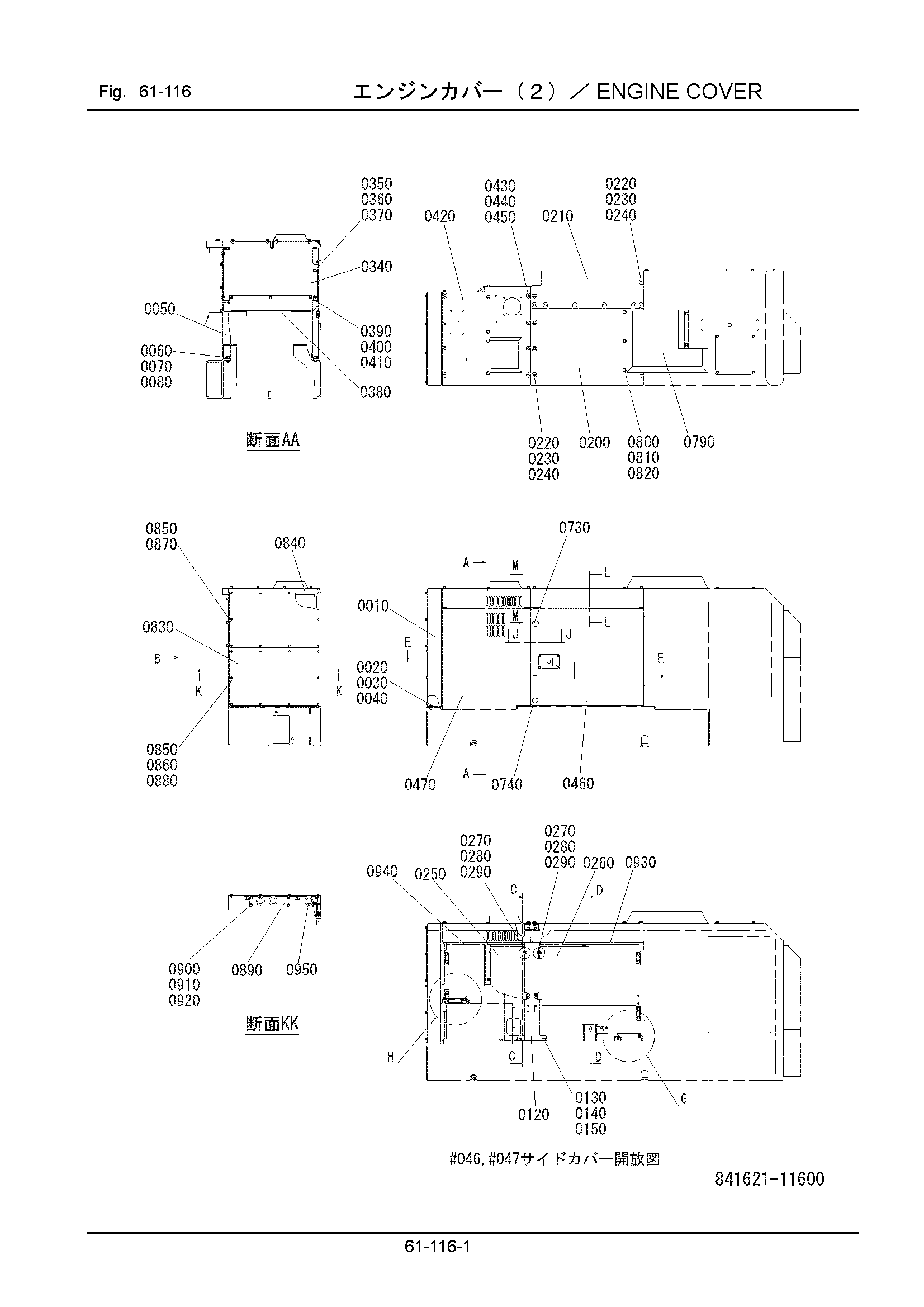

Заводская схема «Крышка двигателя» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	841621-11610	Крышка	1
0020	100112-16040	Болт	3
0030	108002-16040	W/S	3
0040	108202-16030	Шайба	3
0050	841621-11620	Крышка	1
0060	100112-16040	Болт	2
0070	108002-16040	W/S	2
0080	108202-16030	Шайба	2
0090	100112-12030	Болт	3
0100	108002-12030	W/S	3
0110	550901-18270	Шайба	3
0120	841621-11630	Опора	1
0130	100112-16040	Болт	2
0140	108002-16040	W/S	2
0150	108202-16030	Шайба	2
0160	841621-11640	Опора	1
0170	100112-12030	Болт	4
0180	108002-12030	W/S	4
0190	550901-18270	Шайба	4
0200	841621-11650	Крышка	1
0210	841621-11660	Крышка	1
0220	100112-12030	Болт	12
0230	108002-12030	W/S	12
0240	311811-11270	Шайба	12
0250	841621-11670	Крышка	1
0260	841621-11680	Крышка	1
0270	100112-10025	Болт	4
0280	108002-10025	W/S	4
0290	108202-10020	Шайба	4
0300	841621-11690	Кронштейн	1
0310	100112-10030	Болт	3
0320	108002-10025	W/S	3
0330	322621-11350	Шайба	3
0340	841621-11710	Крышка	1
0350	100112-10025	Болт	8
0360	108002-10025	W/S	8
0370	322621-11350	Шайба	8
0380	841621-11720	Крышка	1
0390	100112-10025	Болт	3
0400	108002-10025	W/S	3
0410	108202-10020	Шайба	3
0420	841621-11730	Крышка	1
0430	100112-12030	Болт	7
0440	108002-12030	W/S	7
0450	311811-11270	Шайба	7
0460	841621-11740	Крышка, боковой	1
0470	841621-11750	Крышка боковой	1
0480	100112-12040	Болт	8
0490	103312-12100	Гайка	8
0500	550901-18270	Шайба	16
0510	360621-11340	Блокировка, крышка	1
0520	101002-08016	Винт	4
0530	108002-08020	W/S	4
0540	108202-08016	Шайба	4
0550	840781-21150	Защёлка	1
0560	101002-04010	Винт	2
0570	108002-04010	W/S	2
0580	108202-04008	Шайба	2
0590	841621-11760	Пластина	1
0600	841621-11770	Пластина	1
0610	100112-10030	Болт	4
0620	108002-10025	W/S	4
0630	108202-10020	Шайба	8
0640	103312-10080	Гайка	4
0650	374621-11160	Регулировочная шайба (T3)	2
0660	374621-11170	Регулировочная шайба (T1)	2
0670	373621-11190	Опора	2
0680	100112-10030	Болт	4
0690	108002-10025	W/S	4
0700	108202-10020	Шайба	4
0710	841621-11230	Направляющая	1
0720	841621-11780	Направляющая	1
0730	841621-11790	Резиновая прокладка	2
0740	373621-11250	Резиновая прокладка	2
0750	841621-11810	Крышка	1
0760	100112-10030	Болт	6
0770	108002-10025	W/S	6
0780	322621-11350	Шайба	6
0790	841621-11820	Крышка	1
0800	100112-10025	Болт	5
0810	108002-10025	W/S	5
0820	322621-11350	Шайба	5
0830	841621-11830	Пластина	2
0840	841621-11840	Уплотнение	1
0850	100112-08025	Болт	20
0860	108002-08020	W/S	10
0870	840121-57350	Шайба	10
0880	108202-08016	Шайба	10
0890	841621-11850	Пластина	1
0900	100112-10025	Болт	6
0910	108002-10025	W/S	6
0920	108202-10020	Шайба	6
0930	146131-11085	Уплотнение, резиновый	1
0940	146131-11067	Уплотнение, резиновый	1
0950	841111-11190	Уплотнительная втулка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
