Радиатор — HITACHI ZR125HC

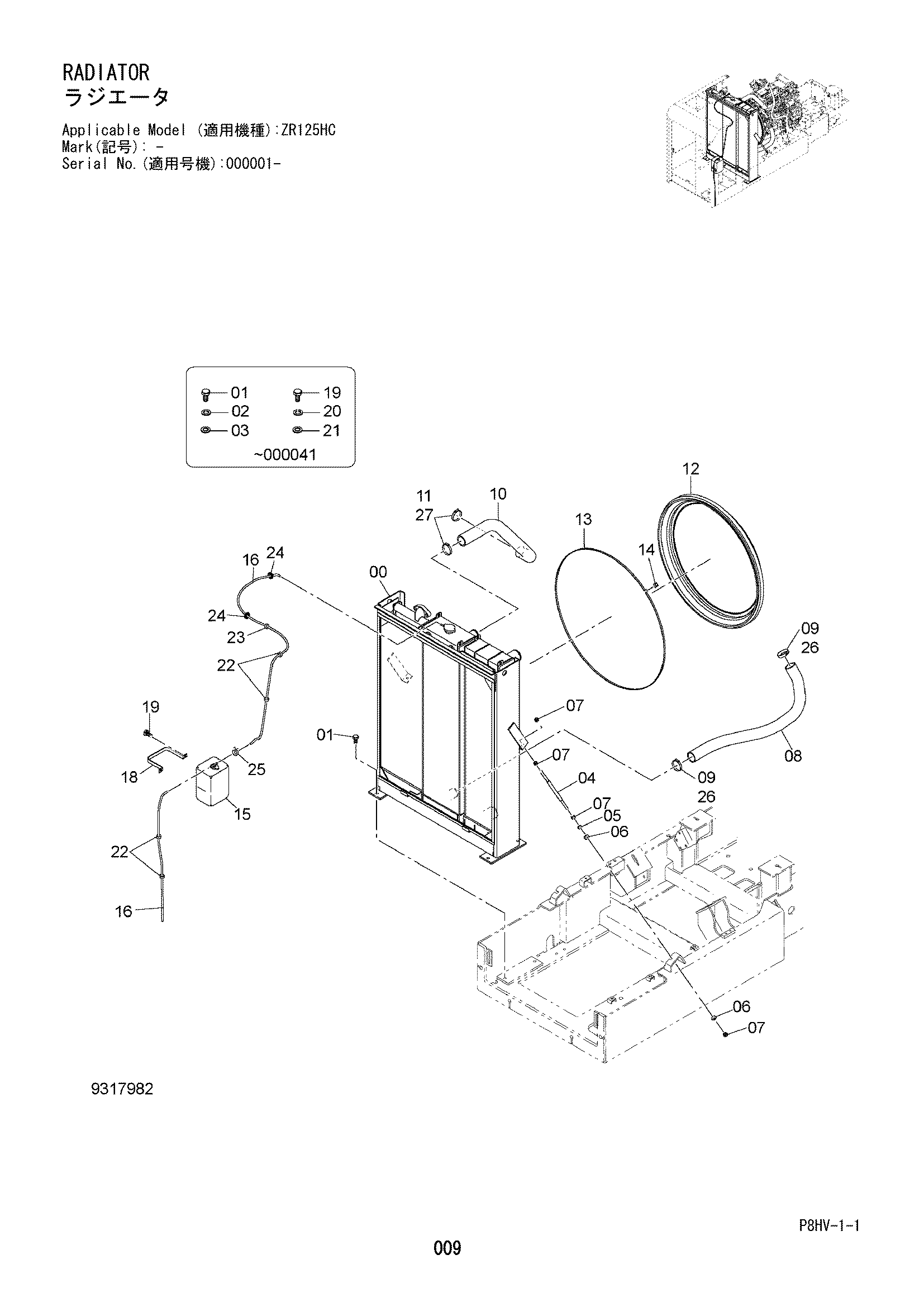

Заводская схема «Радиатор» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007631 | Радиатор | 1 |
| 01 | J901260 замена: J271255 | Болт | 4 |
| 01 | J271255 | Болт с шайбой | 4 |
| 01A | J901255 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | 3119548 | Шток | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | J222012 | Шайба | 4 |
| 07 | J950012 | Гайка | 8 |
| 08 | 2059236 | Шланг нижний | 1 |
| 09 | 4504199 замена: 4357297 | Хомут шланга | 2 |
| 10 | 2059237 | Шланг верхний | 1 |
| 11 | 4504199 замена: 4357297 | Хомут шланга | 2 |
| 12 | 4632626 | Резиновая прокладка | 1 |
| 13 | 4639513 | Лента | 1 |
| 14 | 4426044 | Замок | 1 |
| 15 | 4197948 | Бак воды | 1 |
| 16 | 4194931 | Шланг винийл | 1 |
| 18 | 4180555 | Хомут | 1 |
| 19 | 4718583 замена: 4676014 | Болт | 2 |
| 19 | 4676014 | Болт с шайбой | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | A590108 | Плоская шайба | 2 |
| 22 | 4259220 | Зажим | 4 |
| 23 | 4449250 | Зажим | 1 |
| 24 | 4207222 | Резиновая втулка | 2 |
| 25 | 4397686 | Хомут | 1 |
| 26 | 4357297 | Хомут шланга | 2 |
| 27 | 4357297 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
