Конвейер группа — HITACHI ZR125HC

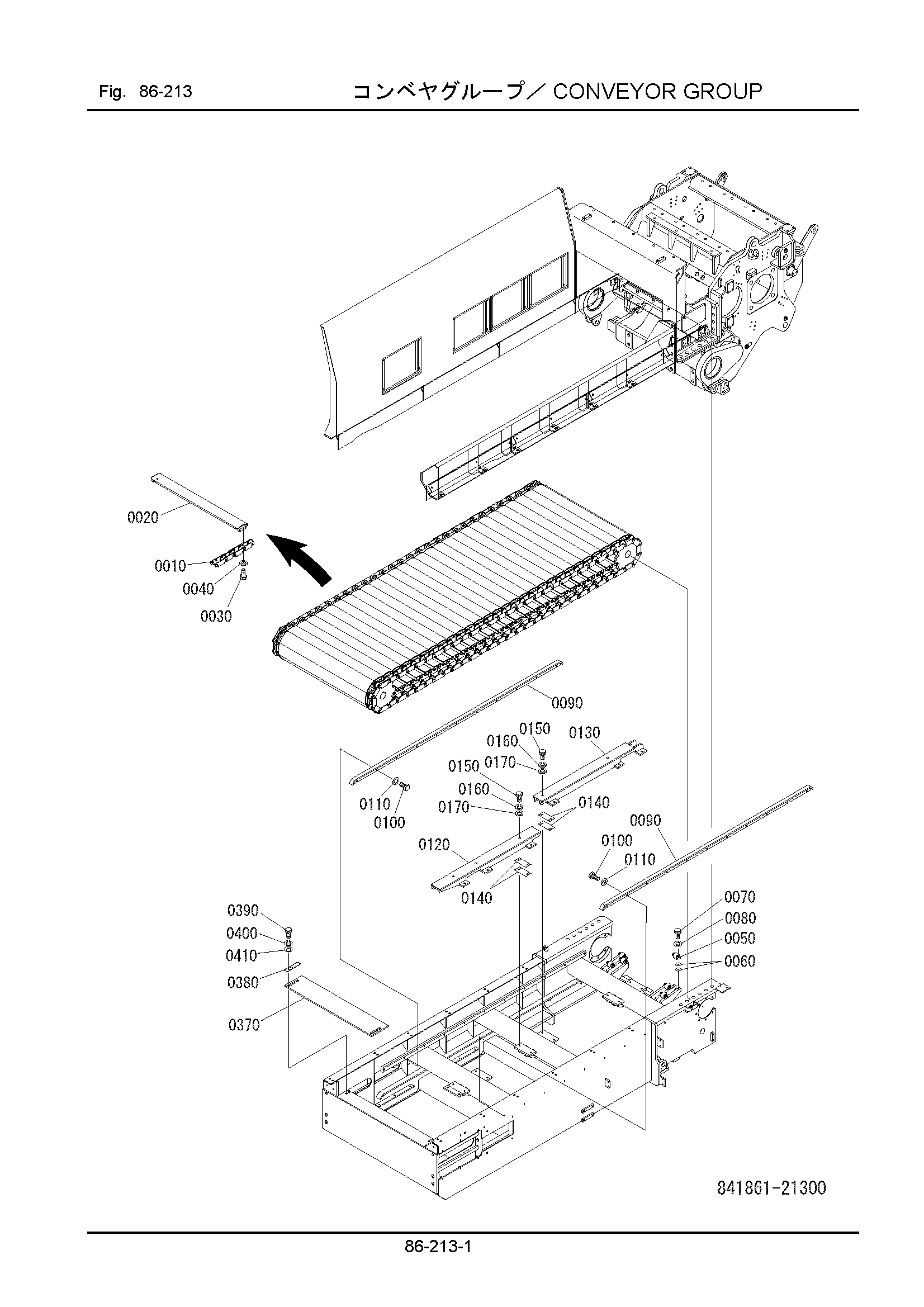

Заводская схема «Конвейер группа» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-21310 | Цепь, конвейер | 2 |
| 0020 | 841861-21320 | Пластина, конвейер | 62 |
| 0030 | 100122-10025 | Болт | 248 |
| 0040 | 108002-10025 | W/S | 248 |
| 0050 | 841861-21330 | Ролик | 6 |
| 0060 | 841861-21340 | Регулировочная шайба | 24 |
| 0070 | 100112-10030 | Болт | 12 |
| 0080 | 108002-10025 | W/S | 12 |
| 0090 | 840861-21250 | Направляющая, цепь | 2 |
| 0100 | 100112-10030 | Болт | 22 |
| 0110 | 108002-10025 | W/S | 22 |
| 0120 | 841861-21350 | Опора | 1 |
| 0130 | 841861-21360 | Опора | 1 |
| 0140 | 841861-21370 | Регулировочная шайба | 30 |
| 0150 | 100112-12040 | Болт | 12 |
| 0160 | 108002-12030 | W/S | 12 |
| 0170 | 108202-12025 | Шайба | 12 |
| 0180 | 841861-21380 | Пластина | 1 |
| 0190 | 100122-16055 | Болт | 5 |
| 0200 | 108002-16040 | W/S | 5 |
| 0210 | 550811-11440 | Шайба | 5 |
| 0220 | 108202-16030 | Шайба | 5 |
| 0230 | 841861-21390 | Регулировочная шайба | 3 |
| 0240 | 841861-21410 | Защита, цепь | 1 |
| 0250 | 841861-21420 | Защита, цепь | 1 |
| 0260 | 841861-21430 | Защита, цепь | 4 |
| 0270 | 841861-21440 | Защита, цепь | 1 |
| 0280 | 841861-21450 | Защита, цепь | 1 |
| 0290 | 100112-10025 | Болт | 18 |
| 0330 | 108002-10025 | W/S | 18 |
| 0310 | 322621-11350 | Шайба | 18 |
| 0320 | 100112-12025 | Болт | 4 |
| 0330 | 108002-12030 | W/S | 4 |
| 0340 | 108202-12025 | Шайба | 4 |
| 0350 | 841861-21460 | Крышка | 4 |
| 0360 | 841861-31190 | Болт | 8 |
| 0370 | 841861-21470 | Пластина | 1 |
| 0380 | 840861-21190 | Пластина | 2 |
| 0390 | 100112-12040 | Болт | 4 |
| 0400 | 108002-12030 | W/S | 4 |
| 0410 | 550901-18270 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
