Радиатор — HITACHI ZR125HC

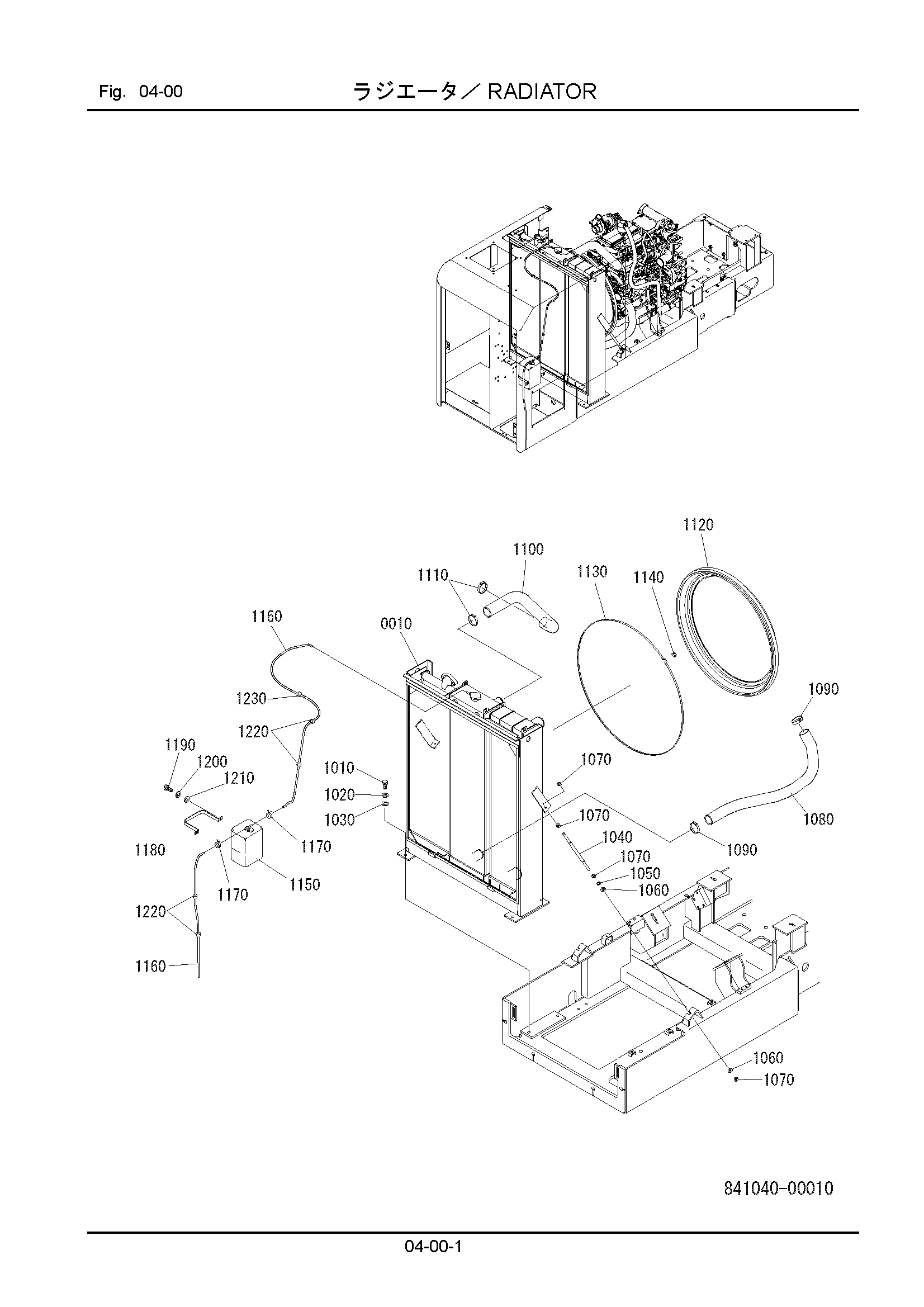

Заводская схема «Радиатор» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841041-12000 | Радиатор AS. | 1 |
| 1010 | 100112-12060 | Болт | 4 |
| 1020 | 108002-12030 | W/S | 4 |
| 1030 | 108202-12025 | Шайба | 4 |
| 1040 | 840041-21110 | Шток | 2 |
| 1050 | 108002-12030 | W/S | 2 |
| 1060 | 550901-18270 | Шайба | 4 |
| 1070 | 103312-12100 | Гайка | 8 |
| 1080 | 841041-21110 | Шланг, нижний | 1 |
| 1090 | 130310-07000 | Хомут, шланг | 2 |
| 1100 | 841041-21120 | Шланг, верхний | 1 |
| 1110 | 130310-06000 | Хомут, шланг | 2 |
| 1120 | 841041-21130 | Резиновая прокладка | 1 |
| 1130 | 841041-21140 | Лента | 1 |
| 1140 | 841041-21150 | Замок | 1 |
| 1150 | 841041-21160 | Бак, водяной | 1 |
| 1160 | 841041-21190 | Шланг, винийл | 1 |
| 1170 | 360041-21280 | Хомут | 2 |
| 1180 | 841041-21170 | Хомут | 1 |
| 1190 | 100112-08020 | Болт | 2 |
| 1200 | 108002-08020 | W/S | 2 |
| 1210 | 108202-08016 | Шайба | 2 |
| 1220 | 841041-21180 | Зажим | 4 |
| 1230 | 841041-21210 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
