Крышка (схреддер)(3) — HITACHI ZR125HC

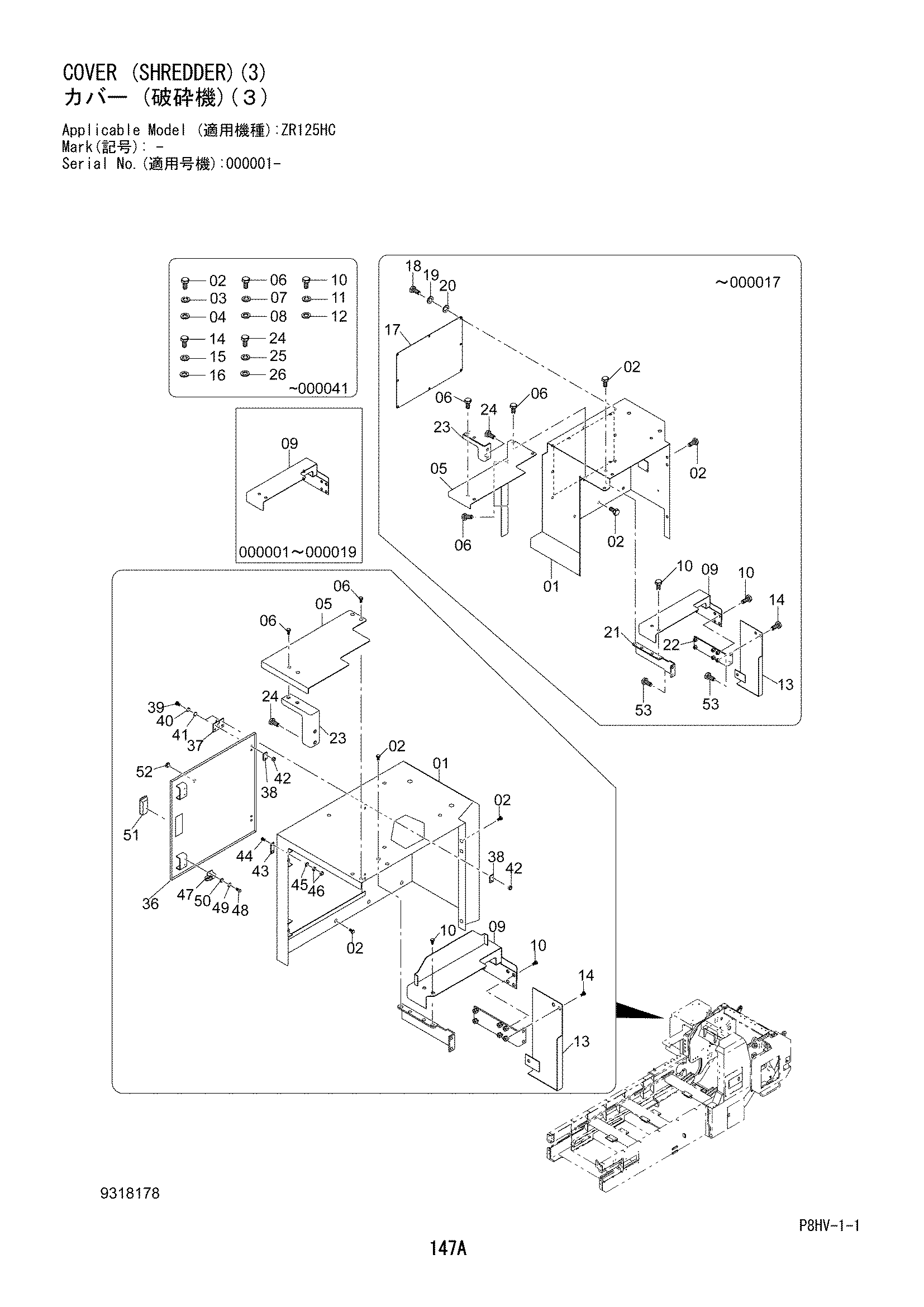

Заводская схема «Крышка (схреддер)(3)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 841621-12220 | Крышка | 1 |
| 01 | 5013268 | Крышка | 1 |
| 02 | J901025 замена: J901030 | Болт | 8 |
| 02 | J901030 замена: J281030 | Болт | 8 |
| 02 | J281030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 4718560 | Шайба | 8 |
| 05 | 841621-12230 | Крышка | 1 |
| 05 | 7059519 | Крышка | 1 |
| 06 | J901025 замена: J901030 | Болт | 6 |
| 06 | J901030 замена: J281030 | Болт | 4 |
| 06 | J281030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | A590910 | Пружинная шайба | 6 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4718560 | Шайба | 6 |
| 08 | 4718560 | Шайба | 4 |
| 09 | 841621-12240 замена: 6028390 | Крышка | 1 |
| 09 | 6028390 | Крышка | 1 |
| 10 | J901025 замена: J901030 | Болт | 4 |
| 10 | J901030 замена: J281030 | Болт | 4 |
| 10 | J281030 | Болт с шайбой | 4 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 4718560 | Шайба | 4 |
| 13 | 7059520 | Крышка | 1 |
| 14 | J901025 замена: J901030 | Болт | 2 |
| 14 | J901030 замена: J281030 | Болт | 2 |
| 14 | J281030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 4718560 | Шайба | 2 |
| 17 | 841621-12260 | Крышка | 1 |
| 18 | 4718667 | Болт | 8 |
| 19 | A590908 | Пружинная шайба | 8 |
| 20 | A590108 | Шайба | 8 |
| 21 | 8123196 | Кронштейн | 1 |
| 22 | 8123197 | Кронштейн | 1 |
| 23 | 841621-12290 | Кронштейн | 1 |
| 23 | 8123198 | Кронштейн | 1 |
| 24 | J901025 замена: J271020 | Болт | 6 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590910 | Пружинная шайба | 6 |
| 26 | A590110 | Плоская шайба | 6 |
| 36 | 6028391 | Крышка | 1 |
| 37 | 4667199 | Петля | 2 |
| 38 | 3119809 | Пластина | 4 |
| 39 | 4691642 | Болт | 8 |
| 40 | A590105 | Плоская шайба | 8 |
| 41 | A590106 | Плоская шайба | 8 |
| 42 | M500504 | Гайка | 8 |
| 43 | 3119681 | Пластина | 2 |
| 44 | M470516 | Винт | 4 |
| 45 | A590105 | Плоская шайба | 4 |
| 46 | M500504 | Гайка | 8 |
| 47 | 4372725 | Ограничитель | 2 |
| 48 | M430408 | Винт | 4 |
| 49 | A590904 | Пружинная шайба | 4 |
| 50 | A590104 | Плоская шайба | 4 |
| 51 | 4679885 | Рукоятка | 1 |
| 52 | 4667795 | Ограничитель | 1 |
| 53 | J271025 | Болт с шайбой | 4 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
