Ступень — HITACHI ZR125HC

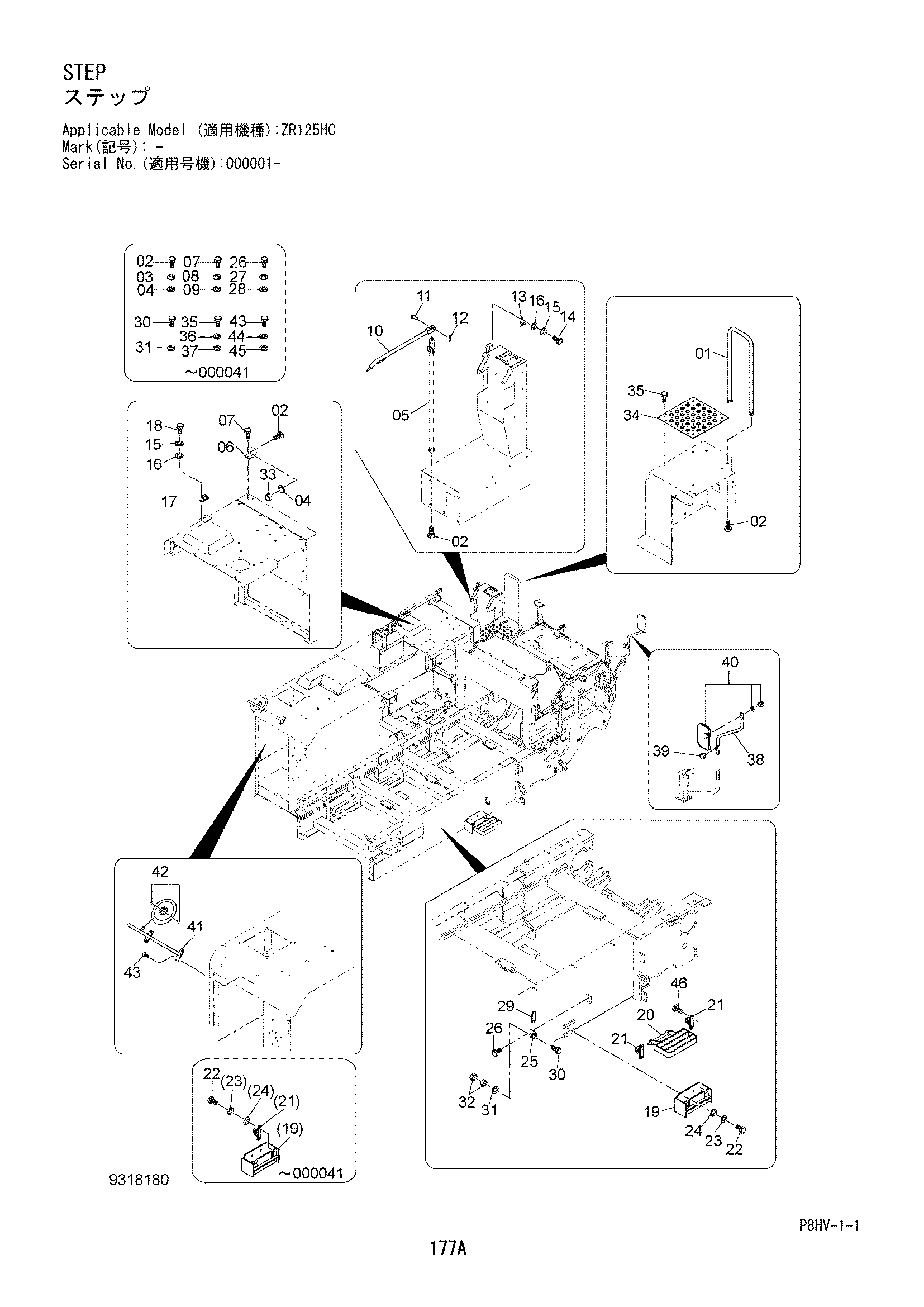

Заводская схема «Ступень» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8123133 | Трубка | 1 |
| 02 | J901230 замена: J281230 | Болт | 4 |
| 02 | J281230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | 449490 | Плоская шайба | 4 |
| 04 | 449490 | Плоская шайба | 1 |
| 05 | 841622-13120 | Трубка | 1 |
| 05 | 7059484 | Трубка | 1 |
| 06 | 841622-13150 | Кронштейн | 1 |
| 06 | 3119669 | Кронштейн | 1 |
| 07 | J901030 | Болт | 2 |
| 07 | J901025 замена: J281020 | Болт | 2 |
| 07 | J281020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4717541 | Шайба | 2 |
| 10 | 7059527 | Трубка | 1 |
| 11 | A741640 | Палец | 1 |
| 12 | A764025 | Палец сприт | 1 |
| 13 | 8123187 | Трубка держатель | 1 |
| 14 | 4692006 | Болт | 2 |
| 15 | A590906 | Пружинная шайба | 4 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | 8123134 | Трубка держатель | 1 |
| 18 | 4718669 | Болт | 2 |
| 19 | 7059482 | Ступень опора | 1 |
| 20 | 7059481 | Ступень | 1 |
| 21 | 4676229 | Подшипник блок | 2 |
| 22 | J901025 | Болт | 8 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 8 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | 4718560 | Шайба | 8 |
| 24 | 4718560 | Шайба | 4 |
| 25 | 7059483 | Кронштейн | 1 |
| 26 | J901025 замена: J271025 | Болт | 2 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | A590110 | Плоская шайба | 2 |
| 29 | 3119668 | Пластина | 1 |
| 30 | J901040 замена: J271045 | Болт | 1 |
| 30 | J271045 | Болт с шайбой | 1 |
| 30A | J901045 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A590110 | Плоская шайба | 2 |
| 31 | A590110 | Плоская шайба | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | J950012 | Гайка | 1 |
| 34 | 3091337 | Крышка | 1 |
| 35 | J901025 замена: J271025 | Болт | 4 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | A590110 | Плоская шайба | 4 |
| 38 | 7059528 | Стойка | 1 |
| 39 | 4402408 | Глип | 1 |
| 40 | 4344475 | Зеркало | 1 |
| 41 | 8123188 | Стойка | 1 |
| 42 | 4208674 | Зеркало | 1 |
| 43 | J901030 замена: J271030 | Болт | 4 |
| 43 | J271030 | Болт с шайбой | 4 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A590910 | Пружинная шайба | 4 |
| 45 | A590110 | Плоская шайба | 4 |
| 46 | J271025 | Болт с шайбой | 4 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
