Двигатель — HITACHI ZR125HC

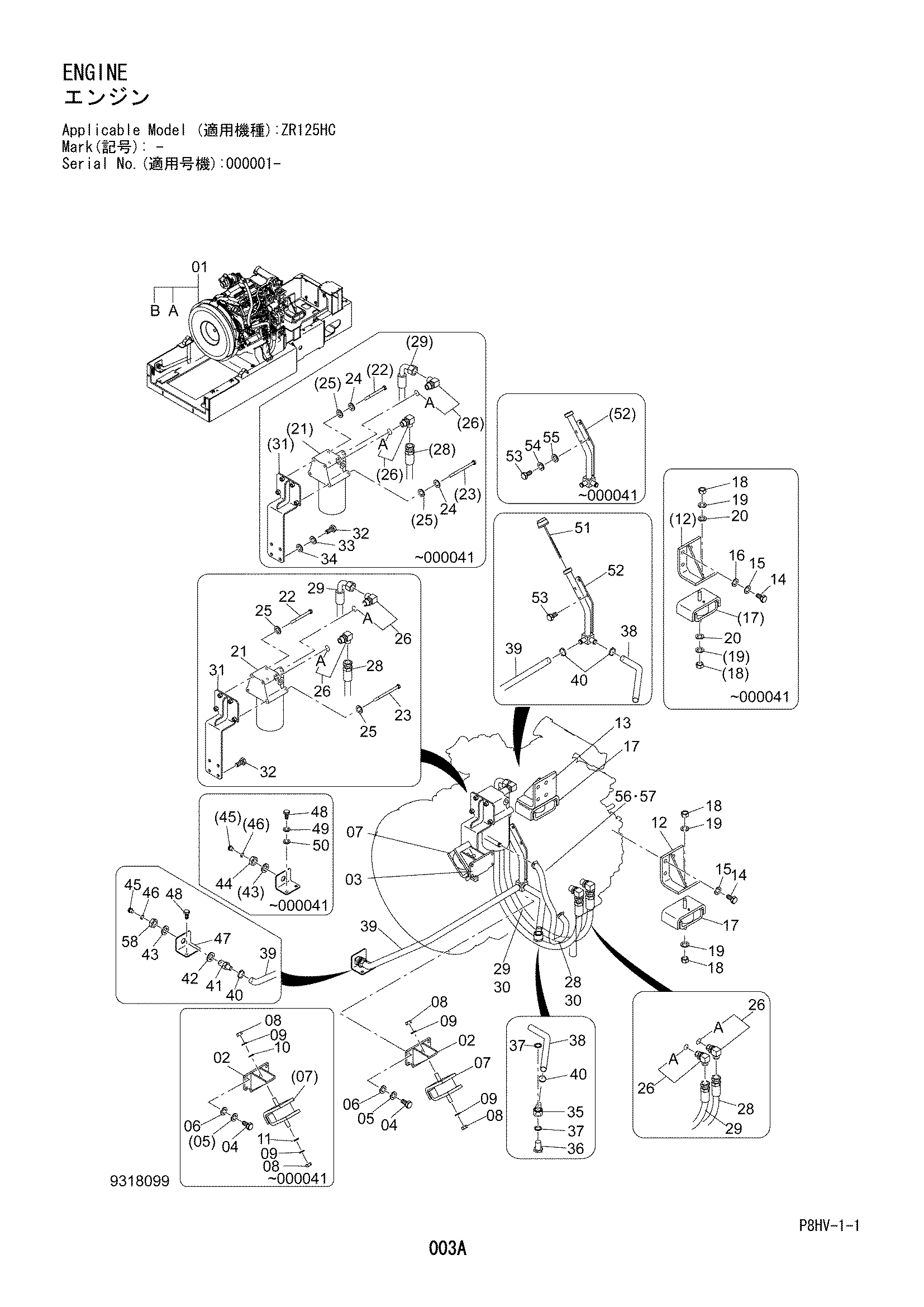

Заводская схема «Двигатель» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4678820 | Двигатель в сборе | 1 |
| 01A | 4658521 | Масляный фильтр | 1 |
| 01B | 4642643 | Ремень | 1 |
| 02 | 8095485 | Кронштейн (левый) | 1 |
| 03 | 8097633 | Кронштейн (правый) | 1 |
| 04 | J901025 | Болт | 8 |
| 04 | J921030 | Болт | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | A590110 | Шайба | 8 |
| 06 | J222010 | Шайба | 8 |
| 07 | 4624866 | Резиновая прокладка | 2 |
| 08 | J950014 | Гайка | 4 |
| 08 | M660014 | U-образная гайка | 4 |
| 09 | A590914 | Пружинная шайба | 4 |
| 09 | 4651379 | Проставка | 4 |
| 10 | A590114 | Плоская шайба | 2 |
| 11 | 4717764 | Шайба | 2 |
| 12 | 8097728 | Кронштейн (левый) | 1 |
| 13 | 8097727 | Кронштейн (правый) | 1 |
| 14 | J901640 | Болт | 8 |
| 14 | J921640 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 15 | J222016 | Шайба | 8 |
| 16 | A590116 | Плоская шайба | 8 |
| 17 | 4641027 | Резиновая прокладка | 2 |
| 18 | J950018 | Гайка | 4 |
| 18 | M660018 | U-образная гайка | 4 |
| 19 | J257218 | Пружинная шайба | 4 |
| 19 | 4651380 | Проставка | 4 |
| 20 | A590118 | Плоская шайба | 4 |
| 21 | 4485262 | Фильтр | 1 |
| 22 | J901004 | Болт | 2 |
| 23 | J901010 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | 4065118 | Угловой штуцер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 4 |
| 28 | 4055288 | Шланг | 1 |
| 29 | 3119764 | Шланг | 1 |
| 30 | 4659509 | Защитный кожух | 2 |
| 31 | 7059453 | Кронштейн | 1 |
| 32 | J901025 замена: J271025 | Болт | 4 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 35 | 4684189 | Трубка | 1 |
| 36 | 4684188 | Болт проушина | 1 |
| 37 | 4684190 | Манжета | 2 |
| 38 | 3119771 | Шланг | 1 |
| 39 | 3119772 | Шланг | 1 |
| 40 | 4504367 | Хомут шланга | 4 |
| 41 | 3119546 | Адаптер | 1 |
| 42 | A590124 | Плоская шайба | 1 |
| 43 | J257224 | Пружинная шайба | 1 |
| 44 | 4719116 | Гайка | 1 |
| 45 | 4718292 | Пробка | 1 |
| 46 | 4717765 | Манжета | 1 |
| 47 | 3119547 | Кронштейн | 1 |
| 48 | J901035 замена: J271035 | Болт | 2 |
| 48 | J271035 | Болт с шайбой | 2 |
| 48A | J901035 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | A590110 | Плоская шайба | 2 |
| 51 | 4677714 | Указатель уровня | 1 |
| 52 | 6028348 | Трубка | 1 |
| 53 | J901030 замена: J271030 | Болт | 4 |
| 53 | J271030 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | A590110 | Плоская шайба | 4 |
| 56 | 4611201 | Водяной шланг | 1 |
| 57 | 4504367 | Хомут шланга | 2 |
| 58 | 4719116 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
