Интер коллер трубопроводы — HITACHI ZR125HC

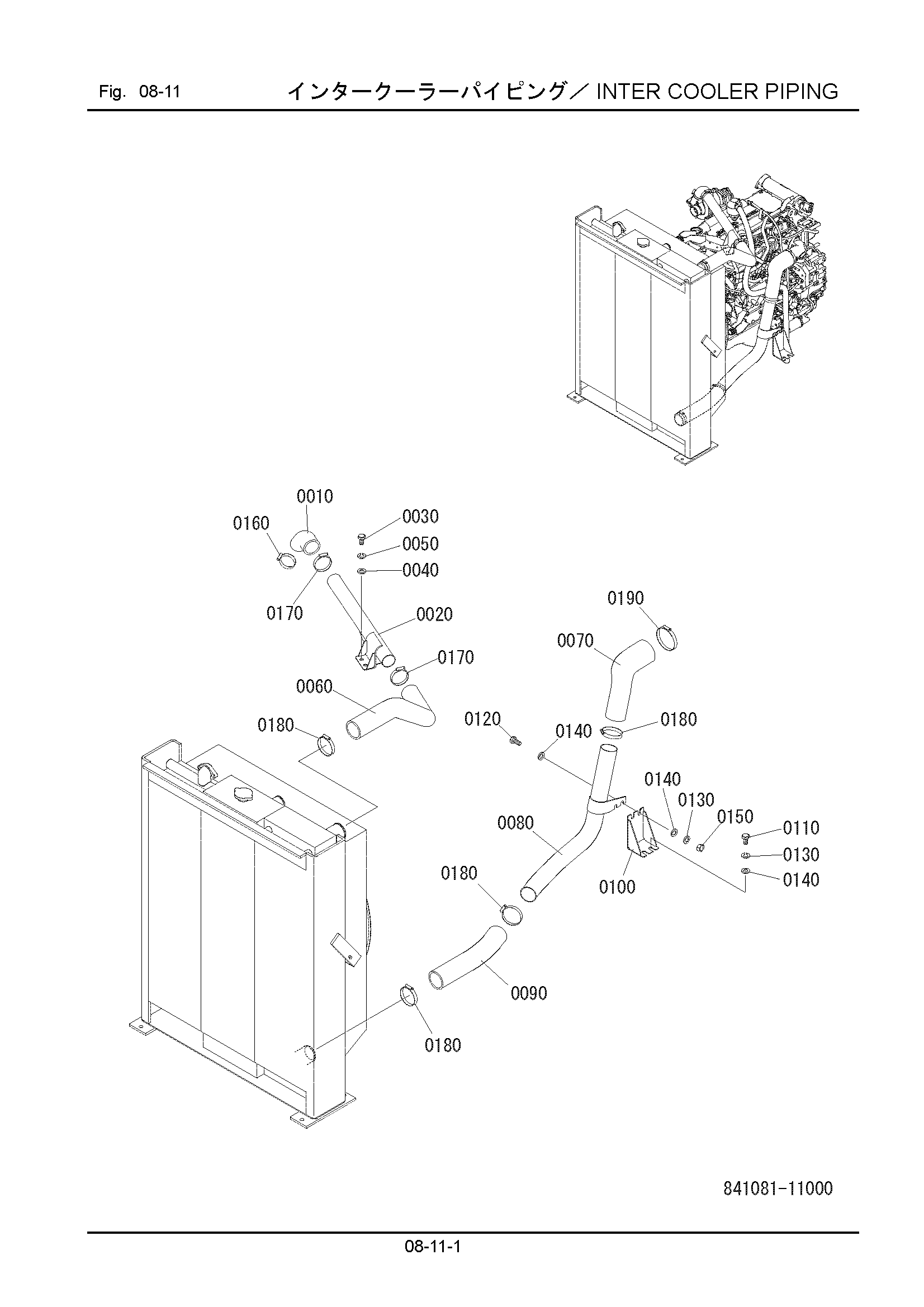

Заводская схема «Интер коллер трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841081-11110 | Шланг, воздушный | 1 |
| 0020 | 841081-11120 | Трубка, воздушный | 1 |
| 0030 | 100112-10025 | Болт | 2 |
| 0040 | 108002-10025 | W/S | 2 |
| 0050 | 108202-10020 | Шайба | 2 |
| 0060 | 841081-11130 | Шланг, воздушный | 1 |
| 0070 | 841081-11140 | Шланг, воздушный | 1 |
| 0080 | 841081-11150 | Трубка, воздушный | 1 |
| 0090 | 841081-11160 | Шланг, воздушный | 1 |
| 0100 | 841081-11170 | Кронштейн | 1 |
| 0110 | 100112-10020 | Болт | 2 |
| 0120 | 100112-10025 | Болт | 2 |
| 0130 | 108002-10025 | W/S | 4 |
| 0140 | 322621-11350 | Шайба | 6 |
| 0150 | 103312-10080 | Гайка | 2 |
| 0160 | 130310-06000 | Хомут, шланг | 1 |
| 0170 | 130310-07000 | Хомут, шланг | 2 |
| 0180 | 130310-08000 | Хомут, шланг | 4 |
| 0190 | 130310-10200 | Хомут, шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
