Электрооборудование — HITACHI ZR125HC

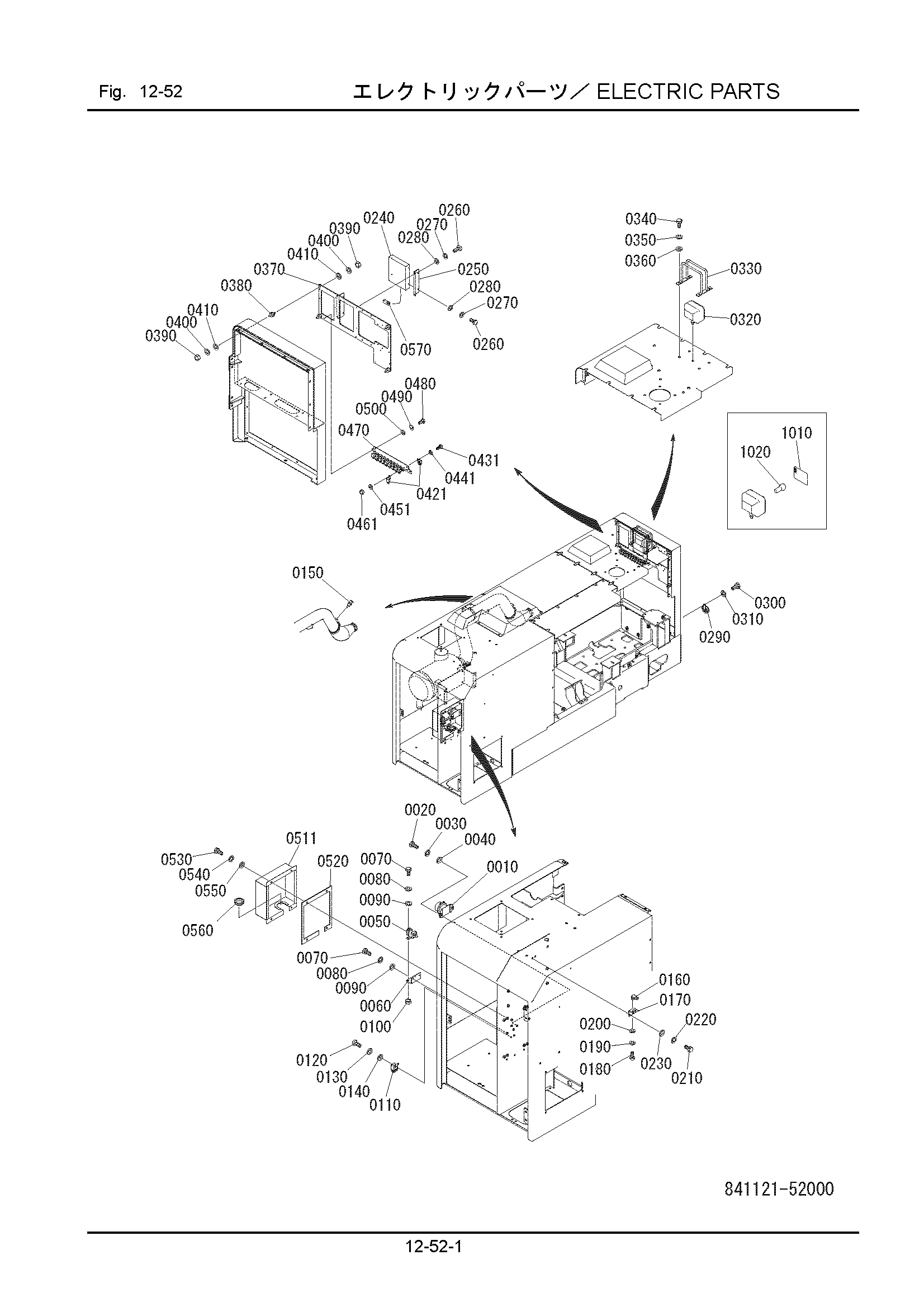

Заводская схема «Электрооборудование» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	841121-52110	Реле	1
0020	100112-08030	Болт	2
0030	108002-08020	W/S	2
0040	108202-08016	Шайба	2
0050	841121-52120	Реле	1
0060	841121-52220	Кронштейн	1
0070	100112-08020	Болт	4
0080	108002-08020	W/S	4
0090	108202-08016	Шайба	4
0100	103312-08065	Гайка	2
0110	841121-52130	Реле	1
0120	101002-06016	Винт	2
0130	108002-06015	W/S	2
0140	108202-06016	Шайба	2
0150	841121-52140	Датчик	1
0160	841121-52150	Датчик	1
0170	841121-52230	Кронштейн	1
0180	101002-06016	Винт	2
0190	108002-06015	W/S	2
0200	108202-06016	Шайба	2
0210	100112-08016	Болт	2
0220	108002-08020	W/S	2
0230	108202-08016	Шайба	2
0240	841121-52160	Контроллер	1
0250	841121-52170	Кронштейн	2
0260	101002-06016	Винт	4
0270	108002-06015	W/S	4
0280	108202-06016	Шайба	4
0290	308131-52110	Звуковой сигнал	1
0300	100112-08020	Болт	1
0310	108002-08020	W/S	1
0320	334121-26110	Фонарь	1
1010	334121-98110	*Ленс	1
1020	334121-98120	*Блуб	1
0330	840121-52120	Защитный кожух	1
0340	100112-12025	Болт	4
0350	108002-12030	W/S	4
0360	108202-12025	Шайба	4
0370	841121-52180	Кронштейн	1
0380	322041-21210	Резиновый, кусион	4
0390	103312-08065	Гайка	8
0400	108002-08020	W/S	8
0410	108202-08016	Шайба	8
0421	841121-52190	Реле	20
0431	101002-06016	Винт	10
0441	108002-06015	W/S	10
0451	108202-06016	Шайба	10
0461	103312-06050	Гайка	10
0470	841121-52210	Кронштейн	1
0480	100112-08016	Болт	2
0490	108002-08020	W/S	2
0500	108202-08016	Шайба	2
0511	841121-52241	Крышка	1
0520	841121-52250	Уплотнение	1
0530	100112-10025	Болт	4
0540	108002-10025	W/S	4
0550	108202-10020	Шайба	4
0560	841111-11190	Уплотнительная втулка	1
0570	841121-52280	Регистор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
