Пресс каток — HITACHI ZR125HC

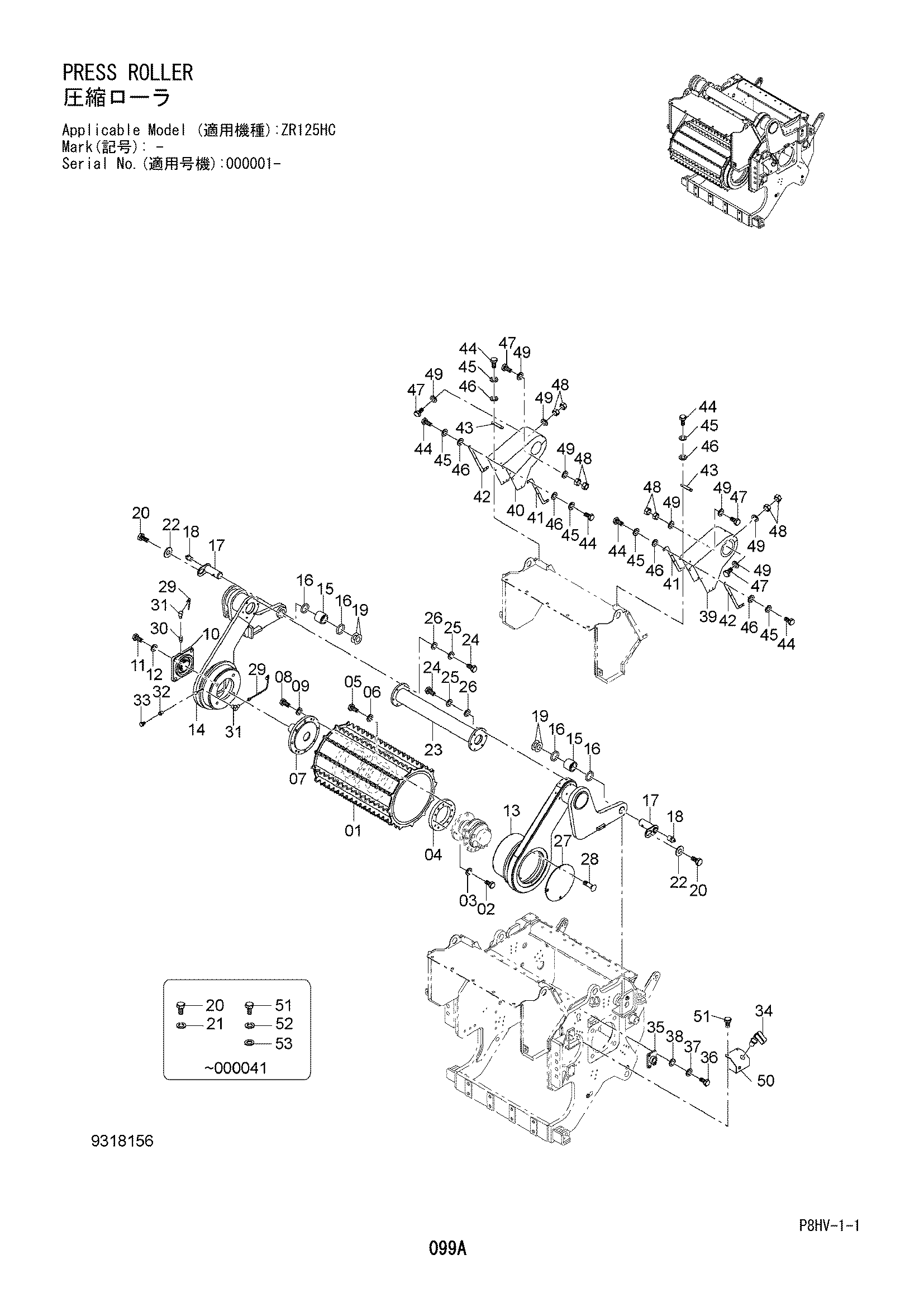

Заводская схема «Пресс каток» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5013213	Ротор	1
02	M341845	Болт	6
03	J257218	Пружинная шайба	6
04	3119514	Пластина	1
05	4717855	Болт	6
06	J257218	Пружинная шайба	6
07	7059357	Палец	1
08	J901650	Болт	8
09	A590916	Пружинная шайба	8
10	4679597	Блок подшипник.	1
11	J922255	Болт	4
12	J257222	Пружинная шайба	4
13	5013209	Рукоять	1
14	5013210	Рукоять	1
15	3119701	Втулка	2
16	4689996	Уплотнение пыль	4
17	8122929	Палец	2
18	J75481	Штуцер смазка	2
19	4717549	Регулировочная шайба 1.0mm	8
20	J901220 замена: J271220	Болт	2
20	J271220	Болт с шайбой	2
20A	J901220	Болт	1
20B	J222012	Шайба	1
21	A590912	Пружинная шайба	2
22	4717547	Шайба	2
23	7059358	Трубка	1
24	J921235	Болт	12
25	A590912	Пружинная шайба	12
26	J222012	Шайба	12
27	3119515	Крышка	2
28	4717854	Болт	8
29	8122930	Трубка	1
30	4327554	Разъём	1
31	4717857	Угловой штуцер	2
32	J75481	Штуцер смазка	1
33	94-2013	Пробка	1
34	8122931	Палец	1
35	8122932	Держатель палец	1
36	J921235	Болт	4
37	A590912	Пружинная шайба	4
38	J222012	Шайба	4
39	0005524	Крышка	1
40	0005696	Крышка	1
41	3119516	Пластина	2
42	3119517	Пластина	2
43	3119518	Пластина	2
44	4718669	Болт	20
45	A590906	Пружинная шайба	20
46	A590106	Плоская шайба	20
47	4718669	Болт	6
48	J950006	Гайка	12
49	A590106 замена: 4717856	Шайба	12
49	4717856	Шайба	12
50	8122933	Кронштейн	1
51	J901020 замена: J271020	Болт	2
51	J271020	Болт с шайбой	2
51A	J901020	Болт	1
51B	J222010	Шайба	1
52	A590910	Пружинная шайба	2
53	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
