Облицовка (1-1) — HITACHI ZR125HC

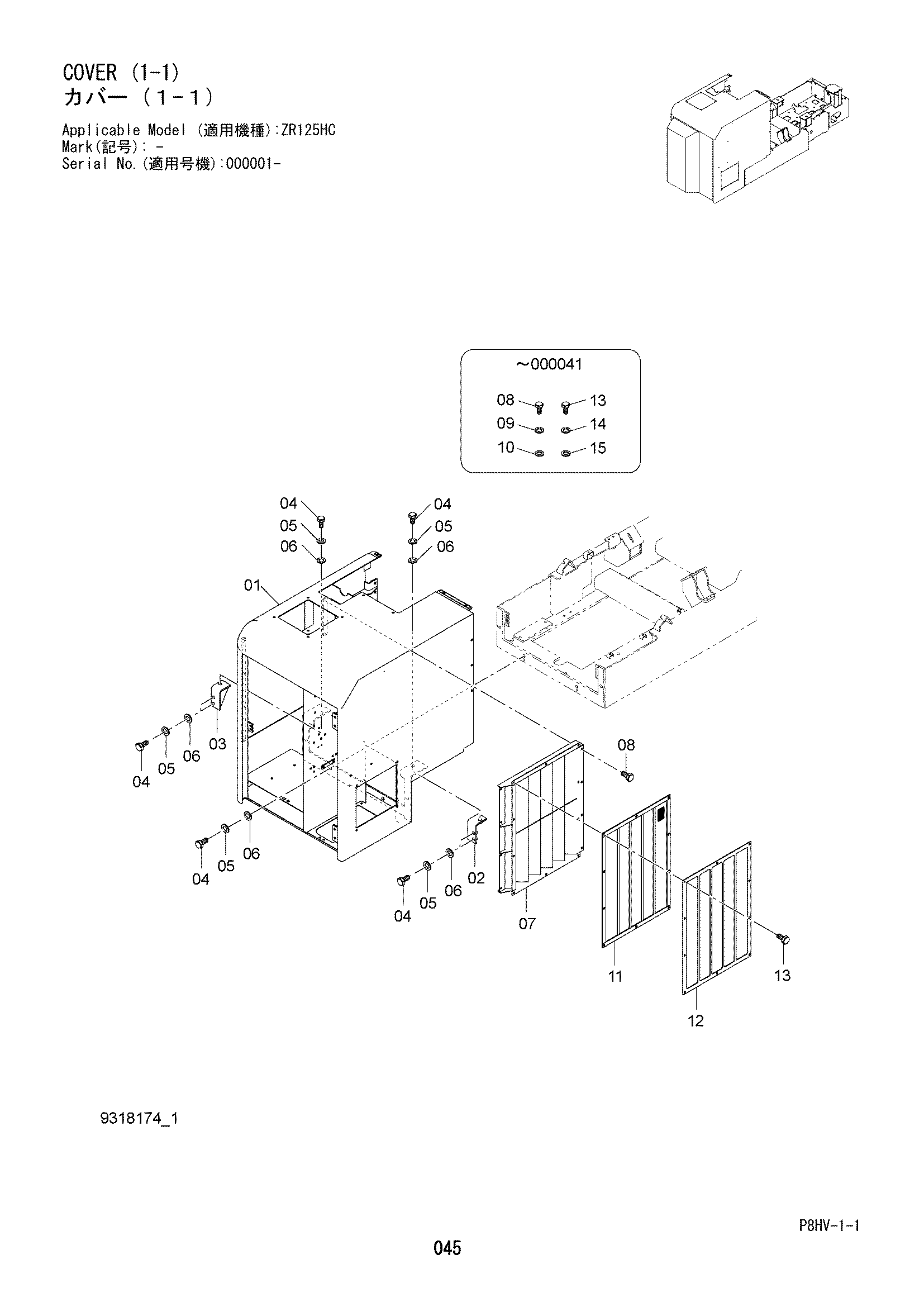

Заводская схема «Облицовка (1-1)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013236 | Боковой решётка | 1 |
| 02 | 8123075 | Кронштейн | 1 |
| 03 | 8123076 | Кронштейн | 1 |
| 04 | J901650 | Болт | 10 |
| 05 | A590916 | Пружинная шайба | 10 |
| 06 | J222016 | Шайба | 10 |
| 07 | 6028376 | Решётка | 1 |
| 08 | J901020 замена: J271020 | Болт | 8 |
| 08 | J271020 | Болт с шайбой | 8 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | A590910 | Пружинная шайба | 8 |
| 10 | A590110 | Плоская шайба | 8 |
| 11 | 7059455 | Экран | 1 |
| 12 | 3119595 | Пластина | 1 |
| 13 | J901030 замена: J271025 | Болт | 10 |
| 13 | J271025 | Болт с шайбой | 10 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A590910 | Пружинная шайба | 10 |
| 15 | A590110 | Плоская шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
