Гидроцилиндр трубопроводы — HITACHI ZR125HC

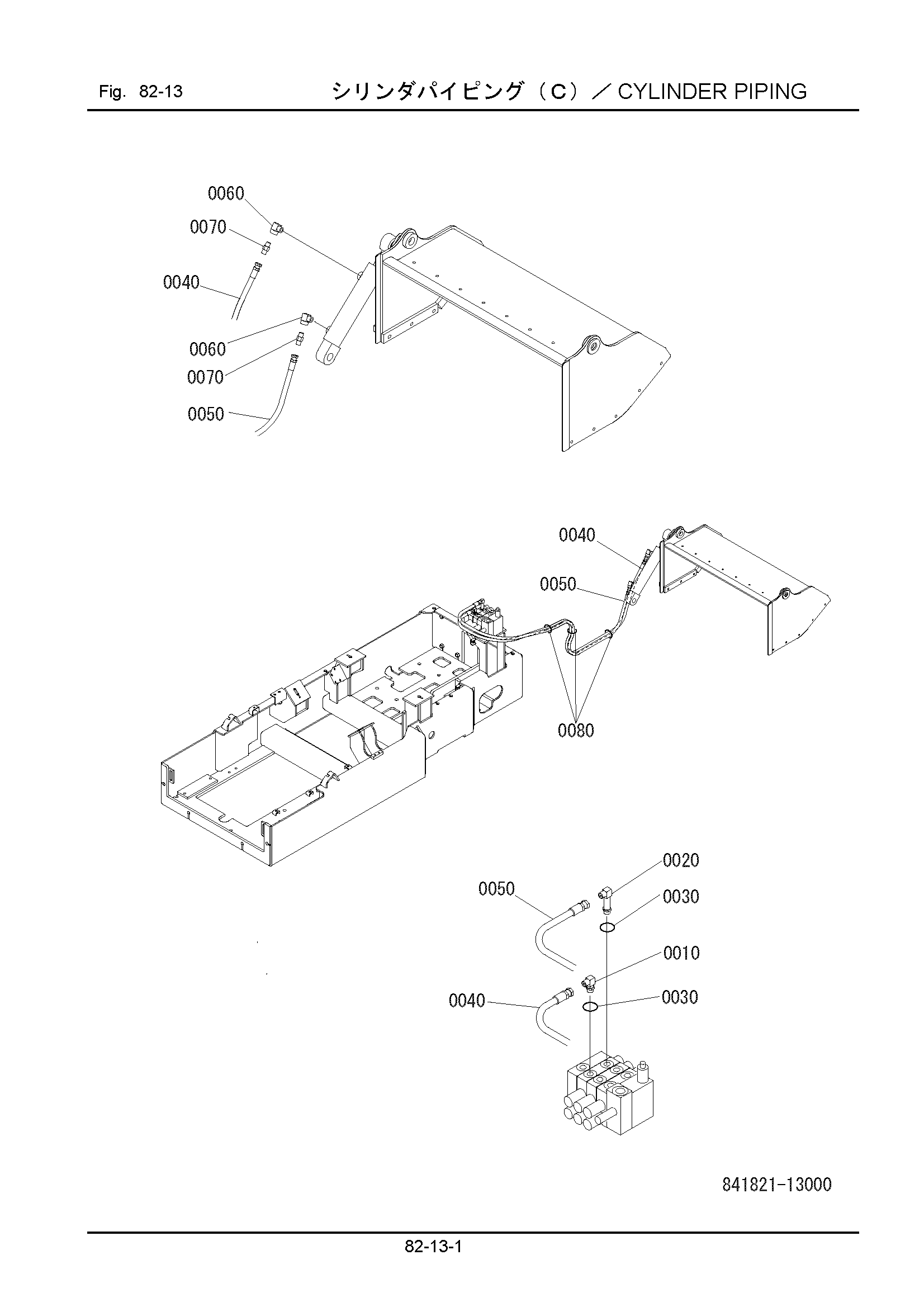

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-04030 | Угловой штуцер | 1 |
| 0020 | 124304-04030 | Угловой штуцер | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 125240-09250 | Шланг | 1 |
| 0050 | 125240-09230 | Шланг | 1 |
| 0060 | 123203-03030 | Угловой штуцер | 2 |
| 0070 | 841821-13110 | Ниппель | 2 |
| 0080 | 130410-10000 | Хомут, трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
