Напорные трубопроводы — HITACHI ZR125HC

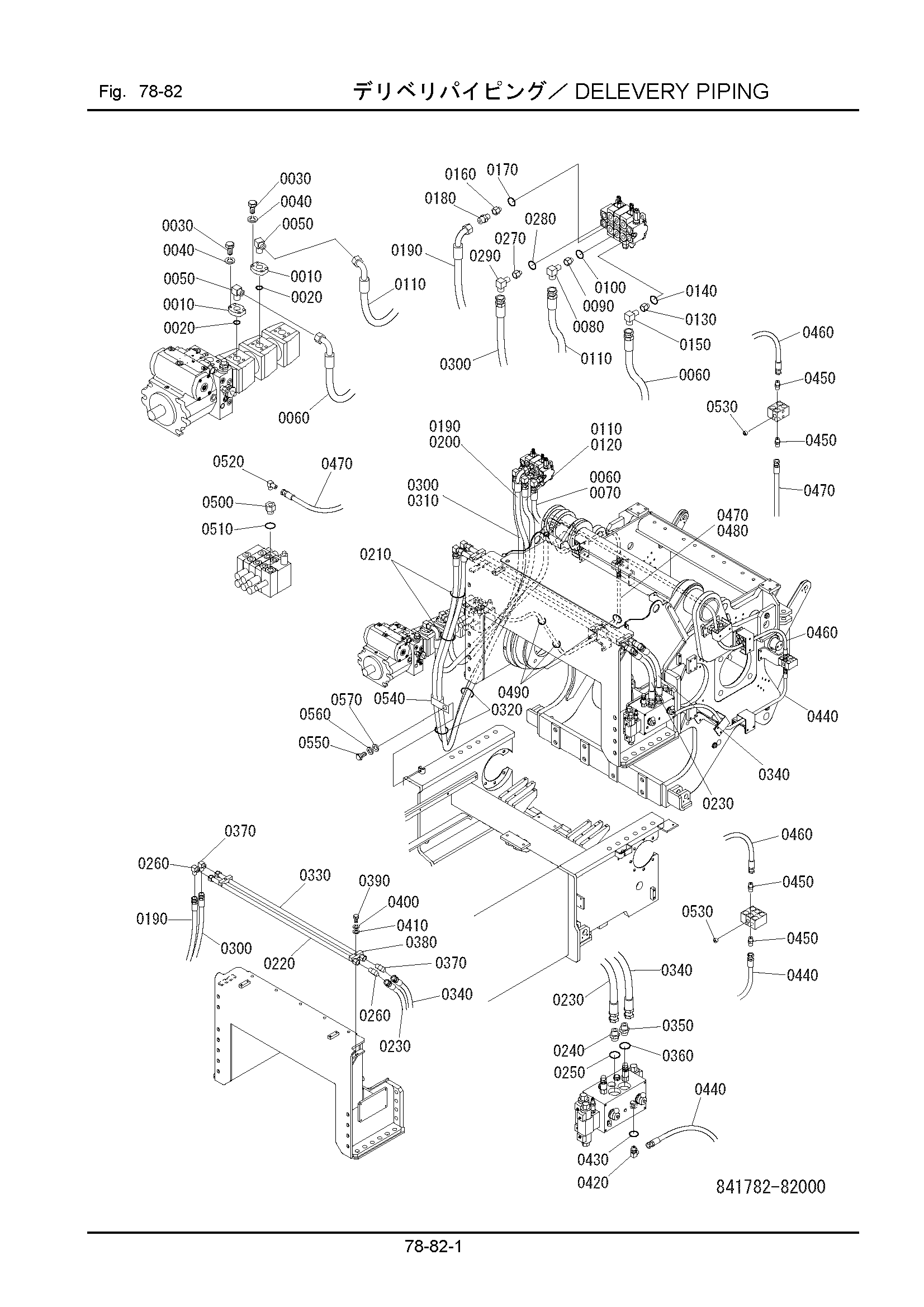

Заводская схема «Напорные трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 352781-11130 | Фланец | 2 |
| 0020 | 120011-03500 | Уплотнительное кольцо | 2 |
| 0030 | 100112-10035 | Болт | 8 |
| 0040 | 108002-10025 | W/S | 8 |
| 0050 | 123304-06060 | Угловой штуцер | 2 |
| 0060 | 128540-19260 | Шланг | 1 |
| 0070 | 132110-25260 | Трубка, коил | 1 |
| 0080 | 123304-04060 | Угловой штуцер | 1 |
| 0090 | 338827-25120 | Втулка | 1 |
| 0100 | 120112-90800 | Уплотнительное кольцо | 1 |
| 0110 | 128540-19260 | Шланг | 1 |
| 0120 | 132110-25260 | Трубка, коил | 1 |
| 0130 | 370781-51130 | Втулка | 1 |
| 0140 | 120112-91000 | Уплотнительное кольцо | 1 |
| 0150 | 123304-04060 | Угловой штуцер | 1 |
| 0160 | 338827-25120 | Втулка | 1 |
| 0170 | 120112-90800 | Уплотнительное кольцо | 1 |
| 0180 | 123301-04060 | Разъём | 1 |
| 0190 | 128540-19450 | Шланг | 1 |
| 0200 | 132110-25450 | Трубка, коил | 1 |
| 0210 | 130410-10000 | Хомут, трос | 2 |
| 0220 | 841781-82110 | Трубка | 1 |
| 0230 | 125240-19053 | Шланг | 1 |
| 0240 | 124301-06000 | Разъём | 1 |
| 0250 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0260 | 123304-06060 | Угловой штуцер | 2 |
| 0270 | 370781-51130 | Втулка | 1 |
| 0280 | 120112-91000 | Уплотнительное кольцо | 1 |
| 0290 | 123304-04060 | Угловой штуцер | 1 |
| 0300 | 125240-19450 | Шланг | 1 |
| 0310 | 132110-25450 | Трубка, коил | 1 |
| 0320 | 130410-10000 | Хомут, трос | 2 |
| 0330 | 841781-82110 | Трубка | 1 |
| 0340 | 125240-19053 | Шланг | 1 |
| 0350 | 124301-06000 | Разъём | 1 |
| 0360 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0370 | 123304-06060 | Угловой штуцер | 2 |
| 0380 | 352781-11470 | Хомут | 2 |
| 0390 | 100112-10050 | Болт | 2 |
| 0400 | 108002-10025 | W/S | 2 |
| 0410 | 108202-10020 | Шайба | 2 |
| 0420 | 124303-03000 | Угловой штуцер | 1 |
| 0430 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0440 | 125240-09150 | Шланг | 1 |
| 0450 | 123301-03030 | Разъём | 4 |
| 0460 | 841821-14120 | Шланг | 1 |
| 0470 | 125240-09180 | Шланг | 1 |
| 0480 | 132110-15180 | Трубка, коил | 1 |
| 0490 | 130410-10000 | Хомут, трос | 3 |
| 0500 | 124202-06040 | Разъём | 1 |
| 0510 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0520 | 123304-04030 | Угловой штуцер | 1 |
| 0530 | 123213-03000 | Пробка | 2 |
| 0540 | 360171-21260 | Хомут | 1 |
| 0550 | 100112-10016 | Болт | 1 |
| 0560 | 108002-10025 | W/S | 1 |
| 0570 | 108202-10020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
