Конвейер детали (1-3) — HITACHI ZR125HC

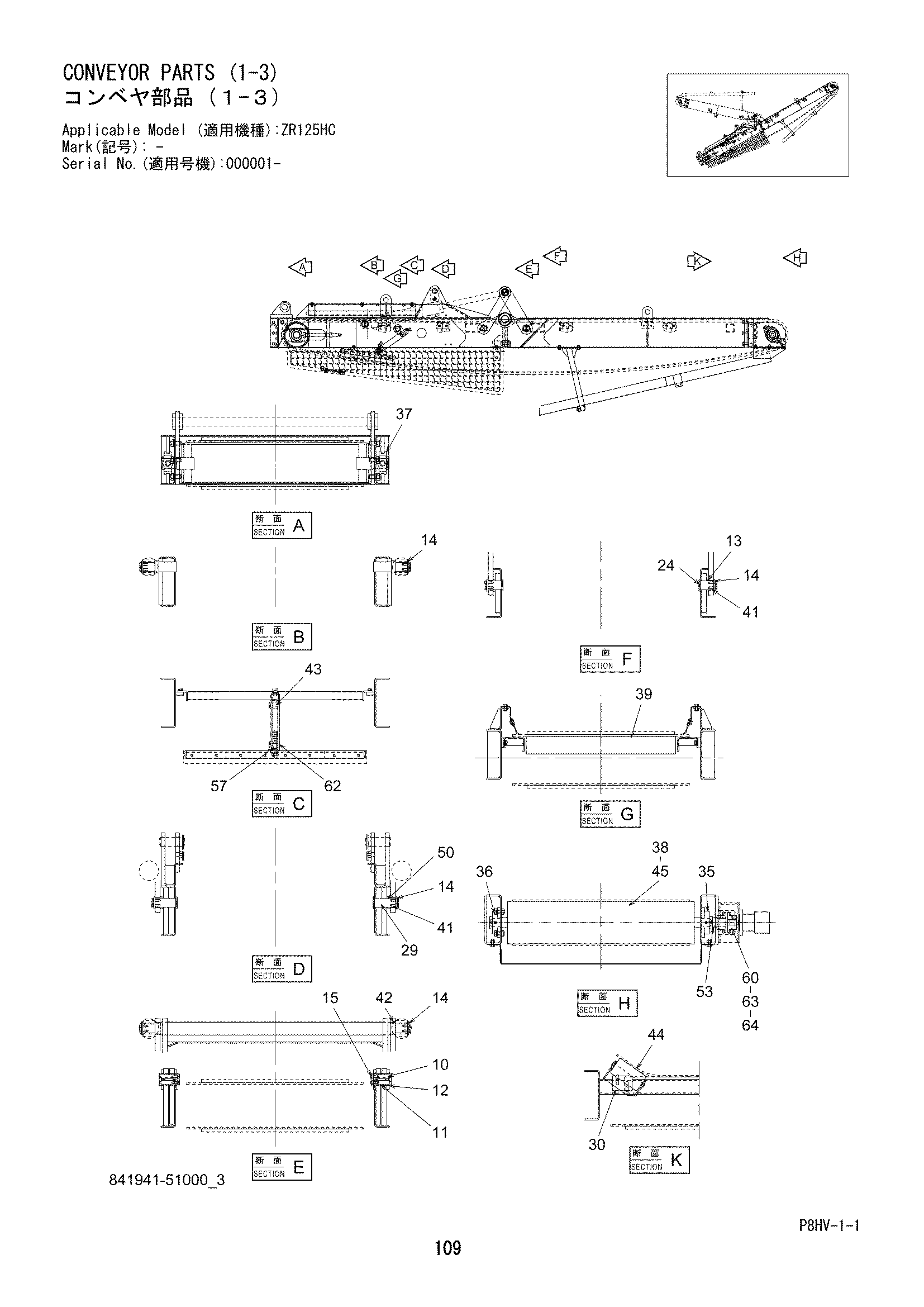

Заводская схема «Конвейер детали (1-3)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 840941-51250 | Палец | 2 |
| 11 | 840941-51260 | Шайба | 2 |
| 12 | 840941-51270 | Втулка | 4 |
| 13 | 840941-51280 | Втулка | 2 |
| 14 | 840941-51290 | Пластина | 8 |
| 15 | 840941-51310 | Пластина | 2 |
| 24 | 840941-51420 | Палец | 2 |
| 29 | 840941-51490 | Палец | 2 |
| 30 | 840941-51510 | Пластина | 4 |
| 35 | 2059155 | Блок фланец | 1 |
| 36 | 2059159 | Блок фланец | 1 |
| 37 | 2059154 | Таке UP блок | 2 |
| 38 | 2059156 | Магнит шкив | 1 |
| 39 | 2059164 | Ролик | 4 |
| 41 | 840941-51630 | Втулка | 4 |
| 42 | 840941-51640 | Втулка | 2 |
| 43 | 840941-51650 | Втулка | 1 |
| 44 | 2059165 | Ролик | 8 |
| 45 | 840941-51670 | Шпонка | 1 |
| 50 | 840941-51730 | Коллер | 2 |
| 53 | 841941-51220 | Втулка | 1 |
| 57 | 841941-51120 | Кронштейн | 1 |
| 60 | 841941-51150 | Муфта | 1 |
| 62 | 2059161 | Подшипник неедле | 1 |
| 63 | 101221-08010 | Винт | 2 |
| 64 | 101221-06020 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
