Электрооборудование (управление короб) — HITACHI ZR125HC

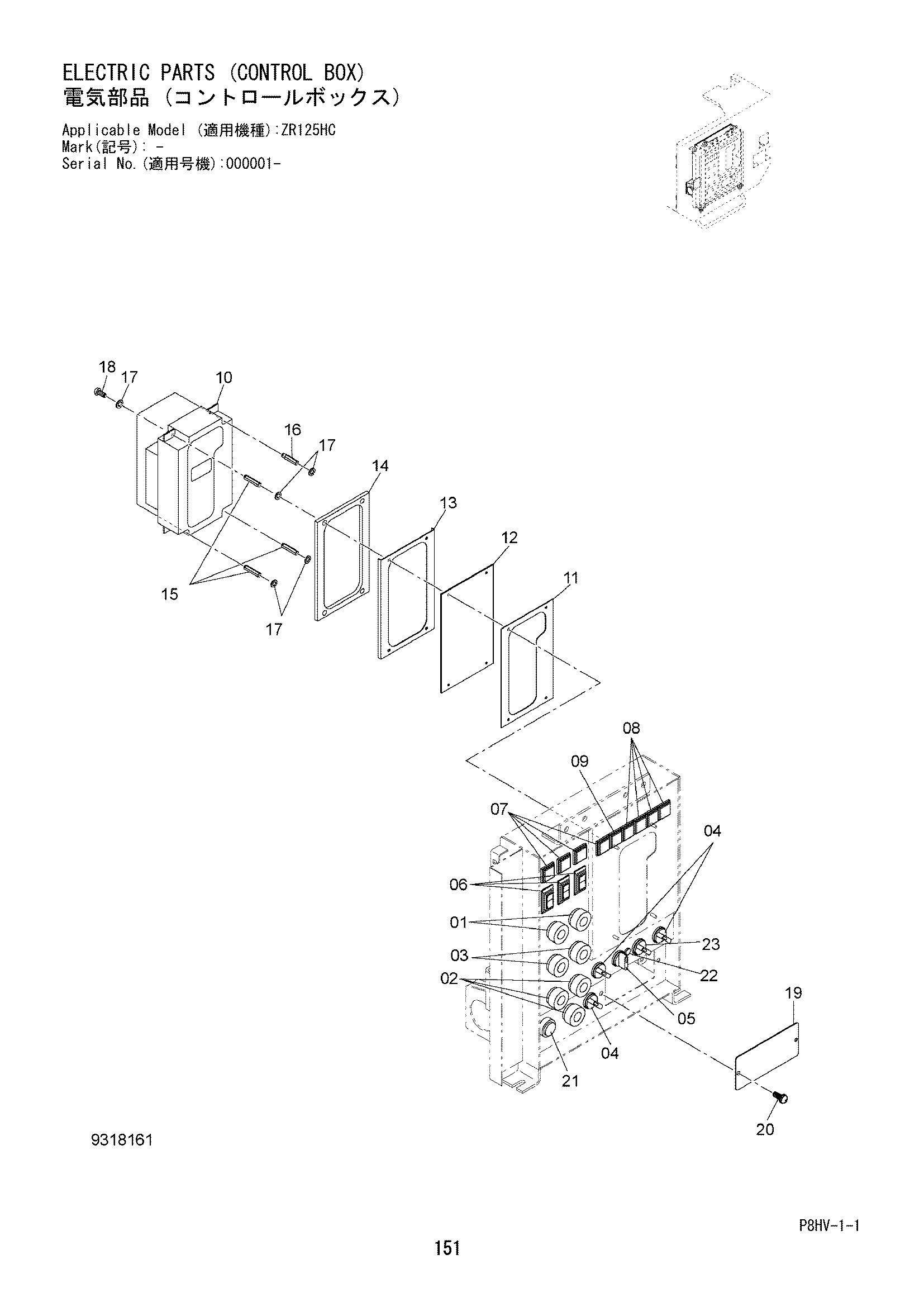

Заводская схема «Электрооборудование (управление короб)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4675205 | Выключатель | 2 |
| 02 | 4675207 | Выключатель | 3 |
| 03 | 4675206 | Выключатель | 2 |
| 04 | 4482197 | Выключатель | 3 |
| 05 | 4614797 | Выключатель | 1 |
| 06 | 4679886 | Выключатель | 3 |
| 07 | 841111-53160 замена: 4681193 | Фонарь | 4 |
| 07 | 4681193 | Фонарь | 4 |
| 08 | 841111-53170 замена: 4681198 | Фонарь | 4 |
| 08 | 4681198 | Фонарь | 4 |
| 09 | 4681192 | Фонарь | 1 |
| 10 | 4488902 | Монитор | 1 |
| 11 | 3119582 | Резиновая прокладка | 1 |
| 12 | 3119583 | Пластина | 1 |
| 13 | 3119584 | Пластина | 1 |
| 14 | 3119585 | Резиновая прокладка | 1 |
| 15 | 3119586 | Проставка | 3 |
| 16 | 3119587 | Проставка | 1 |
| 17 | A590904 | Пружинная шайба | 8 |
| 18 | M430410 | Винт | 4 |
| 19 | 3119588 | Пластина | 1 |
| 20 | J460610 | Винт с шайбой | 4 |
| 21 | 4448303 | Выключатель | 1 |
| 22 | 4681200 | Фонарь | 1 |
| 23 | 4684826 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
