Каталог запчастей HITACHI
Пресс каток — HITACHI ZR125HC

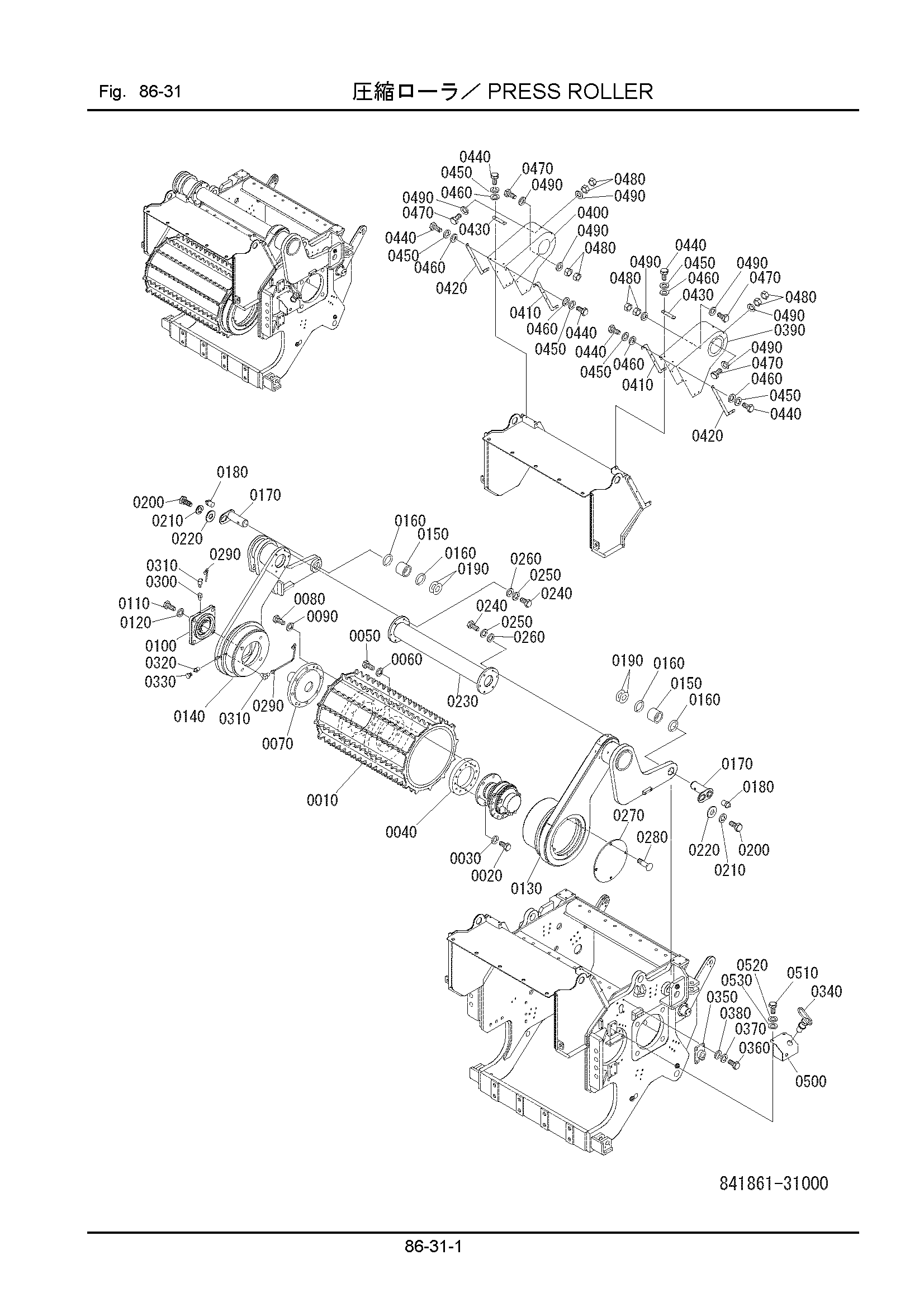

Заводская схема «Пресс каток» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-31110 | Ротор | 1 |
| 0020 | 100921-18045 | ロッカクアナツキボルト | 6 |
| 0030 | 108002-18046 | W/S | 6 |
| 0040 | 841861-31120 | Пластина | 1 |
| 0050 | 100921-18060 | Болт | 6 |
| 0060 | 108002-18046 | W/S | 6 |
| 0070 | 841861-31130 | Палец | 1 |
| 0080 | 100112-16050 | Болт | 8 |
| 0090 | 108002-16040 | W/S | 8 |
| 0100 | 841861-31140 | Блок подшипник. AS. | 1 |
| 0110 | 100112-22055 | Болт | 4 |
| 0120 | 108002-22056 | W/S | 4 |
| 0130 | 841861-31150 | Рукоять | 1 |
| 0140 | 841861-31160 | Рукоять | 1 |
| 0150 | 550811-11140 | Втулка | 2 |
| 0160 | 141540-04555 | Уплотнение пыль | 4 |
| 0170 | 323811-11191 | Палец | 2 |
| 0180 | 110001-01000 | Ниппель, смазка | 2 |
| 0190 | 341541-11110 | Регулировочная шайба | 8 |
| 0200 | 100112-12020 | Болт | 2 |
| 0210 | 108002-12030 | W/S | 2 |
| 0220 | 311811-11270 | Шайба | 2 |
| 0230 | 841861-31170 | Трубка | 1 |
| 0240 | 100122-12035 | Болт | 12 |
| 0250 | 108002-12030 | W/S | 12 |
| 0260 | 550901-18270 | Шайба | 12 |
| 0270 | 841861-31180 | Крышка | 2 |
| 0280 | 841861-31190 | Болт | 8 |
| 0290 | 841861-31210 | Трубка | 1 |
| 0300 | 310811-11170 | Ниппель | 1 |
| 0310 | 135005-06010 | Угловой штуцер | 2 |
| 0320 | 110001-01000 | Ниппель, смазка | 1 |
| 0330 | 123213-04000 | Пробка | 1 |
| 0340 | 841861-31230 | Палец | 1 |
| 0350 | 841861-31240 | Держатель, палец | 1 |
| 0360 | 100122-12035 | Болт | 4 |
| 0370 | 108002-12030 | W/S | 4 |
| 0380 | 550901-18270 | Шайба | 4 |
| 0390 | 841861-31250 | Крышка | 1 |
| 0400 | 841861-31260 | Крышка | 1 |
| 0410 | 841861-31270 | Пластина | 2 |
| 0420 | 841861-31280 | Пластина | 2 |
| 0430 | 841861-31290 | Пластина | 2 |
| 0440 | 100112-06016 | Болт | 20 |
| 0450 | 108002-06015 | W/S | 20 |
| 0460 | 108202-06016 | Шайба | 20 |
| 0470 | 100112-06016 | Болт | 6 |
| 0480 | 103312-06050 | Гайка | 12 |
| 0490 | 108202-06016 | Шайба | 12 |
| 0500 | 841861-31310 | Кронштейн | 1 |
| 0510 | 100112-10020 | Болт | 2 |
| 0520 | 108002-10025 | W/S | 2 |
| 0530 | 108202-10020 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
