Пресс трубопроводы (1-2) — HITACHI ZR125HC

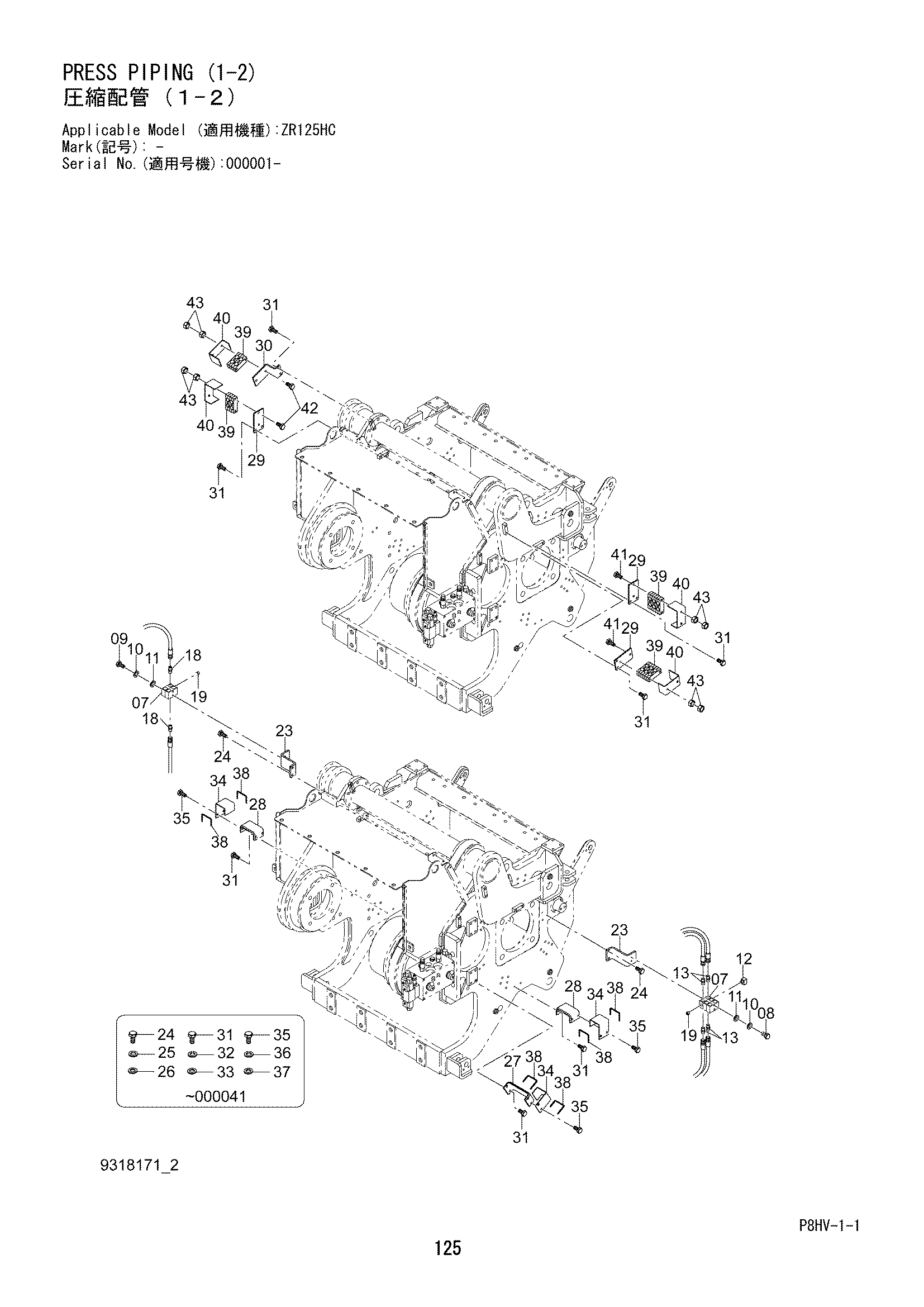

Заводская схема «Пресс трубопроводы (1-2)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3119660 | Тройник | 2 |
| 08 | 4718295 | Болт | 2 |
| 09 | 4718666 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | A590108 | Плоская шайба | 4 |
| 12 | 4718479 | Угловой штуцер | 1 |
| 13 | 94-1302 | Разъём | 4 |
| 18 | 94-1302 | Разъём | 2 |
| 19 | 94-2012 | Пробка | 2 |
| 23 | 3119661 | Кронштейн | 2 |
| 24 | J901025 замена: J271025 | Болт | 4 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | A590110 | Плоская шайба | 4 |
| 27 | 3119667 | Кронштейн | 1 |
| 28 | 3119664 | Кронштейн | 2 |
| 29 | 3119662 | Пластина | 3 |
| 30 | 3119666 | Кронштейн | 1 |
| 31 | J901025 замена: J271025 | Болт | 14 |
| 31 | J271025 | Болт с шайбой | 14 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A590910 | Пружинная шайба | 14 |
| 33 | A590110 | Плоская шайба | 14 |
| 34 | 3119663 | Опора | 3 |
| 35 | J901020 замена: J271020 | Болт | 6 |
| 35 | J271020 | Болт с шайбой | 6 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | A590910 | Пружинная шайба | 6 |
| 37 | A590110 | Плоская шайба | 6 |
| 38 | 4676794 | Уплотнение | 6 |
| 39 | 4718477 | Хомут | 20 |
| 40 | 3119665 | Опора | 4 |
| 41 | J901004 | Болт | 4 |
| 42 | J901090 | Болт | 4 |
| 43 | J950010 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
