Таил вал группа — HITACHI ZR125HC

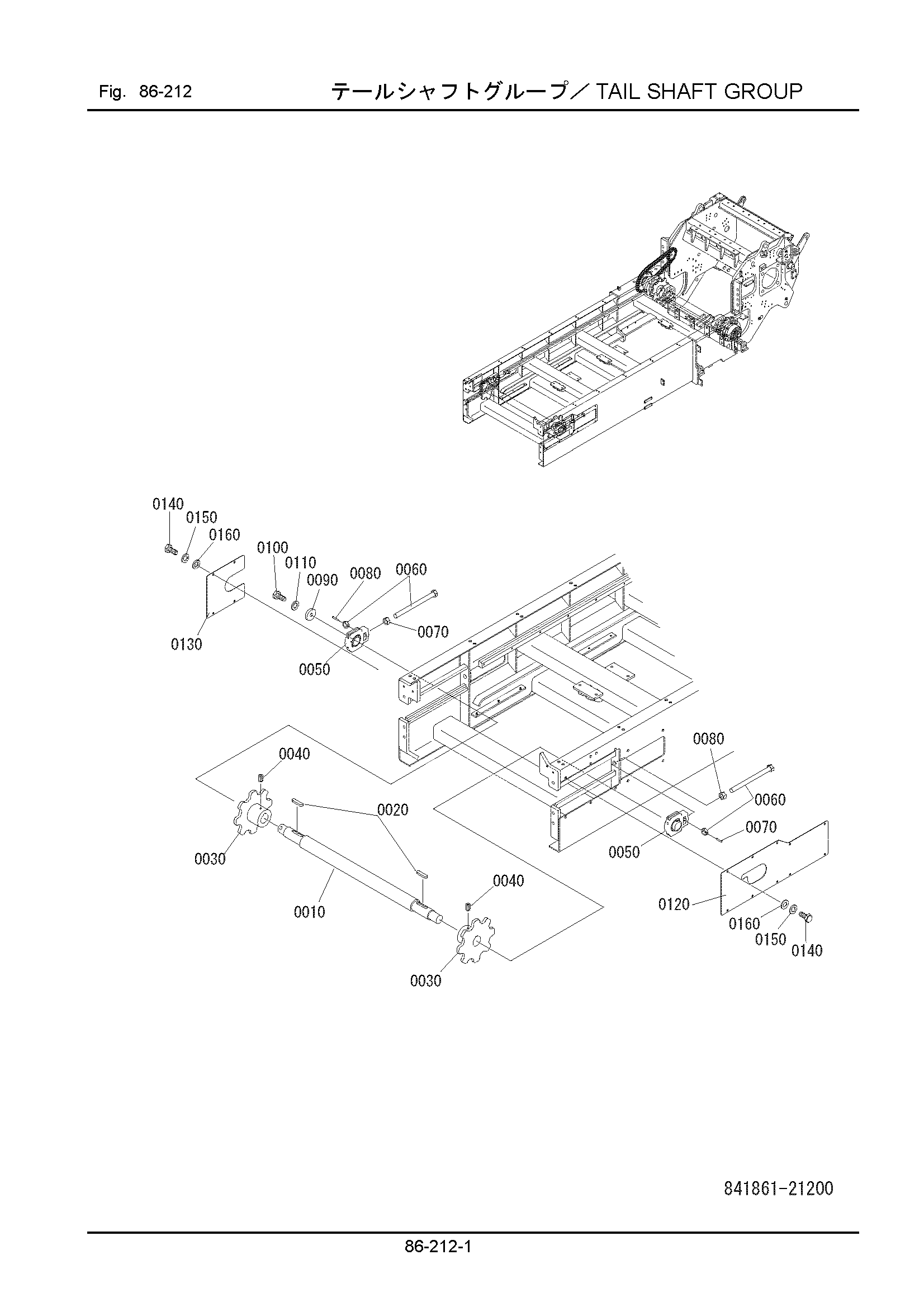

Заводская схема «Таил вал группа» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-21210 | Вал | 1 |
| 0020 | 840861-21140 | Шпонка | 2 |
| 0030 | 840861-21260 | Звёздочка | 2 |
| 0040 | 101521-10014 | Винт | 8 |
| 0050 | 841861-21220 | Блок подшипник. AS | 2 |
| 0060 | 841861-21230 | Болт | 2 |
| 0070 | 111311-05036 | Палец, пружина | 2 |
| 0080 | 103312-24190 | Гайка | 2 |
| 0090 | 840861-21280 | Пластина | 1 |
| 0100 | 100112-20050 | Болт | 1 |
| 0110 | 108002-20051 | W/S | 1 |
| 0120 | 841861-21240 | Крышка | 1 |
| 0130 | 841861-21250 | Крышка | 1 |
| 0140 | 100112-10020 | Болт | 14 |
| 0150 | 108002-10025 | W/S | 14 |
| 0160 | 108202-10020 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
