Хаткх группа — HITACHI ZR125HC

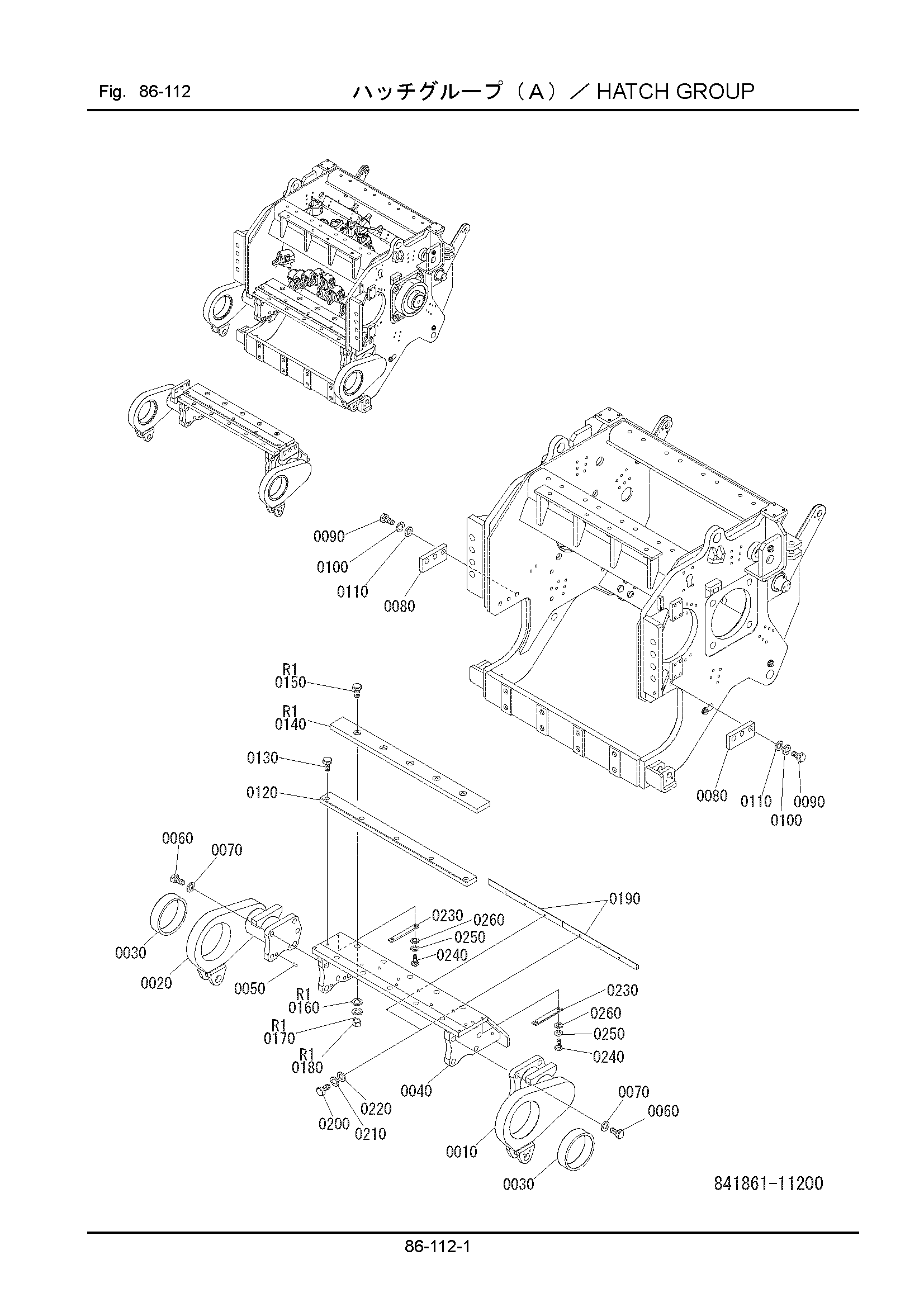

Заводская схема «Хаткх группа» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-11210 | Кронштейн | 1 |
| 0020 | 841861-11220 | Кронштейн | 1 |
| 0030 | 840861-11230 | Втулка | 2 |
| 0040 | 841861-11230 | Опора | 1 |
| 0050 | 810851-00110 | Палец | 2 |
| 0060 | 100122-24070 | Болт | 10 |
| 0070 | 108002-24059 | W/S | 10 |
| 0080 | 840861-11280 | Ограничитель | 2 |
| 0090 | 100122-20060 | Болт | 6 |
| 0100 | 108002-20051 | W/S | 6 |
| 0110 | 610511-51160 | Шайба | 6 |
| 0120 | 841861-11240 | Пластина, задний | 1 |
| 0130 | 100921-12030 | Болт | 5 |
| 0150 | 314811-21150 | Болт | 5 |
| 0160 | 610511-51160 | Шайба | 5 |
| 0170 | 108002-20051 | W/S | 5 |
| 0180 | 341922-11180 | Гайка | 5 |
| 0190 | 841861-11260 | Пластина, уплотнение | 2 |
| 0200 | 100112-10030 | Болт | 6 |
| 0210 | 108002-10025 | W/S | 6 |
| 0220 | 322621-11350 | Шайба | 6 |
| 0230 | 841861-11270 | Пластина, уплотнение | 2 |
| 0240 | 100112-08020 | Болт | 4 |
| 0250 | 108002-08020 | W/S | 4 |
| 0260 | 108202-08016 | Шайба | 4 |
| 841861-98110 | Анвил комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
