Гидроцилиндр трубопроводы — HITACHI ZR125HC

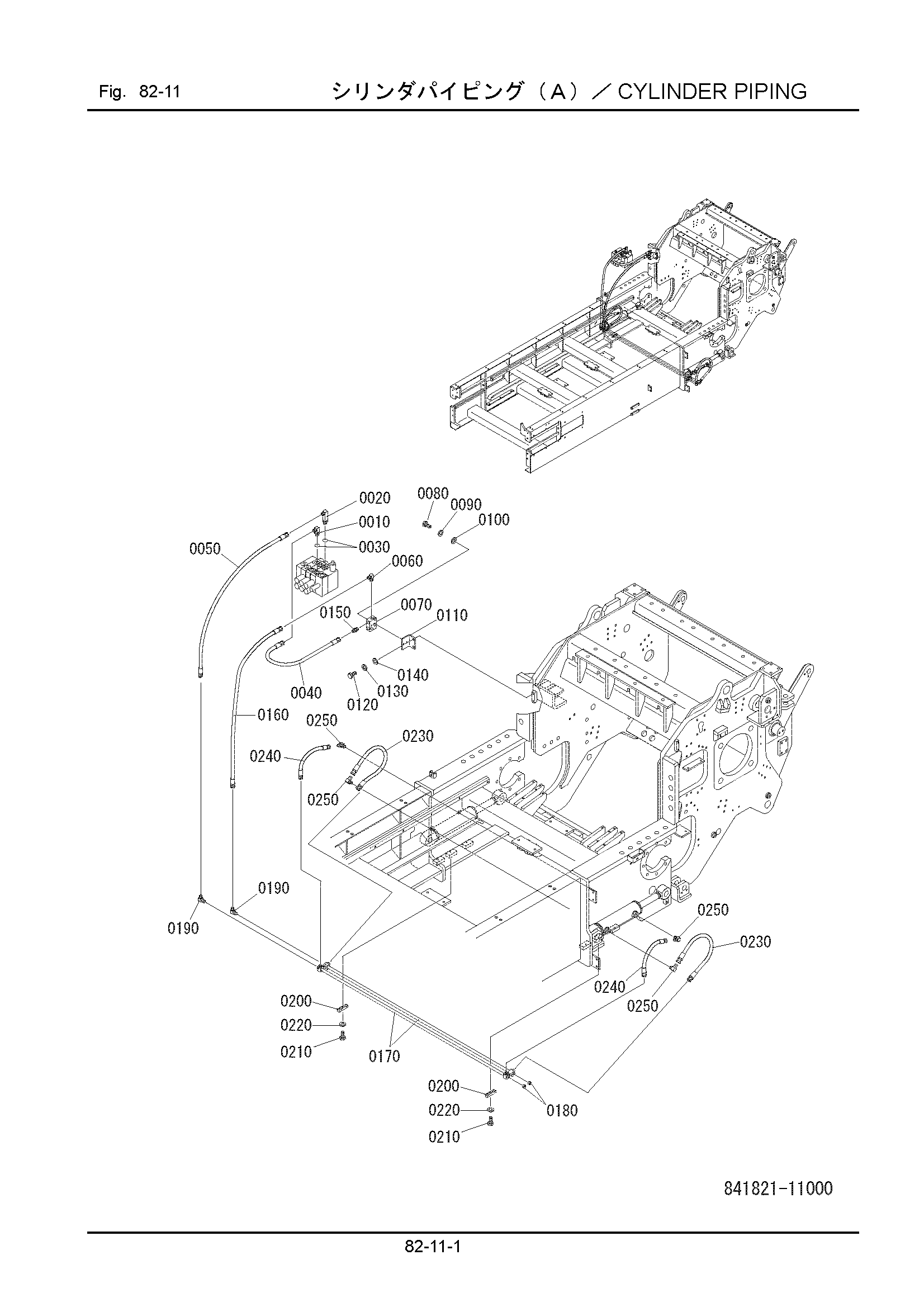

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-04030 | Угловой штуцер | 1 |
| 0020 | 124304-04030 | Угловой штуцер | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 125240-09090 | Шланг | 1 |
| 0050 | 125240-09120 | Шланг | 1 |
| 0060 | 123304-03030 | Угловой штуцер | 1 |
| 0070 | 841821-11120 | Тройник | 1 |
| 0080 | 100112-08040 | Болт | 2 |
| 0090 | 108002-08020 | W/S | 2 |
| 0100 | 108202-08016 | Шайба | 2 |
| 0110 | 841821-11130 | Кронштейн | 1 |
| 0120 | 100112-10025 | Болт | 2 |
| 0130 | 108002-10025 | W/S | 2 |
| 0140 | 108202-10020 | Шайба | 2 |
| 0150 | 123301-03030 | Разъём | 1 |
| 0160 | 125240-09120 | Шланг | 1 |
| 0170 | 841271-12110 | Трубка | 2 |
| 0180 | 123213-03000 | Пробка | 2 |
| 0190 | 123304-03030 | Угловой штуцер | 2 |
| 0200 | 331901-16170 | Держатель | 2 |
| 0210 | 100112-10040 | Болт | 2 |
| 0220 | 108002-10025 | W/S | 2 |
| 0230 | 125240-09060 | Шланг | 2 |
| 0240 | 125240-09035 | Шланг | 2 |
| 0250 | 123304-03030 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
