Крышка (3-2) — HITACHI ZR125HC

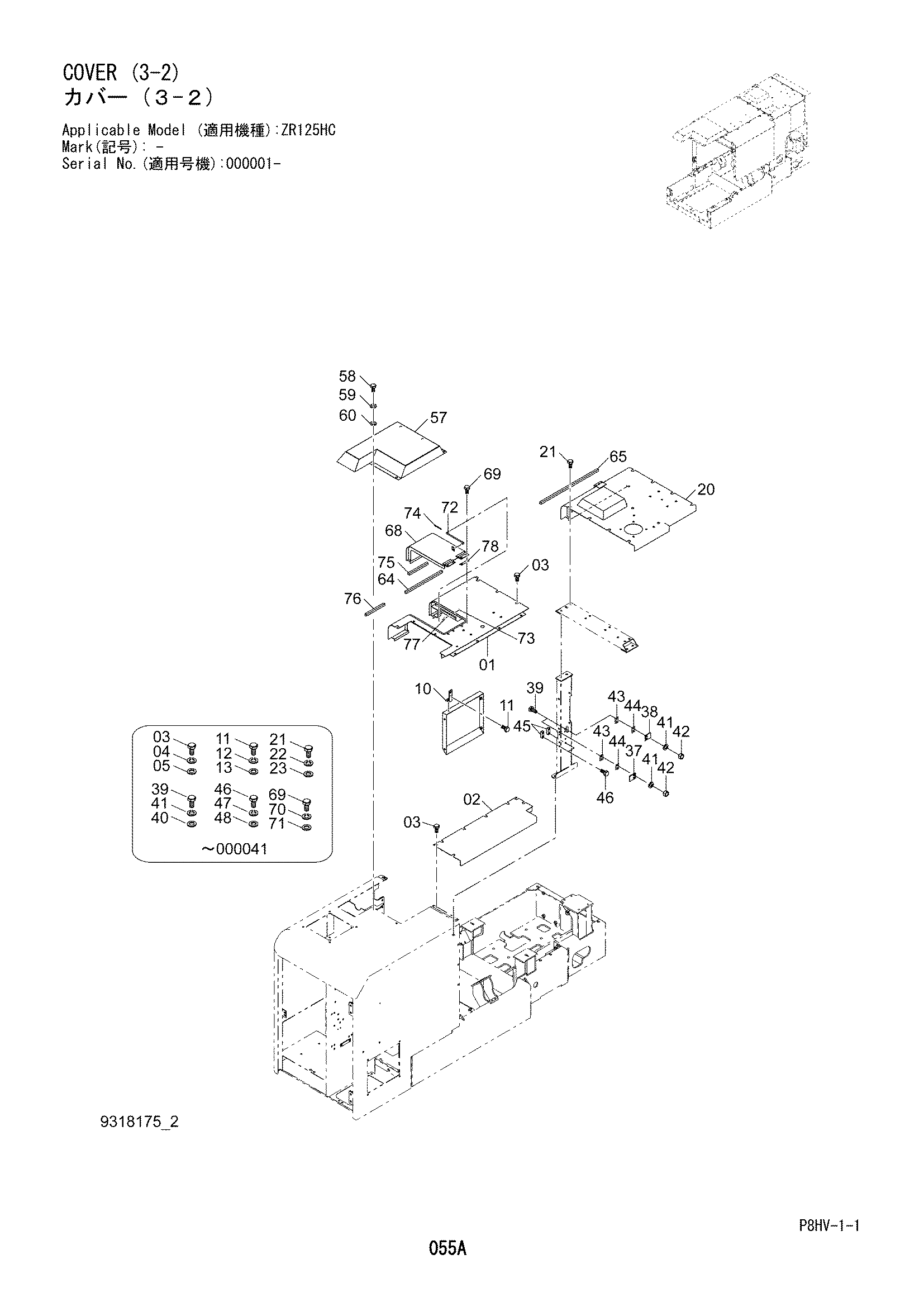

Заводская схема «Крышка (3-2)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013263 | Крышка | 1 |
| 02 | 7059508 | Крышка | 1 |
| 03 | J901230 замена: J281230 | Болт | 12 |
| 03 | J281230 | Болт с шайбой | 12 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | A590912 | Пружинная шайба | 12 |
| 05 | 4717547 | Шайба | 12 |
| 10 | 8123154 | Кронштейн | 1 |
| 11 | J901030 замена: J281030 | Болт | 3 |
| 11 | J281030 | Болт с шайбой | 3 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | A590910 | Пружинная шайба | 3 |
| 13 | 4717541 | Шайба | 3 |
| 20 | 6028379 | Крышка | 1 |
| 21 | J901230 замена: J281230 | Болт | 6 |
| 21 | J281230 | Болт с шайбой | 6 |
| 21A | J901230 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | 4717547 | Шайба | 6 |
| 37 | 3119634 | Пластина | 1 |
| 38 | 3119635 | Пластина | 1 |
| 39 | J901030 замена: J271030 | Болт | 4 |
| 39 | J271030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | A590110 | Плоская шайба | 8 |
| 41 | A590110 | Плоская шайба | 4 |
| 42 | J950010 | Гайка | 4 |
| 43 | 3119599 | Регулировочная шайба 3.0mm | 2 |
| 44 | 3119628 | Регулировочная шайба 1.0mm | 2 |
| 45 | 3119636 | Опора | 2 |
| 46 | J901030 замена: J271025 | Болт | 4 |
| 46 | J271025 | Болт с шайбой | 4 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | A590910 | Пружинная шайба | 4 |
| 48 | A590110 | Плоская шайба | 4 |
| 57 | 6028382 | Крышка | 1 |
| 58 | J901025 | Болт | 5 |
| 59 | A590910 | Пружинная шайба | 5 |
| 60 | 4717541 | Шайба | 5 |
| 64 | 4716894 | Уплотнение | 1 |
| 65 | 4704918 | Уплотнение | 1 |
| 68 | 6028383 | Крышка | 1 |
| 69 | J901025 замена: J271025 | Болт | 4 |
| 69 | J271025 | Болт с шайбой | 4 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | A590910 | Пружинная шайба | 4 |
| 71 | A590110 | Плоская шайба | 4 |
| 72 | 3119675 | Стойка | 1 |
| 73 | A590108 | Плоская шайба | 1 |
| 74 | A762516 | Шплинт | 1 |
| 75 | 4660231 | Уплотнение | 1 |
| 76 | 4714974 | Уплотнение | 1 |
| 77 | A590110 | Плоская шайба | 1 |
| 78 | 3119676 | Регулировочная шайба 0.5mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
