Гидроцилиндр трубопроводы — HITACHI ZR125HC

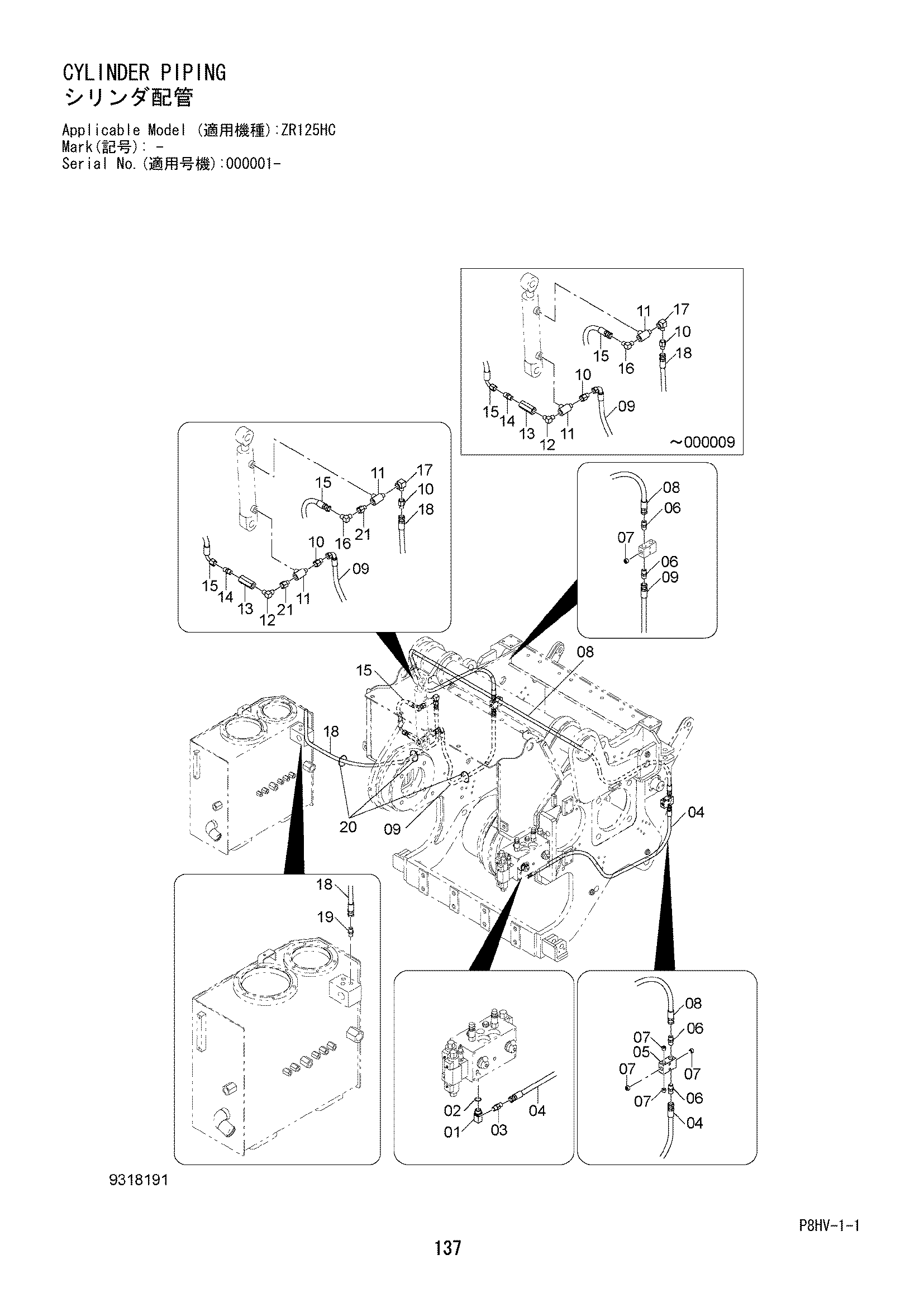

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718704 | Угловой штуцер | 1 |
| 02 | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 3119696 | Разъём | 1 |
| 04 | 4159509 | Шланг | 1 |
| 05 | 3119660 | Тройник | 1 |
| 06 | 94-1302 | Разъём | 4 |
| 07 | 94-2012 | Пробка | 5 |
| 08 | 3119717 | Шланг | 1 |
| 09 | 3119746 | Шланг | 1 |
| 10 | 4718712 | Переходник | 2 |
| 11 | 4718615 | Тройник | 2 |
| 12 | 4718585 | Угловой штуцер | 1 |
| 13 | 4686989 | Клапан | 1 |
| 14 | 94-1302 | Разъём | 1 |
| 15 | 4086612 | Шланг | 1 |
| 16 | 94-1402 | Угловой штуцер | 1 |
| 17 | 94-0631 | Угловой штуцер | 1 |
| 18 | 4079762 | Шланг | 1 |
| 19 | 94-1302 | Разъём | 1 |
| 20 | 4718643 | Хомут трос | 3 |
| 21 | 4718709 | Переходник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
