Конвейер крышка — HITACHI ZR125HC

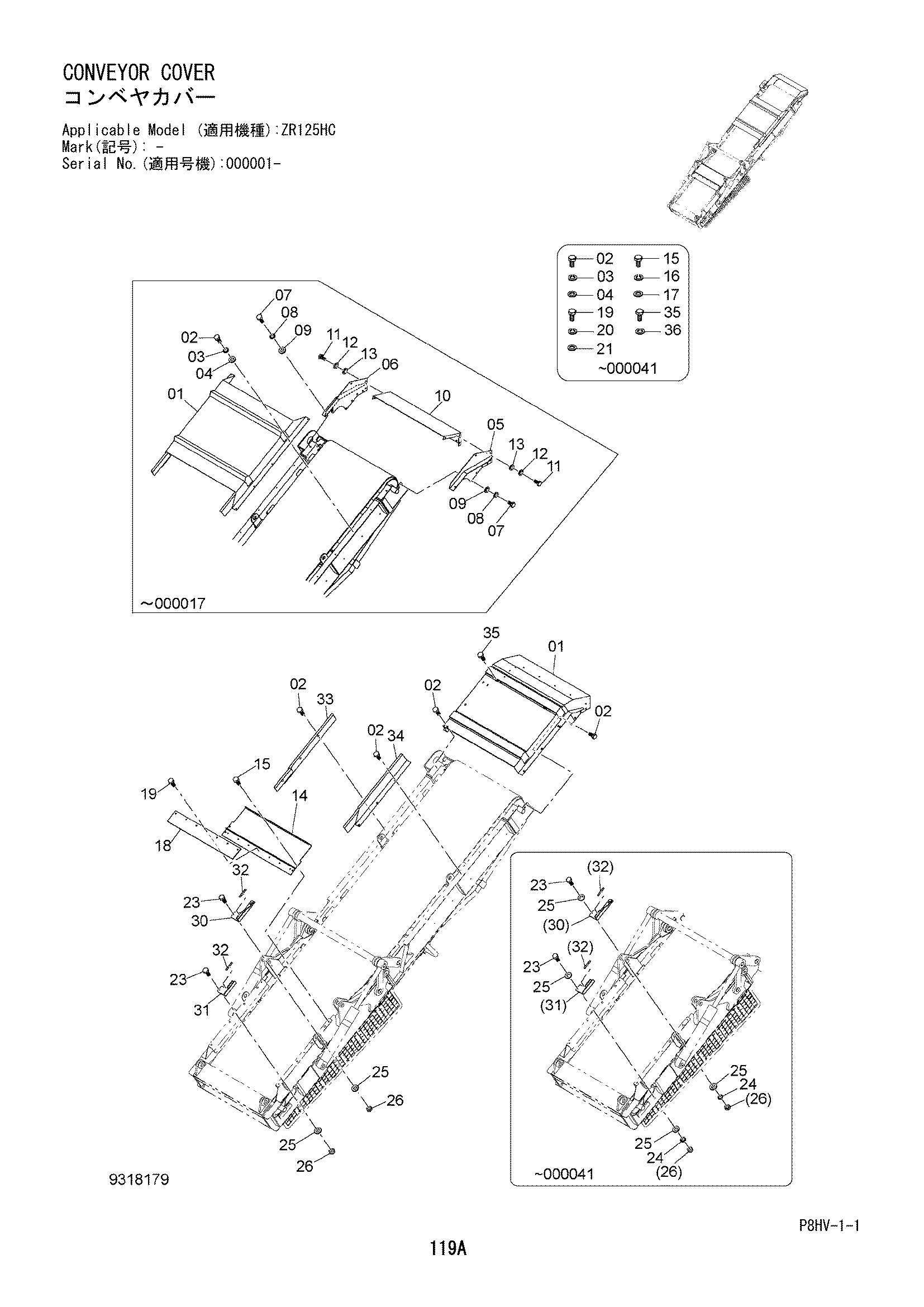

Заводская схема «Конвейер крышка» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	841621-15110	Крышка	1
01	5013247	Крышка	1
02	J901016	Болт	10
02	J901016 замена: J281020	Болт	16
02	J281020	Болт с шайбой	16
02A	J901020	Болт	1
02B	4486055	Шайба	1
03	A590910	Пружинная шайба	10
03	A590910	Пружинная шайба	16
04	4717541	Шайба	10
04	4717541	Шайба	16
05	841621-15150	Крышка	1
06	841621-15160	Крышка	1
07	J901016	Болт	6
08	A590910	Пружинная шайба	6
09	4718560	Шайба	6
10	841621-15120	Крышка	1
11	J901020	Болт	8
12	A590910	Пружинная шайба	8
13	4718560	Шайба	8
14	7059478	Крышка	1
15	J901230 замена: J271230	Болт	4
15	J271230	Болт с шайбой	4
15A	J901230	Болт	1
15B	J222012	Шайба	1
16	A590912	Пружинная шайба	4
17	A590112	Плоская шайба	4
18	2059267	Резиновая прокладка	1
19	J901030 замена: J281025	Болт	7
19	J281025	Болт с шайбой	7
19A	J901025	Болт	1
19B	4486055	Шайба	1
20	A590910	Пружинная шайба	7
21	4718560	Шайба	7
23	J901030 замена: J281030	Болт	2
23	J281030	Болт с шайбой	2
23A	J901030	Болт	1
23B	4486055	Шайба	1
24	A590910	Пружинная шайба	2
25	4718560	Шайба	4
25	4718560	Шайба	2
26	J950010	Гайка	2
30	8123131	Держатель	1
31	8123132	Держатель	1
32	4718562	Резиновая прокладка	2
33	7059479	Крышка (левый)	1
34	7059480	Крышка (правый)	1
35	J901016 замена: J271016	Болт	2
35	J271016	Болт с шайбой	2
35A	J901016	Болт	1
35B	J222010	Шайба	1
36	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
