A хаткх группа — HITACHI ZR125HC

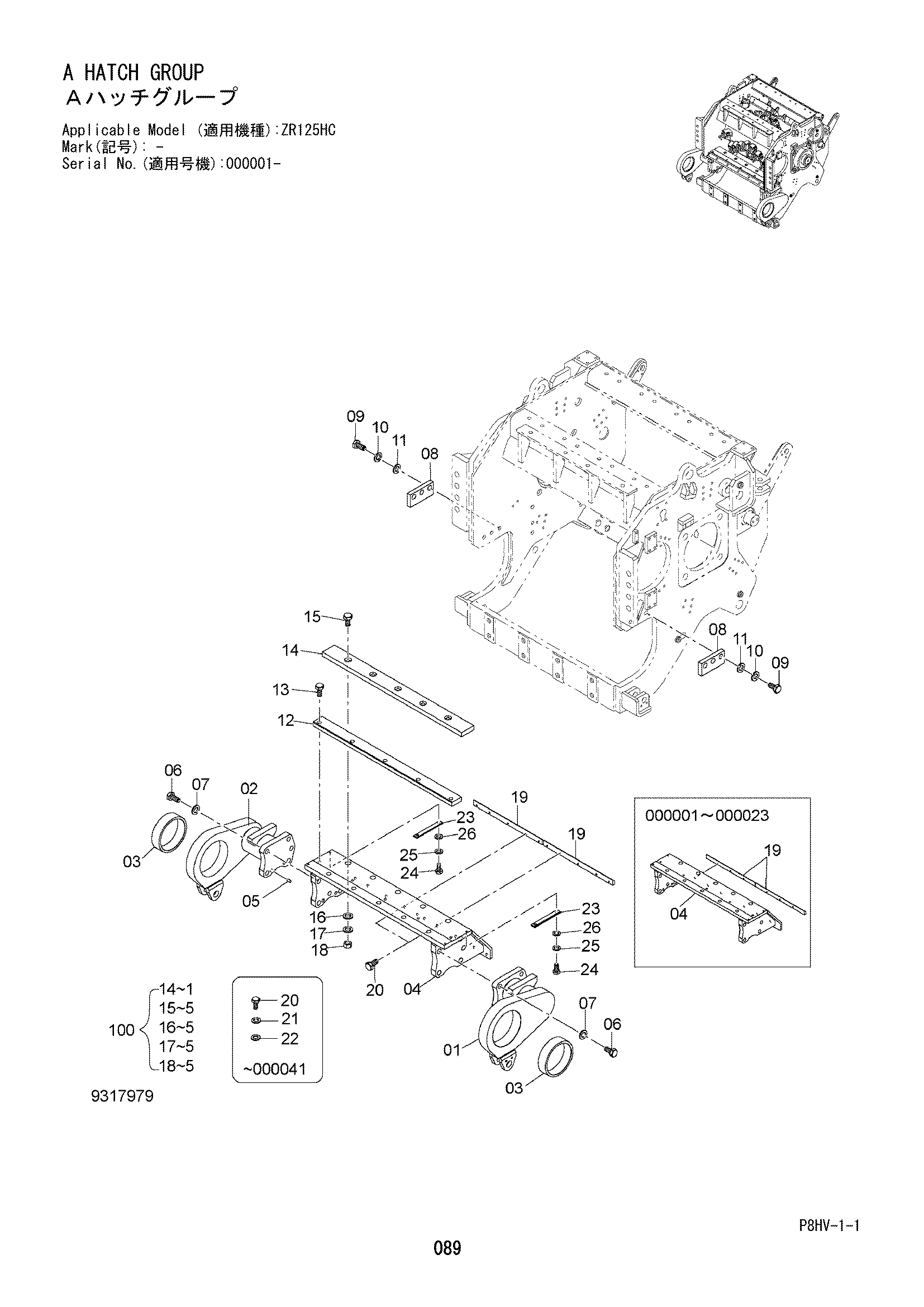

Заводская схема «A хаткх группа» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059448 | Кронштейн | 1 |
| 02 | 7059449 | Кронштейн | 1 |
| 03 | 2059252 | Втулка | 2 |
| 04 | 841861-11230 замена: 6028346 | Опора | 1 |
| 04 | 6028346 | Опора | 1 |
| 05 | 4717759 | Палец | 2 |
| 06 | J922470 | Болт | 10 |
| 07 | J257224 | Пружинная шайба | 10 |
| 08 | 3119544 | Ограничитель | 2 |
| 09 | J922060 | Болт | 6 |
| 10 | J257220 | Пружинная шайба | 6 |
| 11 | J222020 | Шайба | 6 |
| 12 | 2059229 | Пластина задний | 1 |
| 13 | M341230 | Болт | 5 |
| 15 | 4717760 | Болт | 5 |
| 16 | J222020 | Шайба | 5 |
| 17 | J257220 | Пружинная шайба | 5 |
| 18 | 4717761 | Гайка | 5 |
| 19 | 841861-11260 | Пластина уплотнение | 2 |
| 19 | 2059231 | Пластина уплотнение | 2 |
| 20 | J901030 | Болт | 6 |
| 20 | J901030 замена: J281030 | Болт | 10 |
| 20 | J281030 | Болт с шайбой | 10 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | A590910 | Пружинная шайба | 6 |
| 21 | A590910 | Пружинная шайба | 10 |
| 22 | 4717541 | Шайба | 6 |
| 22 | 4717541 | Шайба | 10 |
| 23 | 3119549 | Пластина уплотнение | 2 |
| 24 | 4717545 | Болт | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | 4717542 | Шайба | 4 |
| 100 | 9320395 | Анвил комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
