Электрооборудование — HITACHI ZR125HC

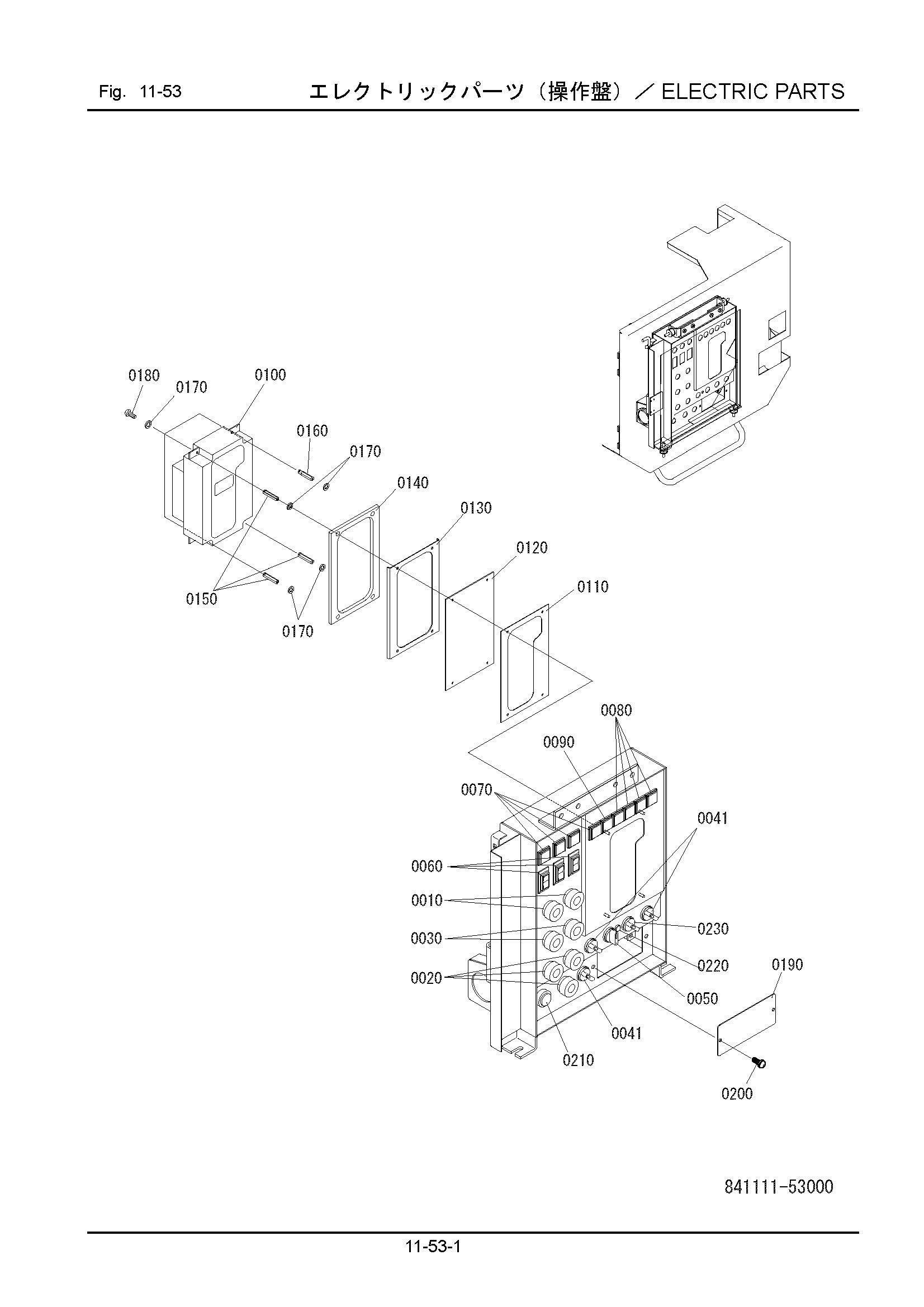

Заводская схема «Электрооборудование» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841111-53110 | Выключатель G | 2 |
| 0020 | 841111-53120 | Выключатель Y | 3 |
| 0030 | 841111-53130 | Выключатель B | 2 |
| 0041 | 841111-53140 | Выключатель, селектор | 3 |
| 0050 | 841111-53150 | Выключатель, селектор | 1 |
| 0060 | 840121-57210 | Выключатель | 3 |
| 0070 | 841111-53160 | Освещение, пилотный A | 4 |
| 0080 | 841111-53170 | Освещение, пилотный R | 4 |
| 0090 | 841111-53260 | Освещение, пилотный G | 1 |
| 0100 | 841111-53180 | Монитор | 1 |
| 0110 | 841111-53190 | Резиновая прокладка | 1 |
| 0120 | 841111-53210 | Пластина | 1 |
| 0130 | 841111-53220 | Пластина | 1 |
| 0140 | 841111-53230 | Резиновая прокладка | 1 |
| 0150 | 841111-53240 | Проставка | 3 |
| 0160 | 841111-53250 | Проставка | 1 |
| 0170 | 108002-04010 | W/S | 8 |
| 0180 | 101002-04010 | Винт | 4 |
| 0190 | 832621-11360 | Пластина | 1 |
| 0200 | 314511-12240 | Винт | 4 |
| 0210 | 841111-53270 | Выключатель, стартер | 1 |
| 0220 | 841111-53280 | Освещение, пилотный | 1 |
| 0230 | 841111-53290 | Выключатель, селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
