Топливный бак — HITACHI ZR125HC

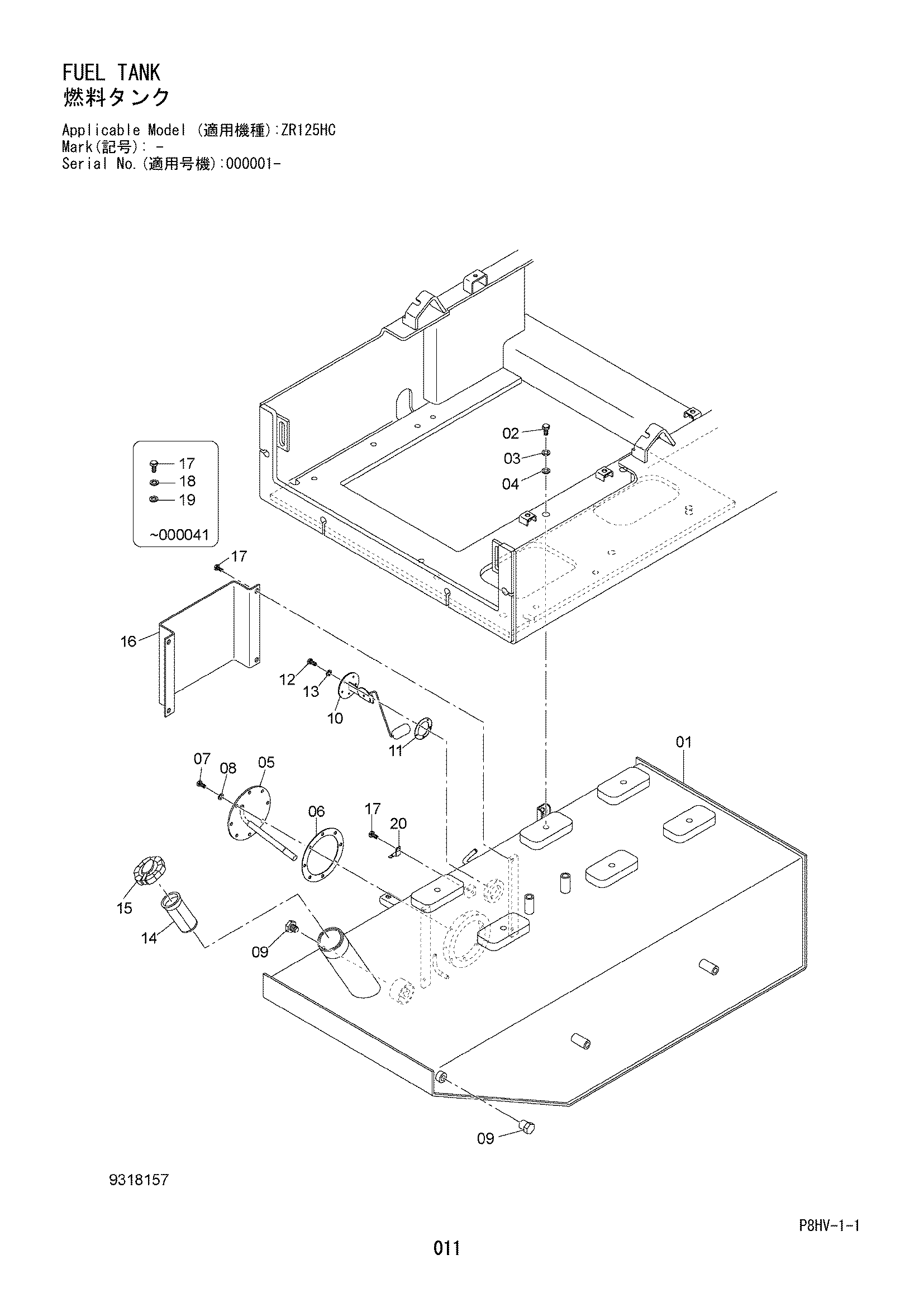

Заводская схема «Топливный бак» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 841061-11110 замена: 5013223 | Топливный бак | 1 |
| 01 | 5013223 | Топливный бак | 1 |
| 02 | J901645 | Болт | 6 |
| 03 | A590916 | Пружинная шайба | 6 |
| 04 | J222016 | Шайба | 6 |
| 05 | 7059360 | Фланец | 1 |
| 06 | 4717767 | Прокладка | 1 |
| 07 | 4718667 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | 447483 | Пробка | 1 |
| 09 | 447483 | Пробка | 2 |
| 10 | 4679646 | Поплавок | 1 |
| 11 | 4269607 | Манжета | 1 |
| 12 | 4717851 | Болт | 5 |
| 13 | A590905 | Пружинная шайба | 5 |
| 14 | 323066-11150 | Сетчатый фильтр | 1 |
| 14 | 4679649 | Сетчатый фильтр | 1 |
| 15 | 323066-11130 | Колпачок | 1 |
| 15 | 4679881 | Колпачок | 1 |
| 16 | 3119520 | Крышка | 1 |
| 17 | J901020 замена: J271016 | Болт | 5 |
| 17 | J271016 | Болт с шайбой | 5 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A590910 | Пружинная шайба | 5 |
| 19 | A590110 | Плоская шайба | 5 |
| 20 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
