Бункер рама — HITACHI ZR125HC

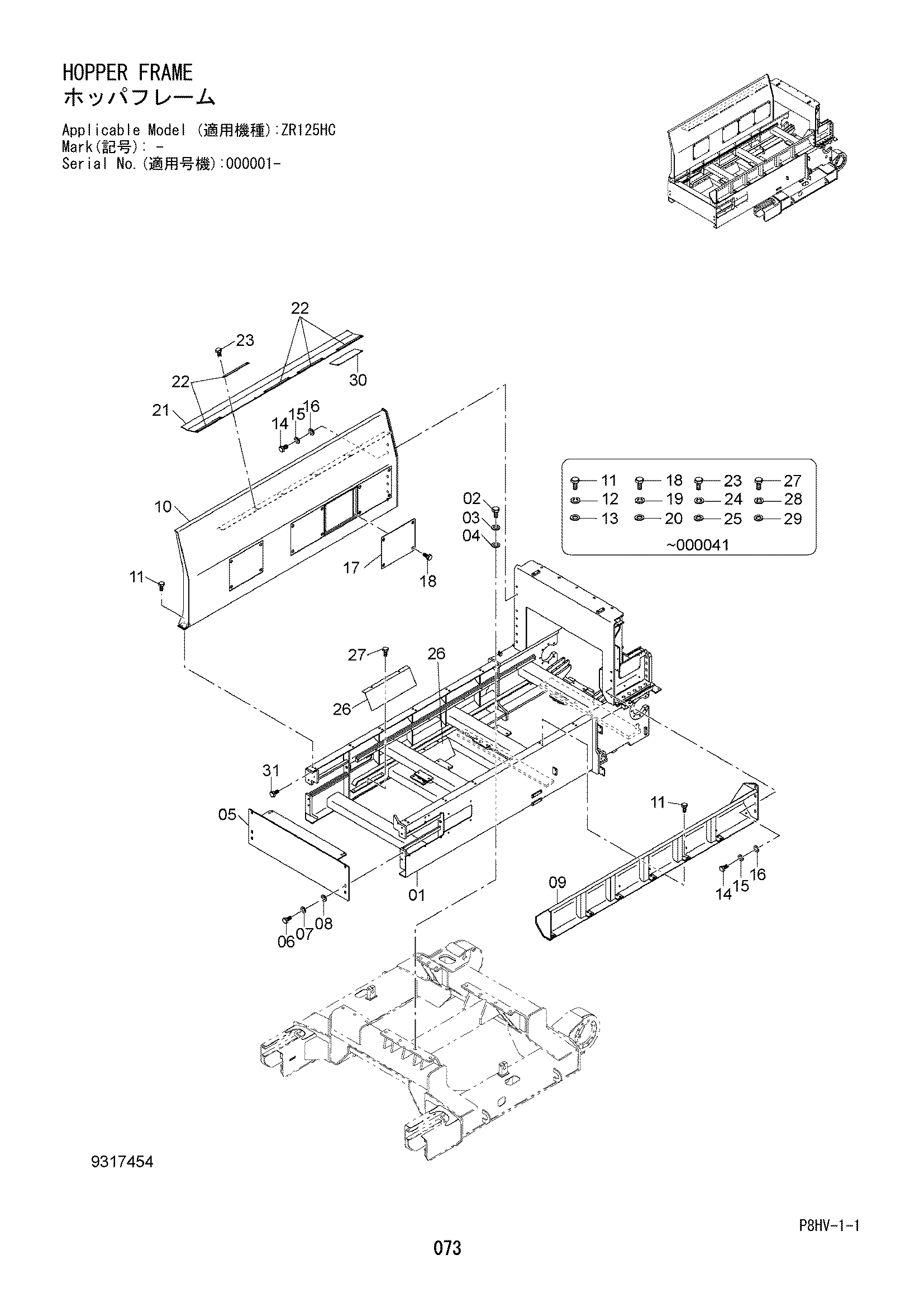

Заводская схема «Бункер рама» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013181 | Рама бункер | 1 |
| 02 | J922480 | Болт | 8 |
| 03 | J257224 | Пружинная шайба | 8 |
| 04 | J222024 | Шайба | 8 |
| 05 | 7059355 | Крышка | 1 |
| 06 | J901635 | Болт | 6 |
| 07 | A590916 | Пружинная шайба | 6 |
| 08 | J222016 | Шайба | 6 |
| 09 | 841611-22120 | Защитный кожух | 1 |
| 09 | 5013207 | Защитный кожух | 1 |
| 10 | 5013208 | Защитный кожух | 1 |
| 11 | J901240 замена: J281240 | Болт | 24 |
| 11 | J281240 | Болт с шайбой | 24 |
| 11A | J901240 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | A590912 | Пружинная шайба | 24 |
| 13 | J222012 | Шайба | 24 |
| 14 | J901650 | Болт | 11 |
| 15 | A590916 | Пружинная шайба | 11 |
| 16 | J222016 | Шайба | 11 |
| 17 | 7059356 | Крышка | 4 |
| 18 | J901025 замена: J271025 | Болт | 16 |
| 18 | J271025 | Болт с шайбой | 16 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A590910 | Пружинная шайба | 16 |
| 20 | A590110 | Плоская шайба | 16 |
| 21 | 2059188 | Резиновая прокладка | 1 |
| 22 | 3119493 | Пластина | 5 |
| 23 | J901030 замена: J271030 | Болт | 10 |
| 23 | J271030 | Болт с шайбой | 10 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A590910 | Пружинная шайба | 10 |
| 25 | A590110 | Плоская шайба | 10 |
| 26 | 3119494 | Крышка | 2 |
| 27 | J901020 замена: J271020 | Болт | 6 |
| 27 | J271020 | Болт с шайбой | 6 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A590910 | Пружинная шайба | 6 |
| 29 | A590110 | Плоская шайба | 6 |
| 30 | 3119513 | Пластина | 1 |
| 31 | J901216 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
