Управление короб — HITACHI ZR125HC

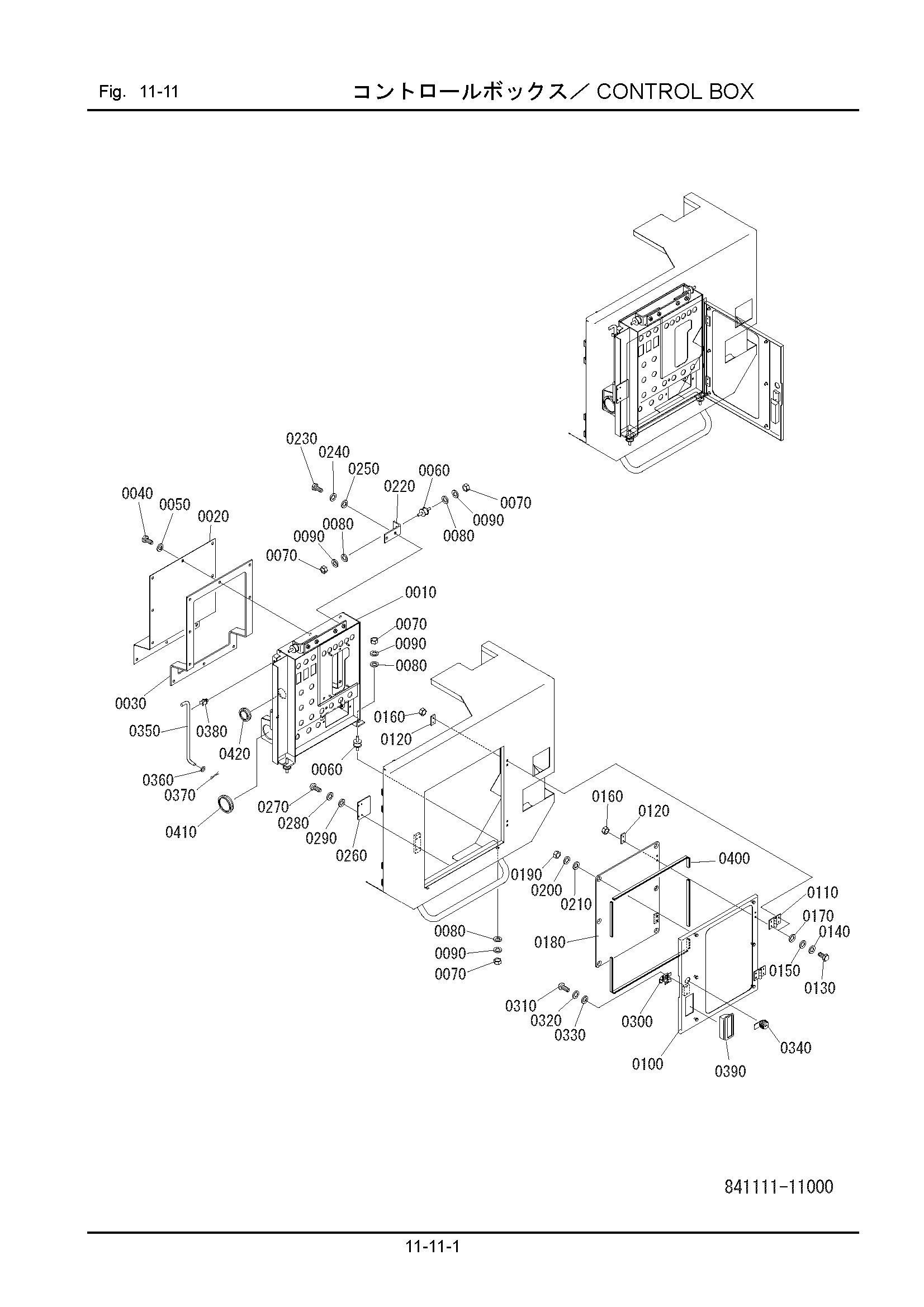

Заводская схема «Управление короб» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841111-11110 | Короб, панель | 1 |
| 0020 | 841111-11120 | Крышка | 1 |
| 0030 | 841111-11180 | Уплотнение | 1 |
| 0040 | 100112-08020 | Болт | 10 |
| 0050 | 840121-57350 | Шайба | 10 |
| 0060 | 322041-21210 | Резиновый, кусион | 4 |
| 0070 | 103312-08065 | Гайка | 8 |
| 0080 | 108202-08016 | Шайба | 8 |
| 0090 | 108002-08020 | W/S | 8 |
| 0100 | 841111-11130 | Крышка | 1 |
| 0110 | 323636-21250 | Петля | 2 |
| 0120 | 323636-21260 | Пластина | 4 |
| 0130 | 100112-05025 | Болт | 8 |
| 0140 | 108002-05013 | W/S | 8 |
| 0150 | 108202-05010 | Шайба | 8 |
| 0160 | 103012-05040 | Гайка | 8 |
| 0170 | 108202-06016 | Шайба | 8 |
| 0180 | 841111-11140 | Крышка | 1 |
| 0190 | 103312-06050 | Гайка | 6 |
| 0200 | 108002-06015 | W/S | 6 |
| 0210 | 338051-15150 | Шайба | 6 |
| 0220 | 841111-11150 | Кронштейн | 2 |
| 0230 | 100112-08020 | Болт | 4 |
| 0240 | 108002-08020 | W/S | 4 |
| 0250 | 108202-08016 | Шайба | 4 |
| 0260 | 841111-11160 | Пластина | 1 |
| 0270 | 101002-04012 | Винт | 4 |
| 0280 | 108002-04010 | W/S | 4 |
| 0290 | 108202-04008 | Шайба | 4 |
| 0300 | 840781-21150 | Защёлка | 1 |
| 0310 | 101002-04008 | Винт | 2 |
| 0320 | 108002-04010 | W/S | 2 |
| 0330 | 108202-04008 | Шайба | 2 |
| 0340 | 360651-42160 | Замок | 1 |
| 0350 | 841111-11170 | Шток | 1 |
| 0360 | 108202-10020 | Шайба | 1 |
| 0370 | 323626-11190 | Стопорный палец | 1 |
| 0380 | 301626-11150 | Держатель, шток | 1 |
| 0390 | 831626-12160 | Рукоятка | 1 |
| 0400 | 146121-11160 | Уплотнение, резиновый | 1 |
| 0410 | 841111-11190 | Уплотнительная втулка | 1 |
| 0420 | 841111-11210 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
