Трубопроводы — HITACHI ZR125HC

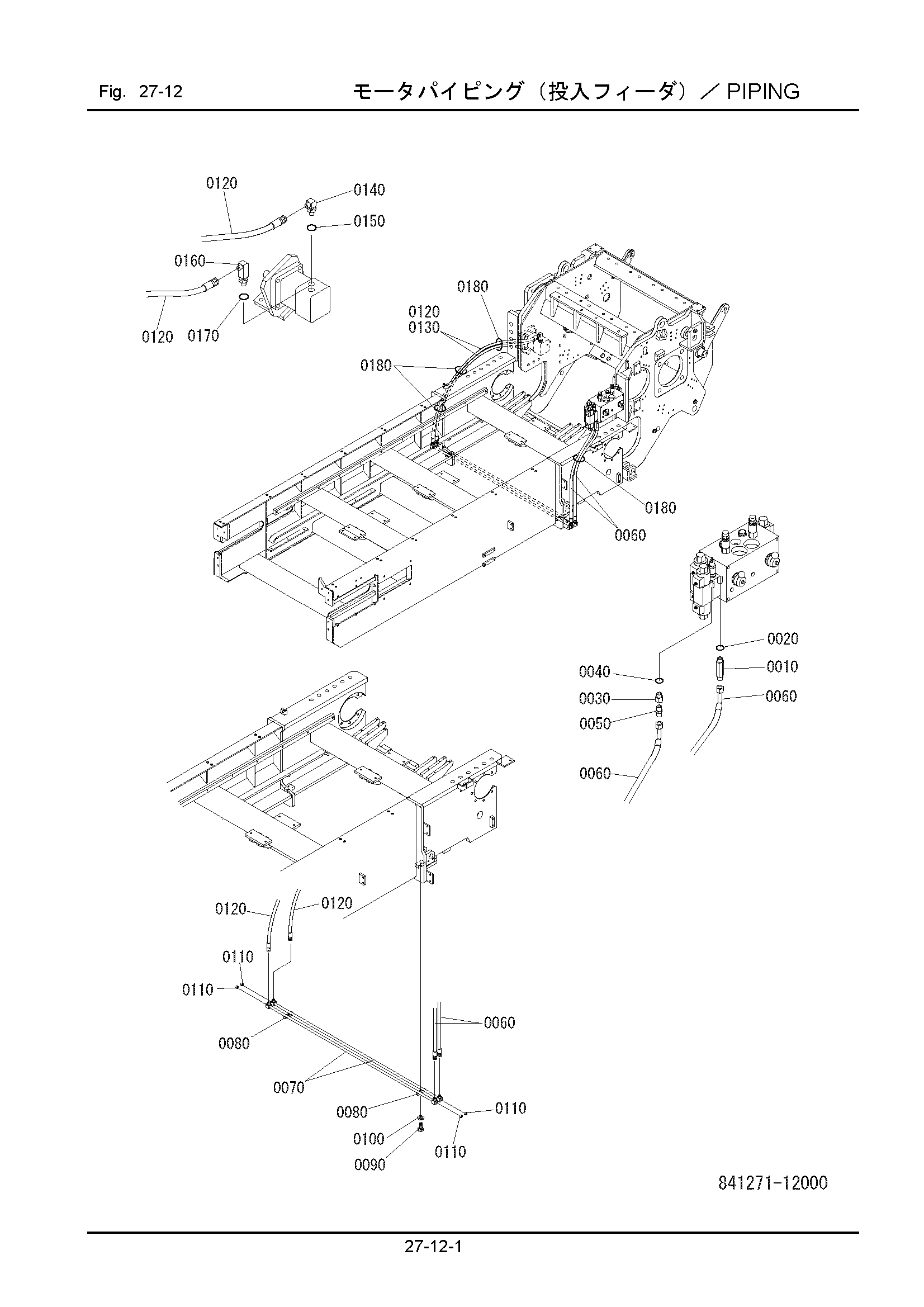

Заводская схема «Трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124302-03000 | Разъём | 1 |
| 0020 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0030 | 124202-03030 | Разъём | 1 |
| 0040 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0050 | 123301-03030 | Разъём | 1 |
| 0060 | 128540-09085 | Шланг | 2 |
| 0070 | 841271-12110 | Трубка | 2 |
| 0080 | 331901-16170 | Держатель | 2 |
| 0090 | 100112-10040 | Болт | 2 |
| 0100 | 108002-10025 | W/S | 2 |
| 0110 | 123213-03000 | Пробка | 4 |
| 0120 | 125240-09145 | Шланг | 2 |
| 0130 | 132110-15145 | Трубка, коил | 2 |
| 0140 | 124303-04030 | Угловой штуцер | 1 |
| 0150 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0160 | 124304-04030 | Угловой штуцер | 1 |
| 0170 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0180 | 130410-10000 | Хомут, трос | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
