Бункер рама — HITACHI ZR125HC

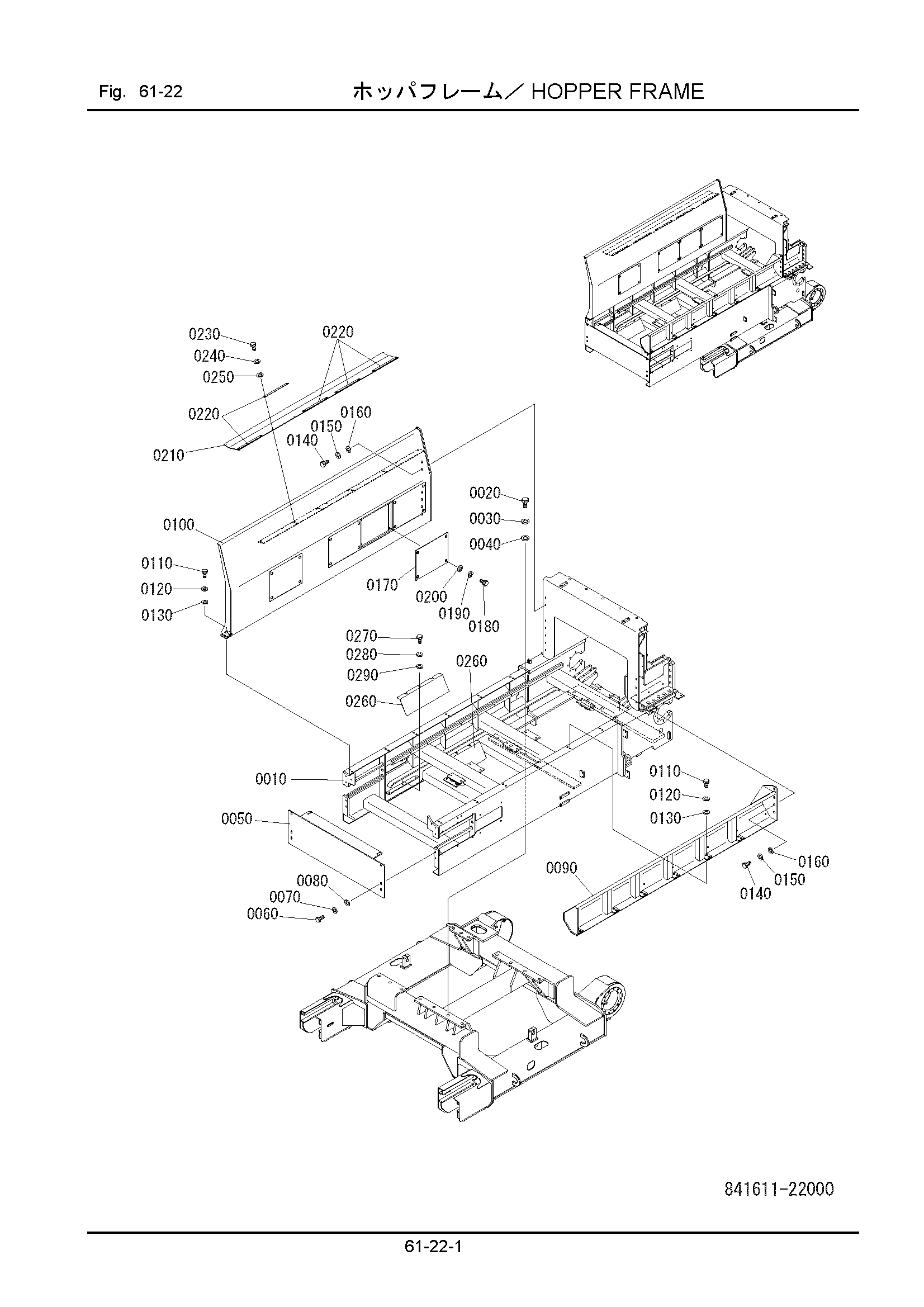

Заводская схема «Бункер рама» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 100112-24080 | Болт | 8 |
| 0030 | 108002-24059 | W/S | 8 |
| 0040 | 321811-11120 | Шайба | 8 |
| 0050 | 841611-22110 | Крышка | 1 |
| 0060 | 100112-16035 | Болт | 6 |
| 0070 | 108002-16040 | W/S | 6 |
| 0080 | 550811-11440 | Шайба | 6 |
| 0090 | 841611-22120 | Защита левый | 1 |
| 0100 | 841611-22130 | Защита правый | 1 |
| 0110 | 100112-12040 | Болт | 24 |
| 0120 | 108002-12030 | W/S | 24 |
| 0130 | 550901-18270 | Шайба | 24 |
| 0140 | 100112-16050 | Болт | 11 |
| 0150 | 108002-16040 | W/S | 11 |
| 0160 | 550811-11440 | Шайба | 11 |
| 0170 | 841611-22140 | Крышка | 4 |
| 0180 | 100112-10025 | Болт | 16 |
| 0190 | 108002-10025 | W/S | 16 |
| 0200 | 108202-10020 | Шайба | 16 |
| 0210 | 841611-22150 | Резиновая прокладка | 1 |
| 0220 | 841611-22160 | Пластина | 5 |
| 0230 | 100112-10030 | Болт | 10 |
| 0240 | 108002-10025 | W/S | 10 |
| 0250 | 108202-10020 | Шайба | 10 |
| 0260 | 841611-22170 | Крышка | 2 |
| 0270 | 100112-10020 | Болт | 6 |
| 0280 | 108002-10025 | W/S | 6 |
| 0290 | 108202-10020 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
