Интеркоолер трубопроводы — HITACHI ZR125HC

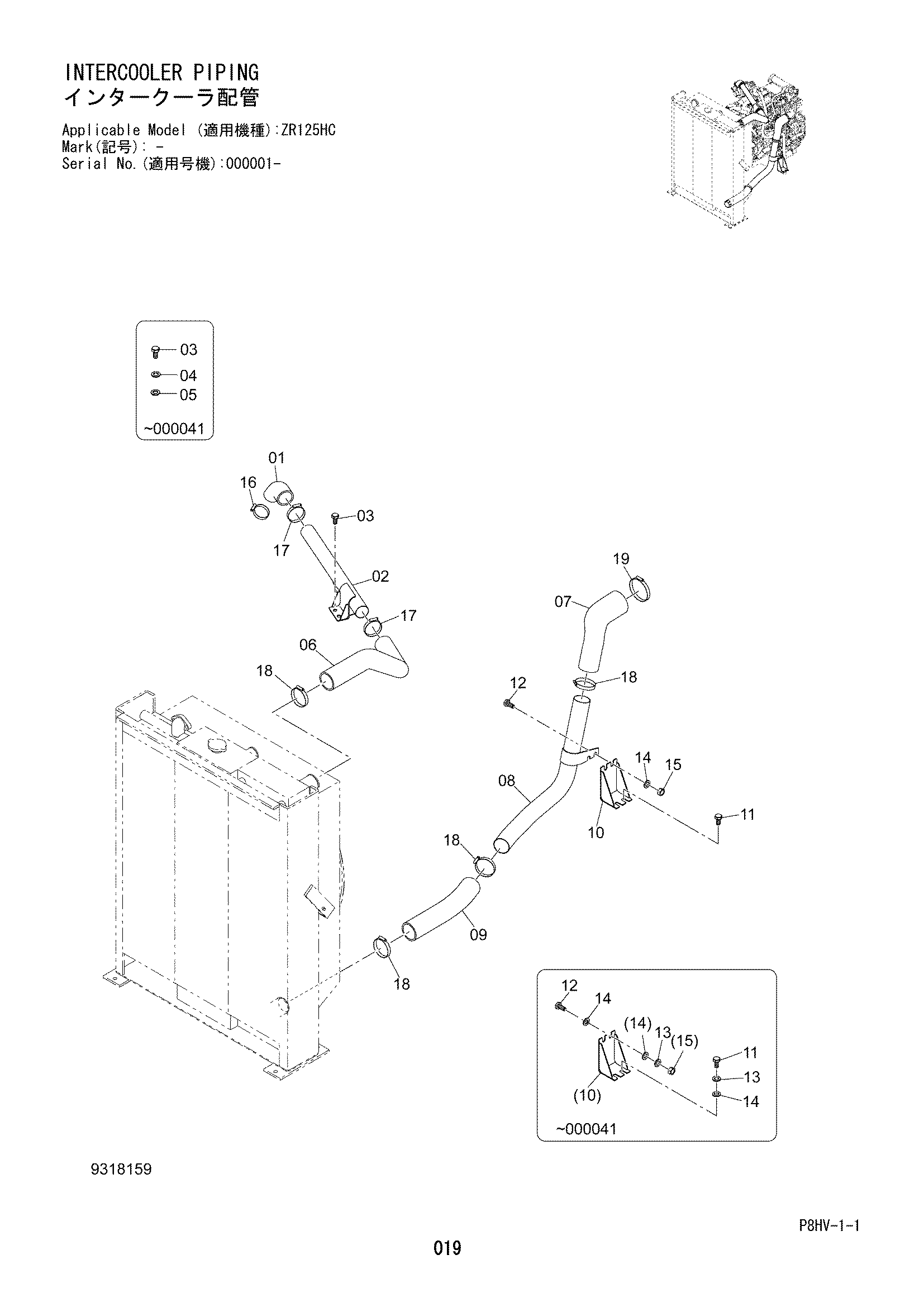

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4643558 | Воздушный шланг | 1 |
| 02 | 8109558 | Трубка воздушный | 1 |
| 03 | J901025 замена: J271025 | Болт | 2 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 06 | 2059253 | Воздушный шланг | 1 |
| 07 | 4643561 | Воздушный шланг | 1 |
| 08 | 6028353 | Трубка воздушный | 1 |
| 09 | 3119550 | Воздушный шланг | 1 |
| 10 | 8123074 | Кронштейн | 1 |
| 11 | J901020 замена: J281020 | Болт | 2 |
| 11 | J281020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J901025 замена: J281025 | Болт | 2 |
| 12 | J281025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4717541 | Шайба | 6 |
| 14 | 4717541 | Шайба | 2 |
| 15 | J950010 | Гайка | 2 |
| 16 | 4504198 | Хомут шланга | 1 |
| 17 | 4504199 | Хомут шланга | 2 |
| 18 | 4504491 | Хомут шланга | 4 |
| 19 | 4503469 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
