Роторная группа — HITACHI ZR125HC

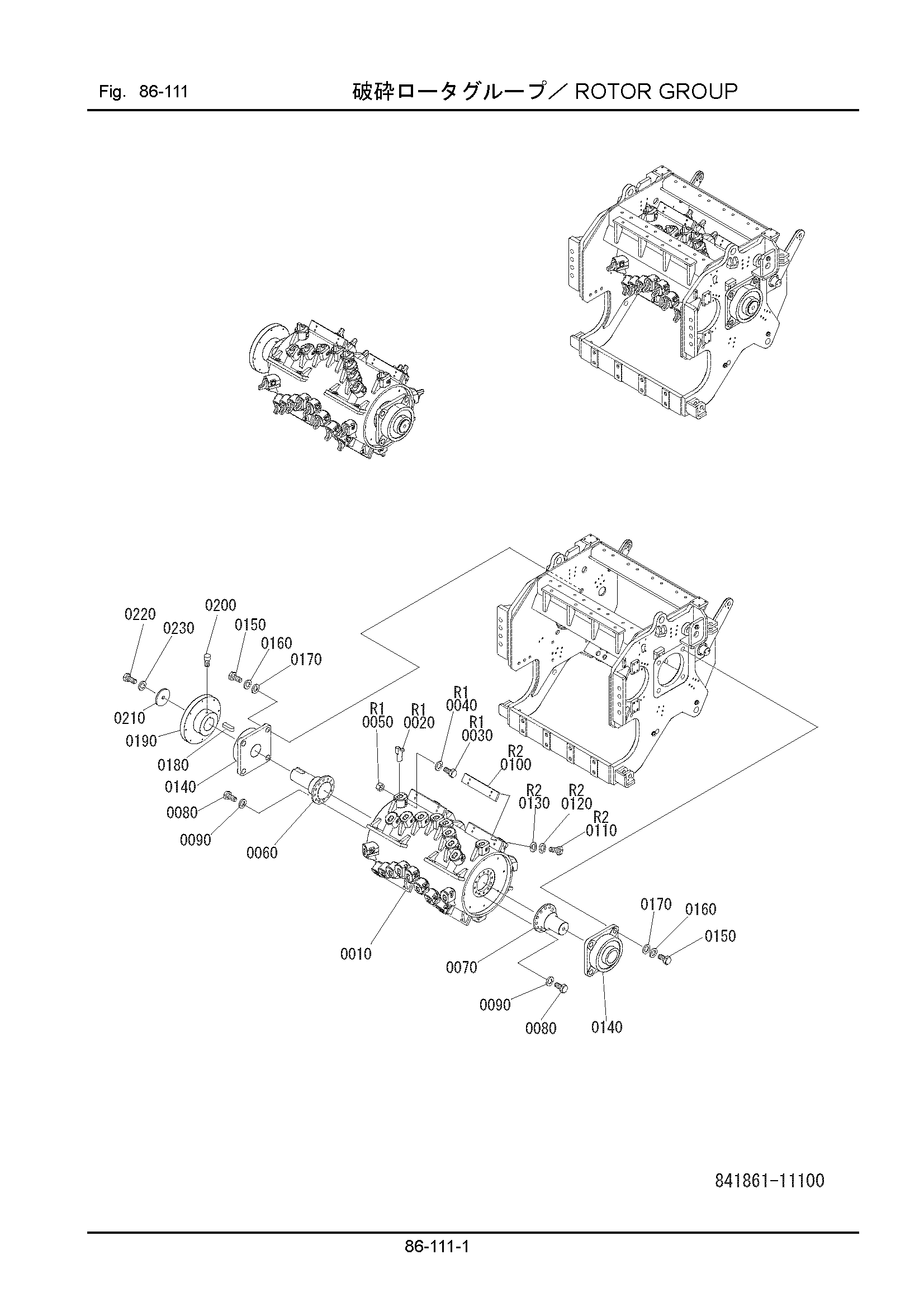

Заводская схема «Роторная группа» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-11110 | Ротор | 1 |
| 0030 | 840861-11470 | Болт | 40 |
| 0040 | 108002-18046 | W/S | 40 |
| 0050 | 840861-11460 | Гайка | 40 |
| 0060 | 841861-11120 | Вал | 1 |
| 0070 | 841861-11130 | Вал | 1 |
| 0080 | 100921-16040 | Болт | 24 |
| 0090 | 108002-16040 | W/S | 24 |
| 0110 | 100122-12040 | Болт | 32 |
| 0120 | 108002-12030 | W/S | 32 |
| 0130 | 108202-12025 | Шайба | 32 |
| 0140 | 841861-11150 | Блок подшипник. AS. | 2 |
| 0150 | 841861-11160 | Болт | 8 |
| 0160 | 108002-33082 | W/S | 8 |
| 0170 | 108202-33050 | Шайба | 8 |
| 0180 | 841861-11170 | Шпонка | 1 |
| 0190 | 841861-11180 | Фланец | 1 |
| 0200 | 101521-12020 | Винт | 2 |
| 0210 | 840861-11380 | Пластина | 1 |
| 0220 | 100112-24050 | Болт | 1 |
| 0230 | 108002-24059 | W/S | 1 |
| 840861-98110 | BIT комплект | 1 | |
| 841861-98210 | Винг комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
