Схреддер трубопроводы (1-1) — HITACHI ZR125HC

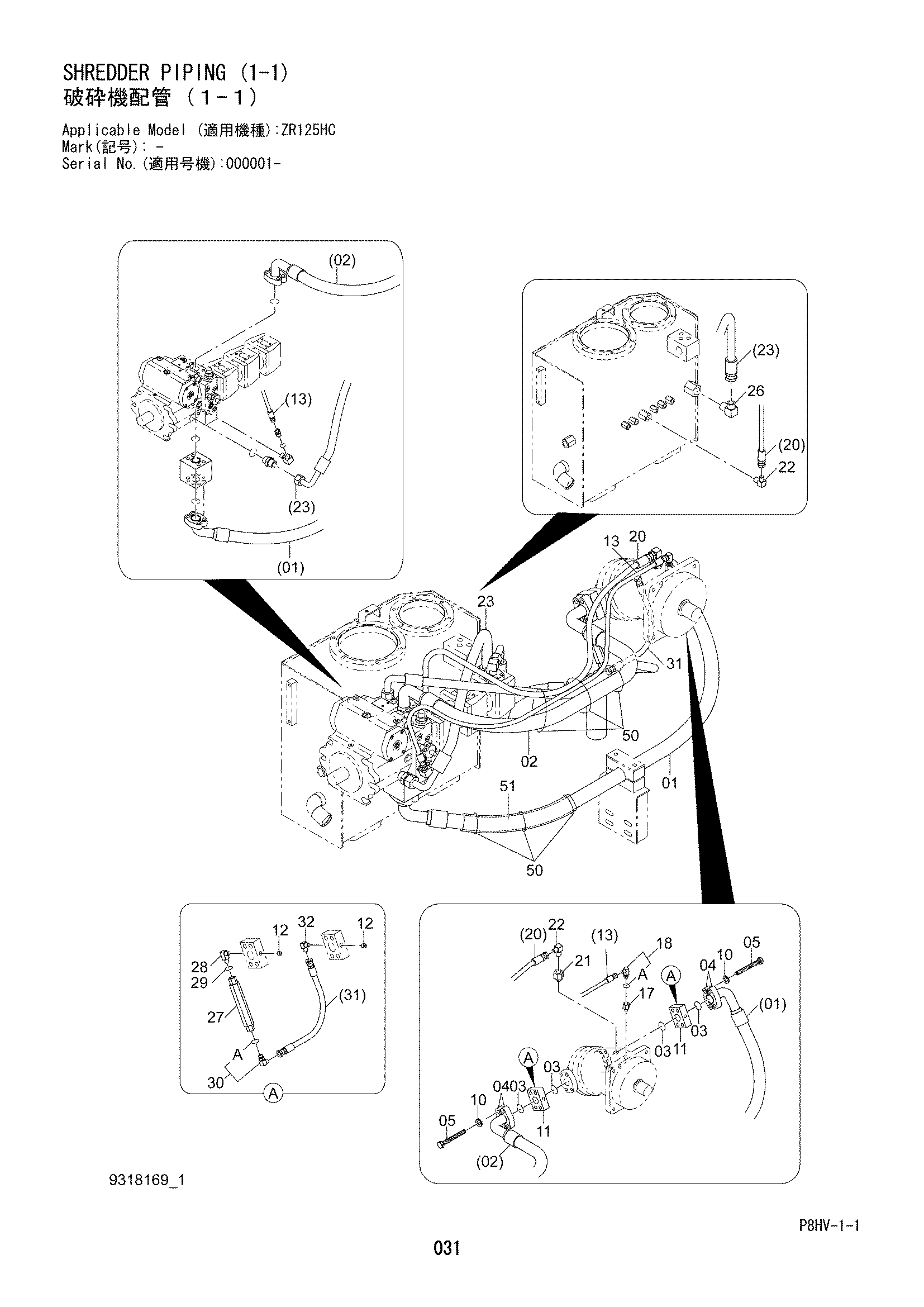

Заводская схема «Схреддер трубопроводы (1-1)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3119650 | Шланг | 1 |
| 02 | 3119651 | Шланг | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 4 |
| 04 | 4089703 | Разъёмный фланец | 4 |
| 05 | J921480 | Болт | 8 |
| 10 | A590914 | Пружинная шайба | 8 |
| 11 | 2059265 | Блок | 2 |
| 12 | 94-2012 | Пробка | 2 |
| 13 | 4158045 | Шланг | 1 |
| 17 | 4661529 | Переходник | 1 |
| 18 | 4112300 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4119236 | Шланг | 1 |
| 21 | 4648129 | Переходник | 1 |
| 22 | 94-1403 | Угловой штуцер | 2 |
| 23 | 3119767 | Шланг | 1 |
| 26 | 94-1405 | Угловой штуцер | 1 |
| 27 | 4663904 | Клапан | 1 |
| 28 | 4718703 | Угловой штуцер | 1 |
| 29 | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4112300 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 3119652 | Шланг | 1 |
| 32 | 94-1401 | Угловой штуцер | 1 |
| 50 | 4718643 | Ленточный зажим | 3 |
| 50 | 4718643 | Ленточный зажим | 6 |
| 51 | 4718655 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
