Схреддер рама — HITACHI ZR125HC

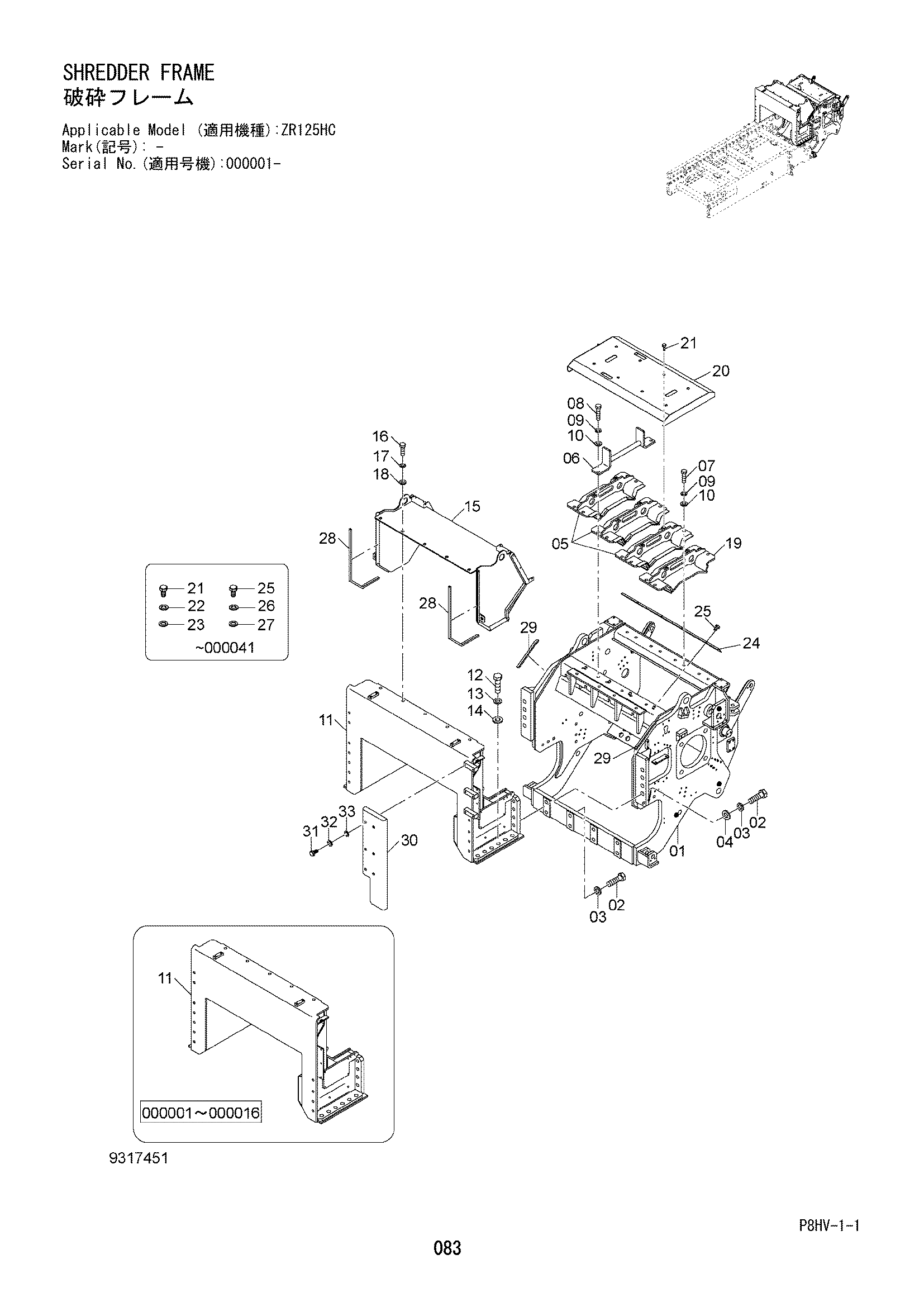

Заводская схема «Схреддер рама» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013060 | Рама | 1 |
| 02 | J922480 | Болт | 16 |
| 03 | J257224 | Пружинная шайба | 16 |
| 04 | J222024 | Шайба | 8 |
| 05 | 6028325 | Крышка | 3 |
| 06 | 7059353 | Блокировка пластина | 1 |
| 07 | 4254738 | Болт | 12 |
| 08 | 4717290 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 14 |
| 10 | J222016 | Шайба | 14 |
| 11 | 841611-21150 замена: 5013182 | Защита передний | 1 |
| 11 | 5013182 | Защита передний | 1 |
| 12 | J922480 | Болт | 12 |
| 13 | J257224 | Пружинная шайба | 12 |
| 14 | J222024 | Шайба | 12 |
| 15 | 5013183 | Крышка | 1 |
| 16 | 4254738 | Болт | 11 |
| 17 | A590916 | Пружинная шайба | 11 |
| 18 | J222016 | Шайба | 11 |
| 19 | 6028326 | Крышка | 1 |
| 20 | 6028327 | Крышка | 1 |
| 21 | J901025 замена: J281025 | Болт | 8 |
| 21 | J281025 | Болт с шайбой | 8 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | A590910 | Пружинная шайба | 8 |
| 23 | 4717541 | Шайба | 8 |
| 24 | 3119355 | Крышка | 1 |
| 25 | 100112-08014 замена: 4717545 | Болт | 4 |
| 25 | 4717545 замена: 4676014 | Болт | 4 |
| 25 | 4676014 | Болт с шайбой | 4 |
| 26 | A590908 | Пружинная шайба | 4 |
| 27 | A590108 замена: 4717542 | Шайба | 4 |
| 27 | 4717542 | Шайба | 4 |
| 28 | 4717544 | Резиновое уплотнение | 2 |
| 29 | 4717543 | Резиновое уплотнение | 2 |
| 30 | 7059354 | Защитный кожух | 1 |
| 31 | J901440 | Болт | 6 |
| 32 | A590914 | Пружинная шайба | 6 |
| 33 | A590114 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
