Рама — HITACHI ZR125HC

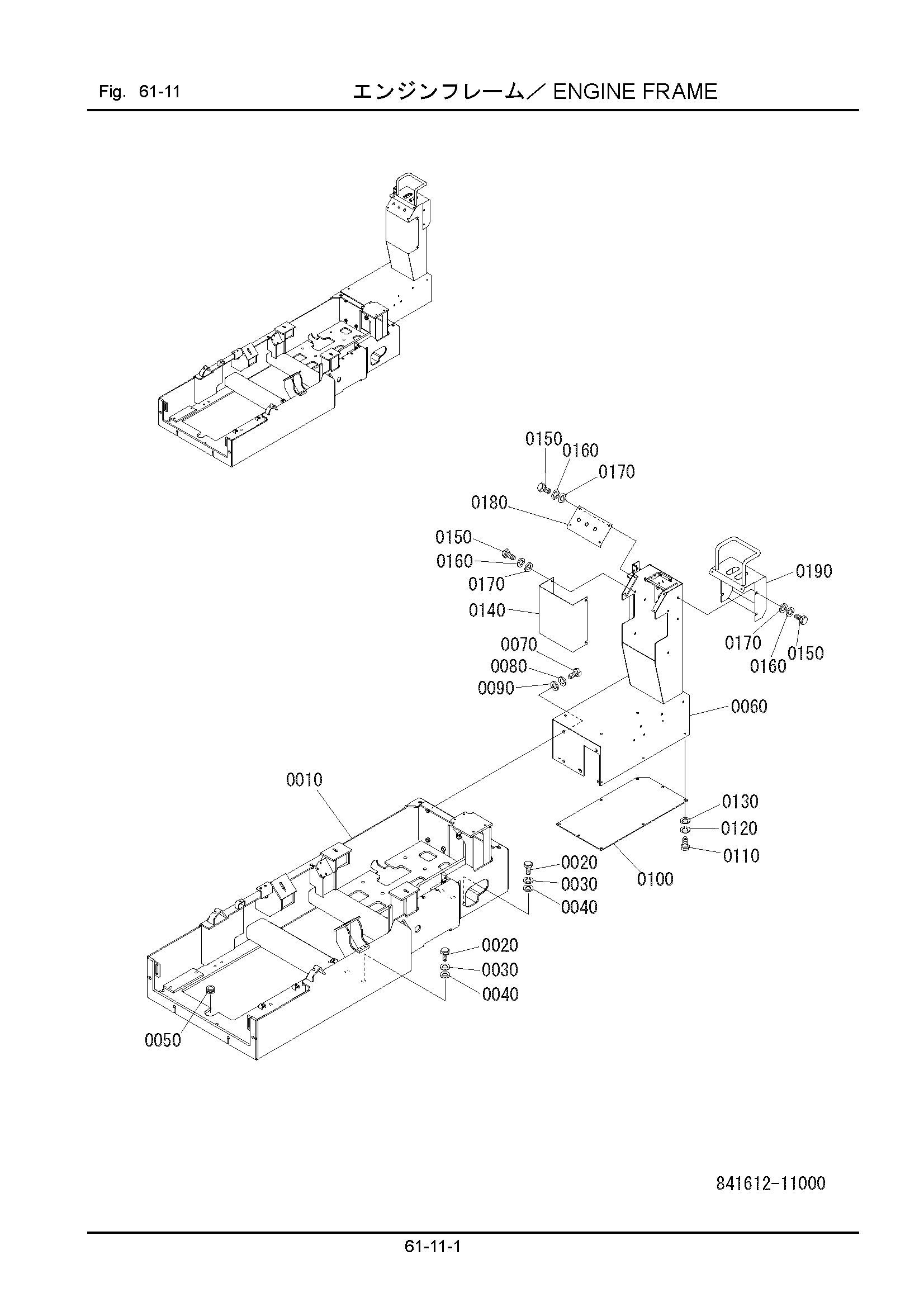

Заводская схема «Рама» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 100112-24080 | Болт | 6 |
| 0030 | 108002-24059 | W/S | 6 |
| 0040 | 321811-11120 | Шайба | 6 |
| 0050 | 841611-11180 | Втулка | 1 |
| 0060 | 841612-11110 | Рама | 1 |
| 0070 | 100112-16050 | Болт | 4 |
| 0080 | 108002-16040 | W/S | 4 |
| 0090 | 108202-16030 | Шайба | 4 |
| 0100 | 841612-11120 | Пластина | 1 |
| 0110 | 100112-10025 | Болт | 8 |
| 0120 | 108002-10025 | W/S | 8 |
| 0130 | 108202-10020 | Шайба | 8 |
| 0140 | 841612-11130 | Крышка | 1 |
| 0150 | 100112-08016 | Болт | 12 |
| 0160 | 108002-08020 | W/S | 12 |
| 0170 | 108202-08016 | Шайба | 12 |
| 0180 | 841612-11140 | Пластина | 1 |
| 0190 | 841612-11150 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
