Гидроцилиндр трубопроводы — HITACHI ZR125HC

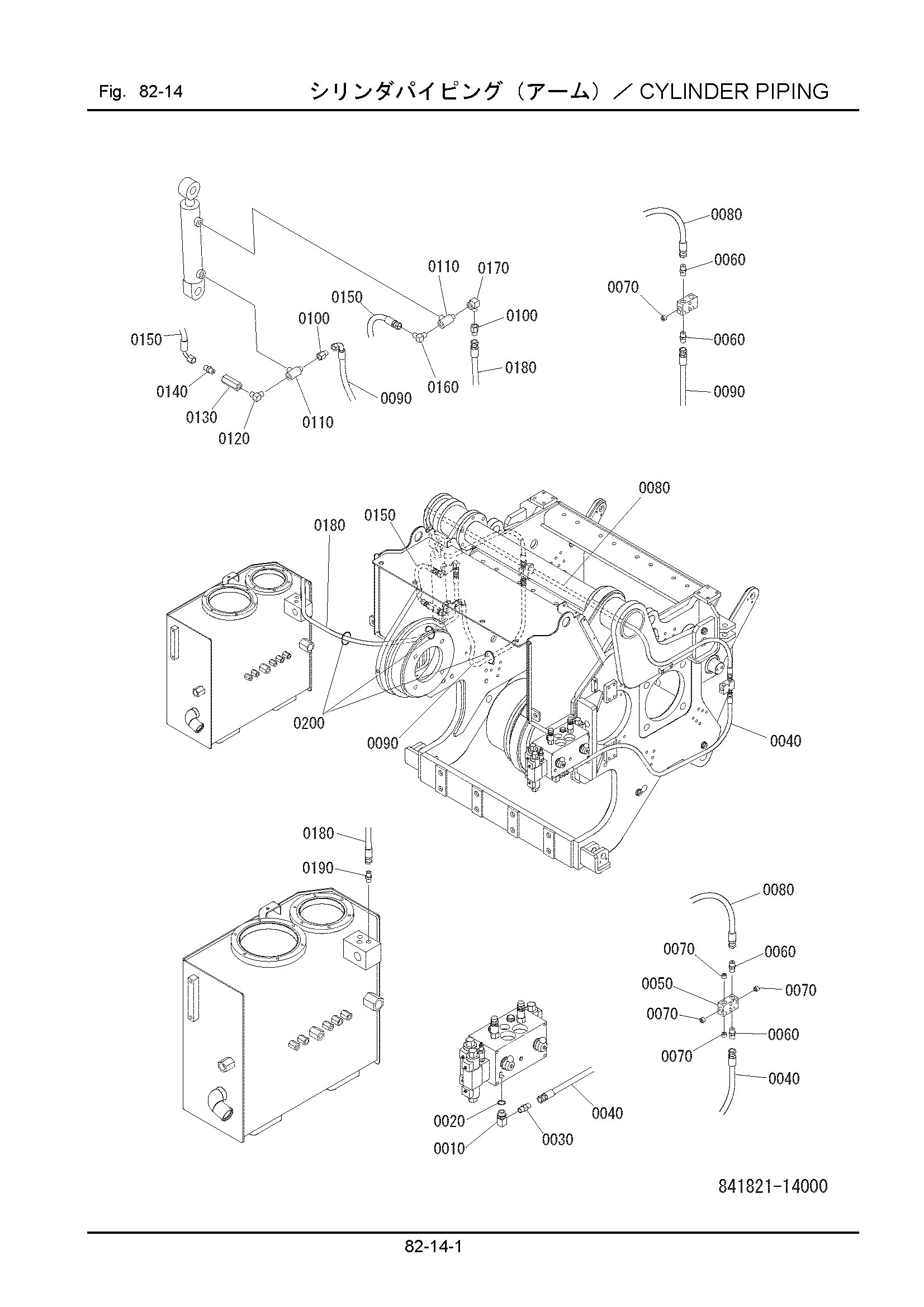

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124205-03030 | Угловой штуцер | 1 |
| 0020 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0030 | 841821-13110 | Ниппель | 1 |
| 0040 | 125240-09160 | Шланг | 1 |
| 0050 | 841271-13140 | Тройник | 1 |
| 0060 | 123301-03030 | Разъём | 4 |
| 0070 | 123213-03000 | Пробка | 5 |
| 0080 | 841821-14120 | Шланг | 1 |
| 0090 | 128540-09125 | Шланг | 1 |
| 0100 | 123303-03030 | Коннектер | 2 |
| 0110 | 841821-14130 | Тройник | 2 |
| 0120 | 322061-11150 | Угловой штуцер | 1 |
| 0130 | 332531-11190 | Клапан | 1 |
| 0140 | 123301-03030 | Разъём | 1 |
| 0150 | 128540-09035 | Шланг | 1 |
| 0160 | 123304-03030 | Угловой штуцер | 1 |
| 0170 | 123203-03030 | Угловой штуцер | 1 |
| 0180 | 125260-09160 | Шланг | 1 |
| 0190 | 123301-03030 | Разъём | 1 |
| 0200 | 130410-10000 | Хомут, трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
