Кхиппинг рама — HITACHI ZR125HC

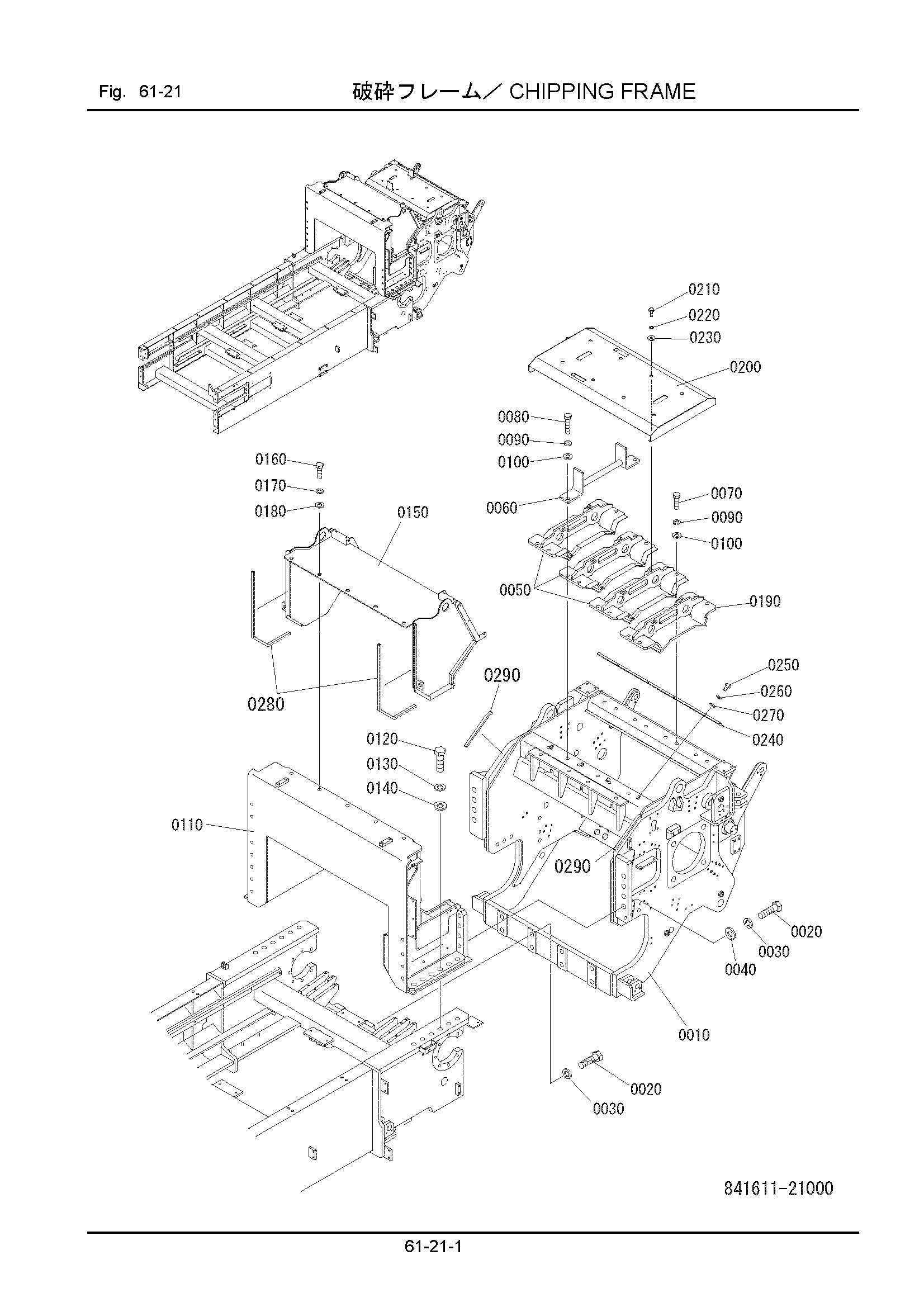

Заводская схема «Кхиппинг рама» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 100112-24080 | Болт | 16 |
| 0030 | 108002-24059 | W/S | 16 |
| 0040 | 321811-11120 | Шайба | 8 |
| 0050 | 841611-21110 | Крышка | 3 |
| 0060 | 841611-21120 | Пластина, блокировка | 1 |
| 0070 | 841611-21130 | Болт | 12 |
| 0080 | 841611-21140 | Болт | 2 |
| 0090 | 108002-16040 | W/S | 14 |
| 0100 | 550811-11440 | Шайба | 14 |
| 0110 | 841611-21150 | Защита, передний | 1 |
| 0120 | 100112-24080 | Болт | 12 |
| 0130 | 108002-24059 | W/S | 12 |
| 0140 | 321811-11120 | Шайба | 12 |
| 0150 | 841611-21160 | Крышка | 1 |
| 0160 | 841611-21130 | Болт | 11 |
| 0170 | 108002-16040 | W/S | 11 |
| 0180 | 550811-11440 | Шайба | 11 |
| 0190 | 841611-21170 | Крышка | 1 |
| 0200 | 841611-21180 | Крышка | 1 |
| 0210 | 100112-10025 | Болт | 8 |
| 0220 | 108002-10025 | W/S | 8 |
| 0230 | 322621-11350 | Шайба | 8 |
| 0240 | 841611-21190 | Крышка | 1 |
| 0250 | 100112-08014 | Болт | 4 |
| 0260 | 108002-08020 | W/S | 4 |
| 0270 | 108202-08016 | Шайба | 4 |
| 0280 | 146111-11078 | Уплотнение, резиновый | 2 |
| 0290 | 146111-11025 | Уплотнение, резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
