Обратные трубопроводы — HITACHI ZR125HC

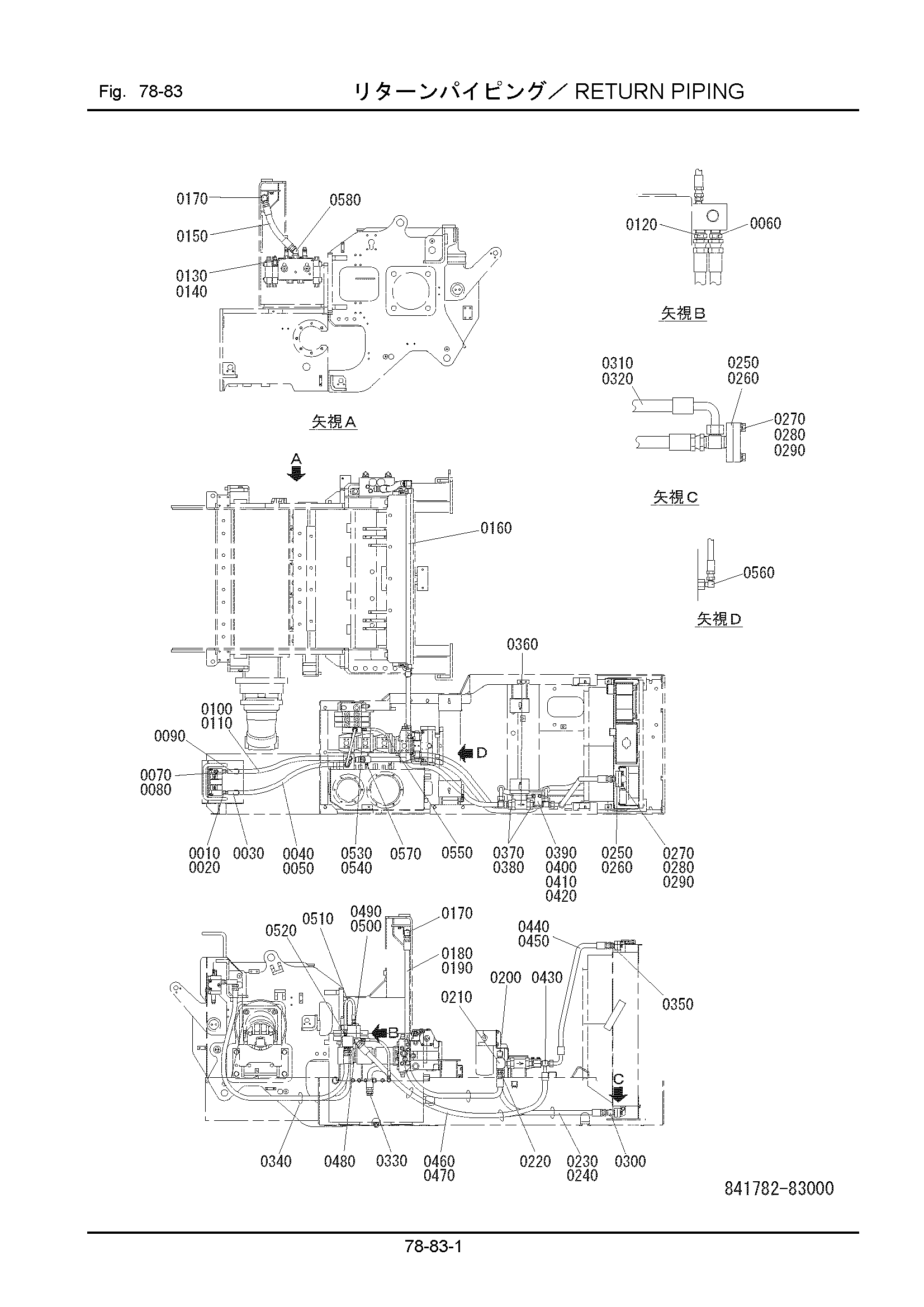

Заводская схема «Обратные трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 370781-51130 | Втулка | 1 |
| 0020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 0030 | 841782-83110 | Угловой штуцер | 1 |
| 0040 | 125260-19220 | Шланг | 1 |
| 0050 | 132110-25220 | Трубка, коил | 1 |
| 0060 | 123301-06060 | Разъём | 1 |
| 0070 | 370781-51130 | Втулка | 1 |
| 0080 | 120112-90800 | Уплотнительное кольцо | 1 |
| 0090 | 841782-83110 | Угловой штуцер | 1 |
| 0100 | 125260-19220 | Шланг | 1 |
| 0110 | 132110-25220 | Трубка, коил | 1 |
| 0120 | 123301-06060 | Разъём | 1 |
| 0130 | 124202-10100 | Разъём | 1 |
| 0140 | 120011-02900 | Уплотнительное кольцо | 1 |
| 0150 | 125260-25043 | Шланг | 1 |
| 0160 | 841781-83110 | Трубка | 1 |
| 0170 | 123304-10100 | Угловой штуцер | 2 |
| 0180 | 125260-25270 | Шланг | 1 |
| 0190 | 132110-25270 | Трубка, коил | 1 |
| 0200 | 123304-10100 | Угловой штуцер | 1 |
| 0210 | 123204-10000 | Тройник | 1 |
| 0220 | 123301-10100 | Разъём | 1 |
| 0230 | 128560-25100 | Шланг | 1 |
| 0240 | 132110-25100 | Трубка, коил | 1 |
| 0250 | 841781-83120 | Фланец | 2 |
| 0260 | 120011-04500 | Уплотнительное кольцо | 2 |
| 0270 | 100112-12045 | Болт | 4 |
| 0280 | 108002-12030 | W/S | 4 |
| 0290 | 108202-12025 | Шайба | 4 |
| 0300 | 123308-10100 | Тройник | 1 |
| 0310 | 310781-11160 | Шланг | 1 |
| 0320 | 132110-25200 | Трубка, коил | 1 |
| 0330 | 123309-10000 | Пробка | 1 |
| 0340 | 130410-10000 | Хомут, трос | 5 |
| 0350 | 123301-10100 | Разъём | 1 |
| 0360 | 348531-11180 | Клапан, бйпасс | 1 |
| 0370 | 343531-11260 | Адаптер | 2 |
| 0380 | 120011-04400 | Уплотнительное кольцо | 2 |
| 0390 | 841781-83130 | Разъём | 1 |
| 0400 | 100112-10035 | Болт | 2 |
| 0410 | 108002-10025 | W/S | 2 |
| 0420 | 108202-10020 | Шайба | 2 |
| 0430 | 123308-10100 | Тройник | 1 |
| 0440 | 128560-25115 | Шланг | 1 |
| 0450 | 132110-25115 | Трубка, коил | 1 |
| 0460 | 128560-25190 | Шланг | 1 |
| 0470 | 132110-25190 | Трубка, коил | 1 |
| 0480 | 123305-10100 | Угловой штуцер | 1 |
| 0490 | 124301-04030 | Адаптер | 1 |
| 0500 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0510 | 125260-09060 | Шланг | 1 |
| 0520 | 123301-03030 | Разъём | 1 |
| 0530 | 124301-02000 | Коннектер | 1 |
| 0540 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0550 | 125260-06060 | Шланг | 1 |
| 0560 | 123304-02020 | Угловой штуцер | 1 |
| 0570 | 123212-02000 | Пробка | 1 |
| 0580 | 123305-10100 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
