Схреддер трубопроводы (1-2) — HITACHI ZR125HC

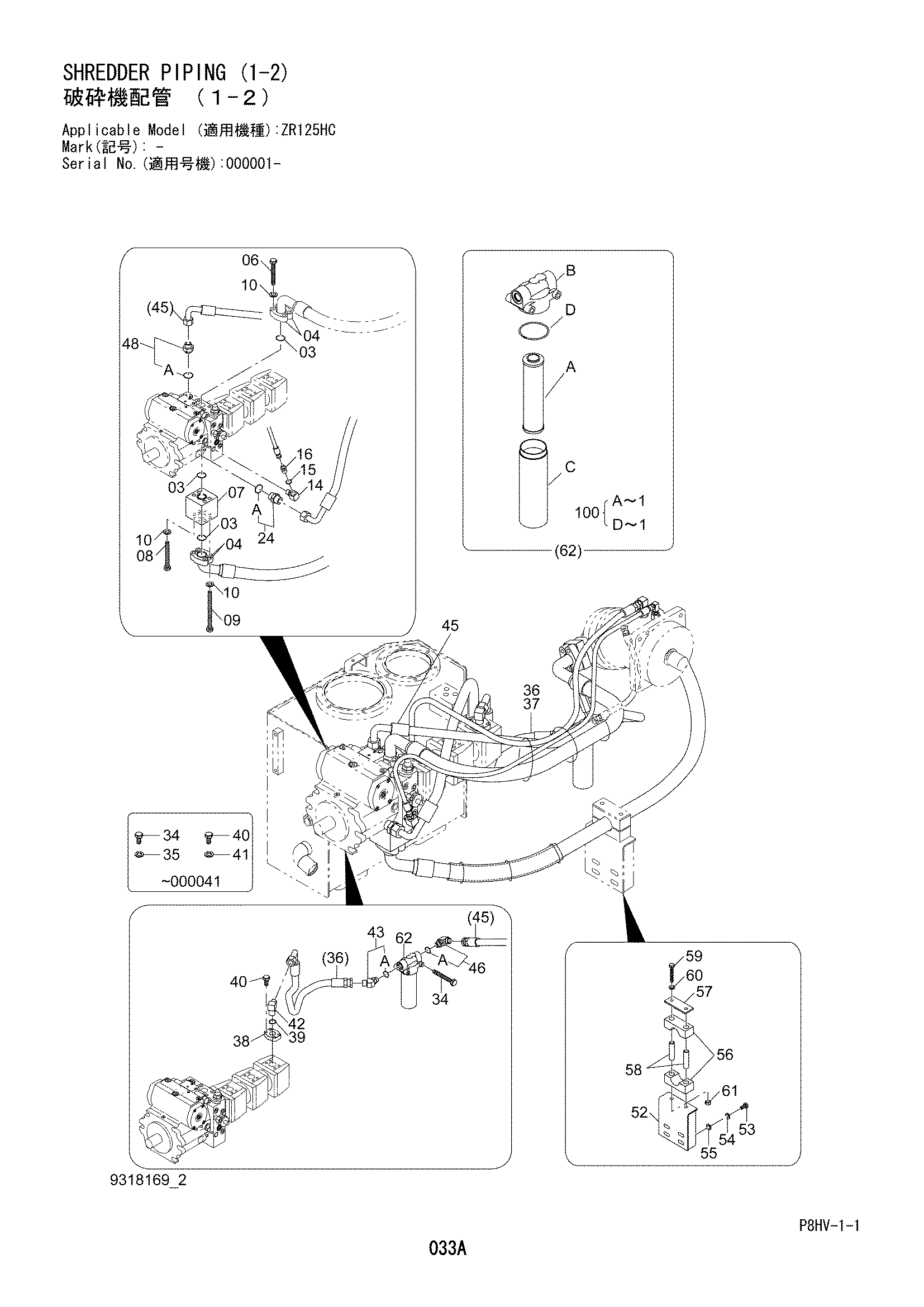

Заводская схема «Схреддер трубопроводы (1-2)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4508805 | Уплотнительное кольцо | 3 |
| 04 | 4089703 | Разъёмный фланец | 4 |
| 06 | J921445 | Болт | 4 |
| 07 | 2059266 | Блок | 1 |
| 08 | 4718473 | Болт | 4 |
| 09 | J921445 | Болт | 4 |
| 10 | A590914 | Пружинная шайба | 12 |
| 14 | 4718710 | Угловой штуцер | 1 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 3119653 | Адаптер | 1 |
| 24 | 4042034 | Разъём | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | J901000 замена: J271000 | Болт | 2 |
| 34 | J271000 | Болт с шайбой | 2 |
| 34A | J901000 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | 3119763 | Шланг | 1 |
| 37 | 4446406 | Защитный кожух | 1 |
| 38 | 4718559 | Фланец | 1 |
| 39 | 4095210 | Уплотнительное кольцо | 1 |
| 40 | J901035 замена: J271035 | Болт | 4 |
| 40 | J271035 | Болт с шайбой | 4 |
| 40A | J901035 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | 94-1404 | Угловой штуцер | 1 |
| 43 | 4173019 | Угловой штуцер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 128560-19190 замена: 3119765 | Шланг | 1 |
| 45 | 3119765 | Шланг | 1 |
| 46 | 4169598 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4129457 | Разъём | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | 8123127 | Кронштейн | 1 |
| 53 | J901225 | Болт | 4 |
| 54 | A590912 | Пружинная шайба | 4 |
| 55 | 449490 | Плоская шайба | 4 |
| 56 | 3119654 | Резиновая прокладка | 2 |
| 57 | 4718474 | Пластина | 1 |
| 58 | 4718475 | Трубка | 2 |
| 59 | J901202 | Болт | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 61 | J950012 | Гайка | 2 |
| 62 | 4253232 | Фильтрующий элемент | 1 |
| 62B | 4723814 | Головка в сборе | 1 |
| 62C | 4723819 | Корпус | 1 |
| 62D | A810065 | Уплотнительное кольцо | 1 |
| 100 | 9322292 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
