Каталог запчастей HITACHI
Трубопроводы — HITACHI ZR125HC

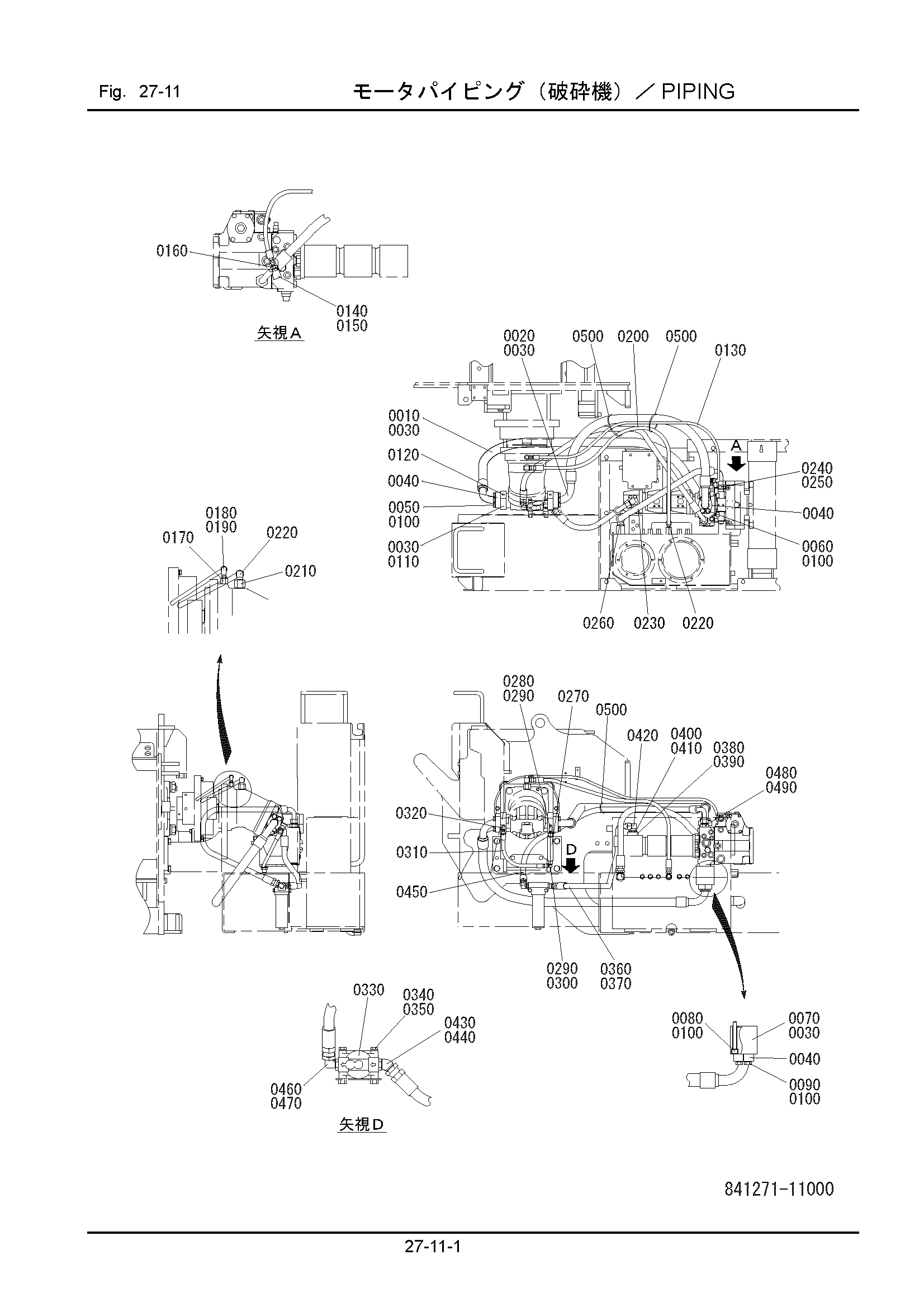

Заводская схема «Трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841271-11110 | Шланг | 1 |
| 0020 | 841271-11120 | Шланг | 1 |
| 0030 | 341821-11110 | Уплотнительное кольцо | 7 |
| 0040 | 305271-11150 | Фланец, разрезной | 8 |
| 0050 | 100122-14080 | Болт | 8 |
| 0060 | 100122-14045 | Болт | 4 |
| 0070 | 841271-11170 | Блок | 1 |
| 0080 | 100931-14105 | Болт | 4 |
| 0090 | 100122-14045 | Болт | 4 |
| 0100 | 108002-14035 | W/S | 20 |
| 0110 | 841271-11140 | Блок | 2 |
| 0120 | 123213-03000 | Пробка | 2 |
| 0130 | 125260-06140 | Шланг | 1 |
| 0140 | 124205-04040 | Угловой штуцер | 1 |
| 0150 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0160 | 841271-11130 | Адаптер | 1 |
| 0170 | 841271-11150 | Адаптер | 1 |
| 0180 | 124303-02000 | Угловой штуцер | 1 |
| 0190 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0200 | 125260-12180 | Шланг | 1 |
| 0210 | 841271-11160 | Адаптер | 1 |
| 0220 | 123304-04040 | Угловой штуцер | 2 |
| 0230 | 128560-25110 | Шланг | 1 |
| 0240 | 124301-10000 | Разъём | 1 |
| 0250 | 120011-02900 | Уплотнительное кольцо | 1 |
| 0260 | 123304-10100 | Угловой штуцер | 1 |
| 0270 | 841271-11180 | Клапан | 1 |
| 0280 | 124203-02020 | Угловой штуцер | 1 |
| 0290 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0300 | 124303-02000 | Угловой штуцер | 1 |
| 0310 | 841271-11210 | Шланг | 1 |
| 0320 | 123304-02020 | Угловой штуцер | 1 |
| 0330 | 841271-31000 | Фильтр AS | 1 |
| 0340 | 100112-10100 | Болт | 2 |
| 0350 | 108002-10025 | W/S | 2 |
| 0360 | 128560-19075 | Шланг | 1 |
| 0370 | 841271-11220 | Трубка, коил | 1 |
| 0380 | 352781-11130 | Фланец | 1 |
| 0390 | 120011-03500 | Уплотнительное кольцо | 1 |
| 0400 | 100112-10035 | Болт | 4 |
| 0410 | 108002-10025 | W/S | 4 |
| 0420 | 123304-06060 | Угловой штуцер | 1 |
| 0430 | 124305-04060 | Угловой штуцер | 1 |
| 0440 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0450 | 128560-19190 | Шланг | 1 |
| 0460 | 302271-11110 | Угловой штуцер | 1 |
| 0470 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0480 | 841271-11190 | Разъём | 1 |
| 0490 | 120011-02900 | Уплотнительное кольцо | 1 |
| 0500 | 130410-10000 | Хомут, трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
