Топливные трубопроводы — HITACHI ZR125HC

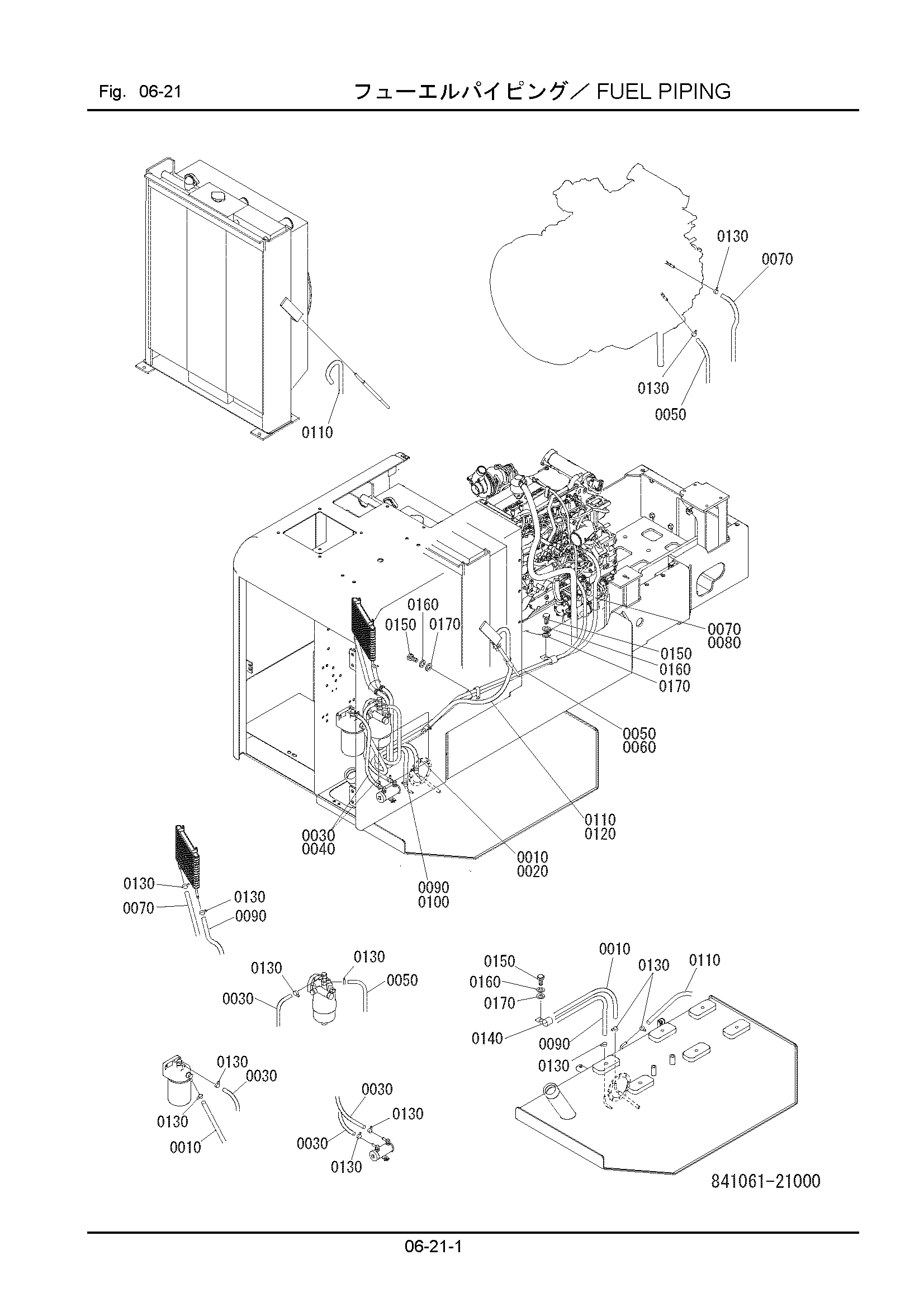

Заводская схема «Топливные трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 362061-21120 | Шланг, топливный | 1 |
| 0020 | 132110-15125 | Трубка, коил | 1 |
| 0030 | 355061-21120 | Шланг, топливный | 2 |
| 0040 | 132110-15050 | Трубка, коил | 2 |
| 0050 | 841061-21110 | Шланг, топливный | 1 |
| 0060 | 132110-15250 | Трубка, коил | 1 |
| 0070 | 347061-21120 | Шланг | 1 |
| 0080 | 132110-15265 | Трубка, коил | 1 |
| 0090 | 374061-21110 | Шланг, топливный | 1 |
| 0100 | 132110-15170 | Трубка, коил | 1 |
| 0110 | 346061-21170 | Шланг, топливный | 1 |
| 0120 | 132110-15140 | Трубка, коил | 1 |
| 0130 | 130310-01900 | Хомут, шланг | 13 |
| 0140 | 346171-21160 | Хомут | 3 |
| 0150 | 100112-10025 | Болт | 3 |
| 0160 | 108002-10025 | W/S | 3 |
| 0170 | 108202-10020 | Шайба | 3 |
| 0180 | 130410-05000 | Хомут, трос | 10 |
| 0190 | 156100-20300 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
