Конвейер группа (1-1) — HITACHI ZR125HC

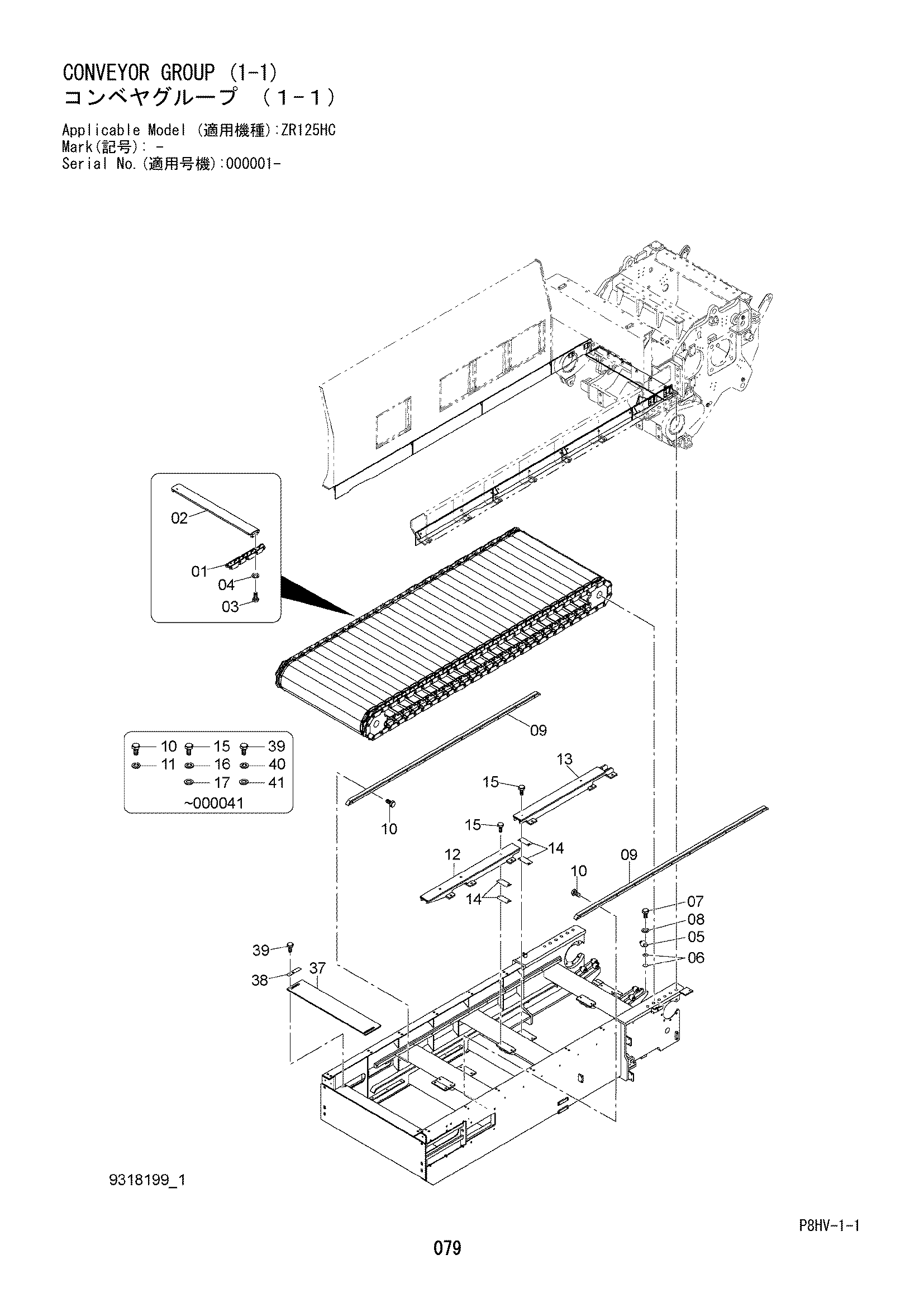

Заводская схема «Конвейер группа (1-1)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4679949 | Цепь конвейер | 2 |
| 02 | 6028393 | Пластина конвейер | 62 |
| 03 | J921025 | Болт | 248 |
| 04 | A590910 | Пружинная шайба | 248 |
| 05 | 4680047 | Ролик | 6 |
| 06 | 3119724 | Регулировочная шайба 1.0mm | 24 |
| 07 | J901030 | Болт | 12 |
| 08 | A590910 | Пружинная шайба | 12 |
| 09 | 7059526 | Направляющая цепь | 2 |
| 10 | J901030 замена: J271030 | Болт | 22 |
| 10 | J271030 | Болт с шайбой | 22 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A590910 | Пружинная шайба | 22 |
| 12 | 6028394 | Опора | 1 |
| 13 | 6028395 | Опора | 1 |
| 14 | 3119725 | Регулировочная шайба 1.0mm | 30 |
| 15 | J901240 замена: J271240 | Болт | 12 |
| 15 | J271240 | Болт с шайбой | 12 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A590912 | Пружинная шайба | 12 |
| 17 | A590112 | Плоская шайба | 12 |
| 37 | 3119727 | Пластина | 1 |
| 38 | 3119728 | Пластина | 2 |
| 39 | J901240 замена: J271240 | Болт | 4 |
| 39 | J271240 | Болт с шайбой | 4 |
| 39A | J901240 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
