Трубопроводы системы смазки — HITACHI ZR125HC

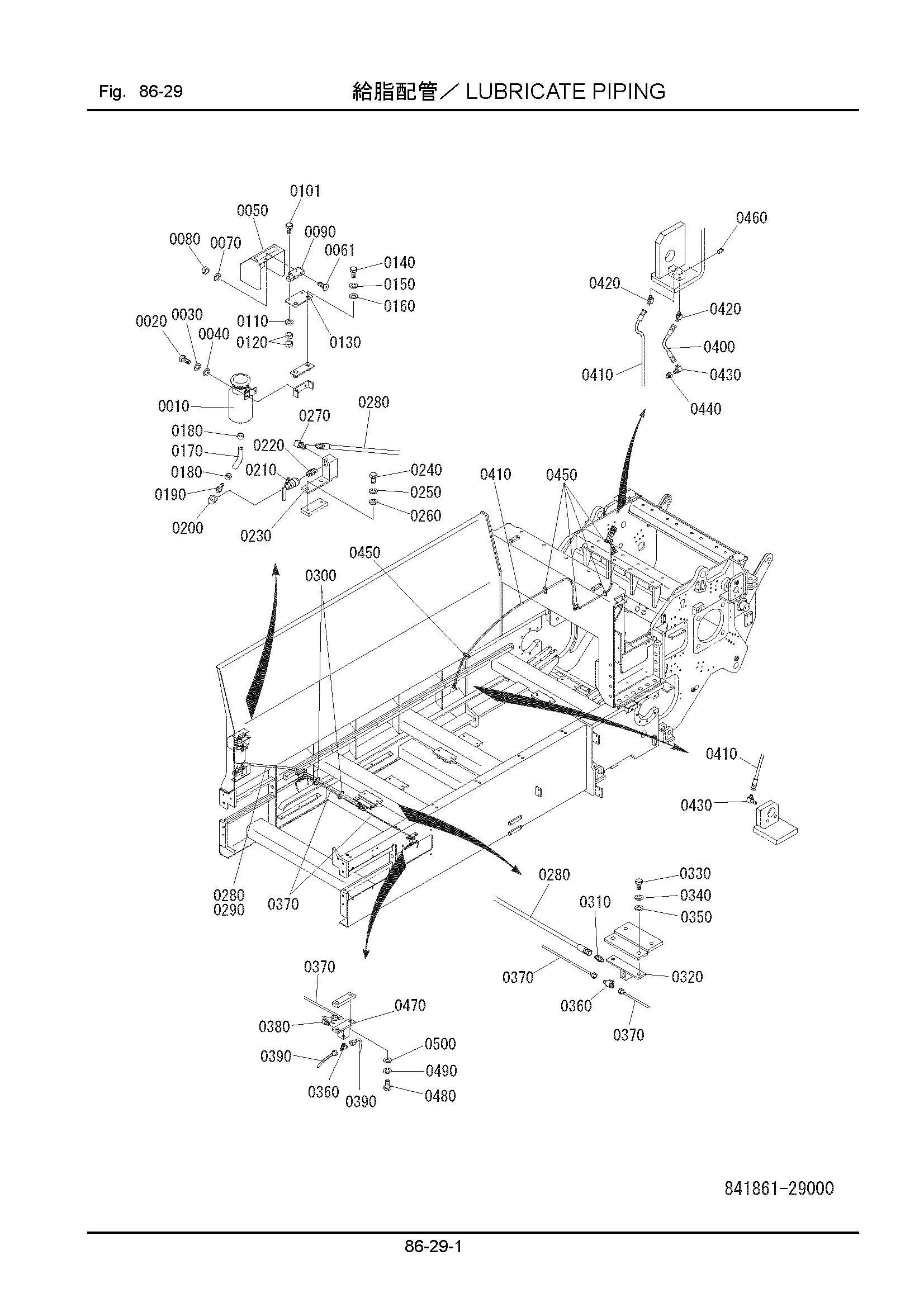

Заводская схема «Трубопроводы системы смазки» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-29110 | Бак AS | 1 |
| 0020 | 100112-06010 | Болт | 2 |
| 0030 | 108002-06015 | W/S | 2 |
| 0040 | 108202-06016 | Шайба | 2 |
| 0050 | 841861-29120 | Крышка | 1 |
| 0061 | 101102-04030 | Винт | 2 |
| 0070 | 108202-04008 | Шайба | 2 |
| 0080 | 103002-04032 | Гайка | 4 |
| 0090 | 841861-29130 | Петля | 1 |
| 0101 | 100102-04020 | Болт | 2 |
| 0110 | 108202-04008 | Шайба | 2 |
| 0120 | 103002-04032 | Гайка | 4 |
| 0130 | 841861-29140 | Пластина | 1 |
| 0140 | 100112-10025 | Болт | 2 |
| 0150 | 108002-10025 | W/S | 2 |
| 0160 | 108202-10020 | Шайба | 2 |
| 0170 | 125010-09010 | Шланг | 1 |
| 0180 | 130310-01600 | Хомут, шланг | 2 |
| 0190 | 322971-13250 | Ниппель | 1 |
| 0200 | 123203-03030 | Угловой штуцер | 1 |
| 0210 | 322971-13280 | Клапан, шарик | 1 |
| 0220 | 123207-03000 | Ниппель | 1 |
| 0230 | 841861-29150 | Блок | 1 |
| 0240 | 100112-10020 | Болт | 2 |
| 0250 | 108002-10025 | W/S | 2 |
| 0260 | 108202-10020 | Шайба | 2 |
| 0270 | 123304-03020 | Угловой штуцер | 1 |
| 0280 | 125260-06120 | Шланг | 1 |
| 0290 | 132110-15120 | Трубка, коил | 1 |
| 0300 | 130410-05000 | Хомут, трос | 2 |
| 0310 | 123301-02020 | Коннектер | 1 |
| 0320 | 841861-29160 | Блок | 1 |
| 0330 | 100112-10030 | Болт | 2 |
| 0340 | 108002-10025 | W/S | 2 |
| 0350 | 108202-10020 | Шайба | 2 |
| 0360 | 135007-06010 | Тройник | 3 |
| 0370 | 841861-29170 | Трубка | 2 |
| 0380 | 135005-06010 | Угловой штуцер | 2 |
| 0390 | 840611-22180 | Трубка | 4 |
| 0400 | 841861-29180 | Шланг | 1 |
| 0410 | 841861-29190 | Шланг | 1 |
| 0420 | 830974-13490 | Угловой штуцер | 2 |
| 0430 | 123304-01010 | Угловой штуцер | 2 |
| 0440 | 341421-11510 | Втулка | 1 |
| 0450 | 130410-05000 | Хомут, трос | 5 |
| 0460 | 110001-01000 | Ниппель, смазка | 2 |
| 0470 | 841861-29210 | Блок | 2 |
| 0480 | 100112-10020 | Болт | 4 |
| 0490 | 108002-10025 | W/S | 4 |
| 0500 | 108202-10020 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
