Плата трубопроводы — HITACHI ZR125HC

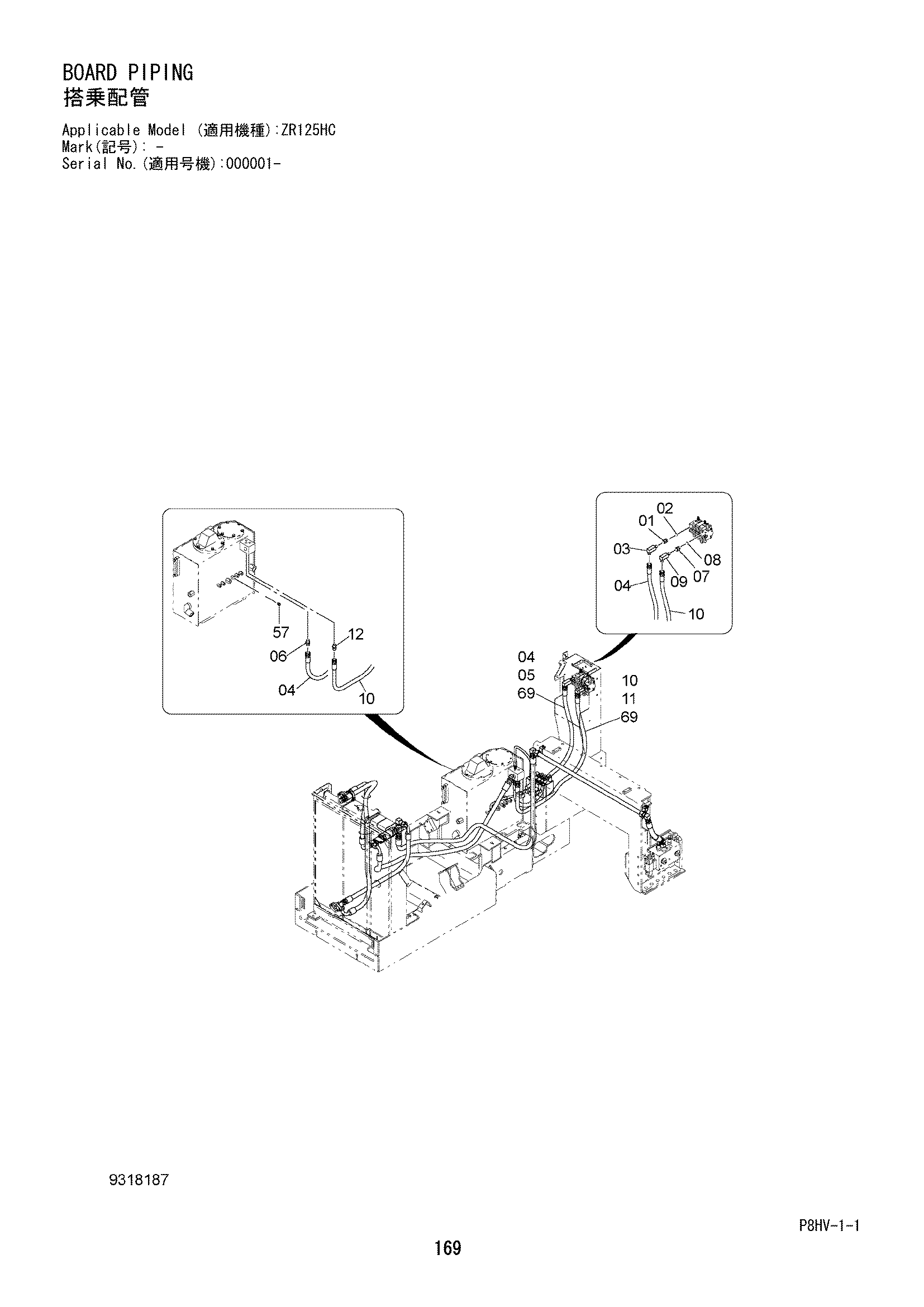

Заводская схема «Плата трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718587 | Переходник | 1 |
| 02 | R26906R | Уплотнительное кольцо | 1 |
| 03 | 4718592 | Угловой штуцер | 1 |
| 04 | 125260-19220 замена: 3119755 | Шланг | 1 |
| 04 | 3119755 | Шланг | 1 |
| 05 | 132110-25220 замена: 4659511 | Защитный кожух | 1 |
| 05 | 4659511 замена: 4327294 | Защитный кожух | 1 |
| 05 | 4327294 | Защитный кожух | 7 |
| 06 | 94-1304 | Разъём | 1 |
| 07 | 4718587 | Переходник | 1 |
| 08 | U10778U | Уплотнительное кольцо | 1 |
| 08 | R26906R | Уплотнительное кольцо | 1 |
| 09 | 4718592 | Угловой штуцер | 1 |
| 10 | 125260-19220 замена: 3119755 | Шланг | 1 |
| 10 | 3119755 | Шланг | 1 |
| 11 | 132110-25220 замена: 4659511 | Защитный кожух | 1 |
| 11 | 4659511 замена: 4327294 | Защитный кожух | 1 |
| 11 | 4327294 | Защитный кожух | 7 |
| 12 | 94-1304 | Разъём | 1 |
| 57 | 4504197 | Пробка | 1 |
| 69 | 4695482 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
