Трубопроводы системы орошения — HITACHI ZR125HC

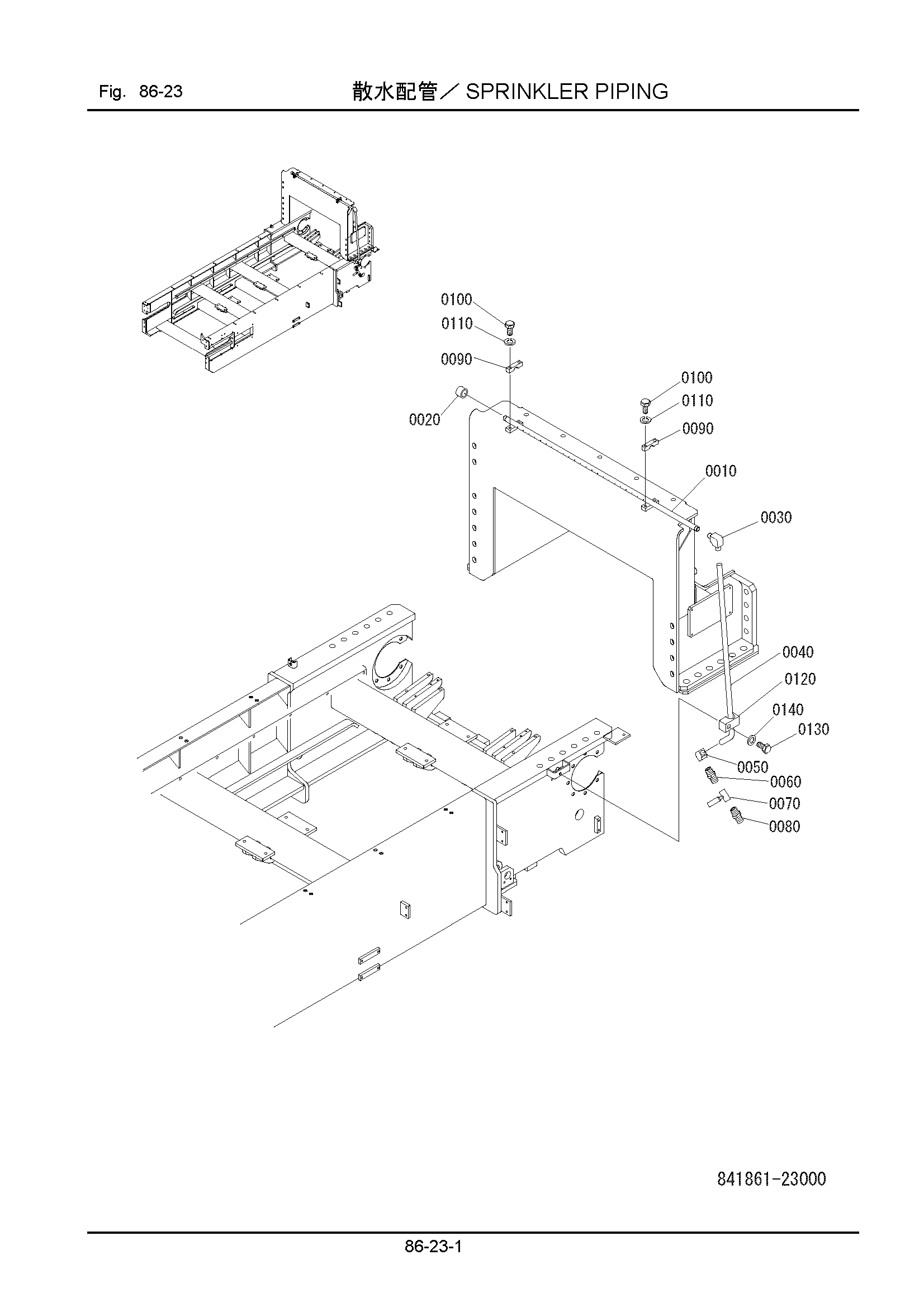

Заводская схема «Трубопроводы системы орошения» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841861-23110 | Трубка | 1 |
| 0020 | 338971-66690 | Колпачок | 1 |
| 0030 | 301971-14130 | Угловой штуцер | 1 |
| 0040 | 841861-23120 | Трубка | 1 |
| 0050 | 338971-66610 | Угловой штуцер | 1 |
| 0060 | 322971-13220 | Ниппель | 1 |
| 0070 | 322971-13280 | Клапан, шарик | 1 |
| 0080 | 840861-23140 | Ниппель | 1 |
| 0090 | 226821-11380 | Хомут | 2 |
| 0100 | 100112-10040 | Болт | 4 |
| 0110 | 108002-10025 | W/S | 4 |
| 0120 | 322271-11350 | Хомут | 1 |
| 0130 | 100112-10050 | Болт | 1 |
| 0140 | 108002-10025 | W/S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
